九十度二十毫米铝方管固定支撑支架

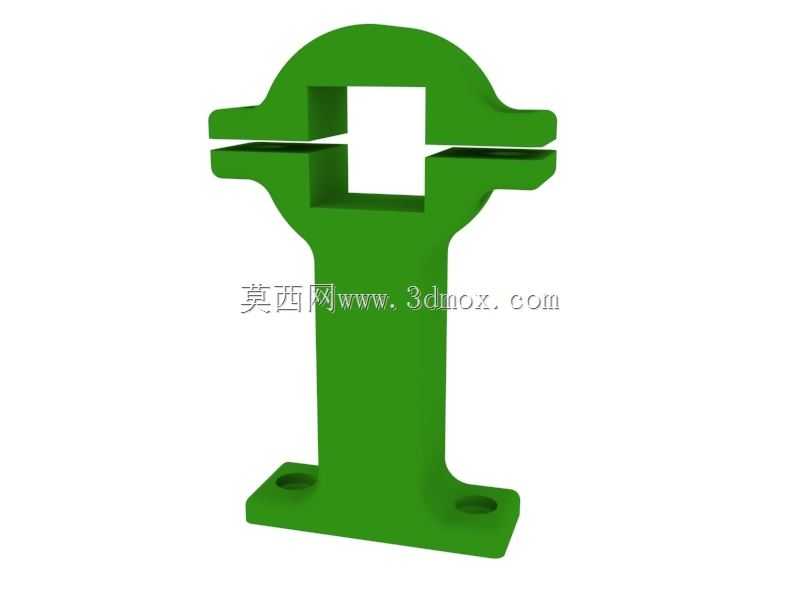

在工业铝型材框架搭建、小型设备外围防护栏组装、生产线旁物料导向架布设、桌面级工装夹具定位结构的实际施工场景里，经常会遇到两根20毫米规格铝方管需要做垂直90度转接同时需要落地固定的需求，这类位置如果采用常规的角码搭配螺栓连接，不仅需要在铝方管端面做预攻牙处理，外露的螺栓头还容易在人员走动、物料转运过程中造成剐蹭隐患，部分对外观整洁度有要求的检测设备外围护架，外露连接件也会影响整体视觉一致性。这款支撑支架就是针对这类场景做的一体化结构设计，直接替代了分体式角码加底部安装座的组合方案，减少现场装配的零件数量，降低安装环节的对齐找正工作量。从结构功能上看，支架上部做了贯通的方型卡槽，卡槽内截面尺寸与20毫米铝方管的外廓尺寸做了小间隙配合，单边预留0.2毫米的装配余量，既可以保证铝方管能够顺利插入卡槽，又不会因为间隙过大导致装配后出现晃量，卡槽侧壁做了贯通的开槽设计，当铝方管插入到指定深度后，可以通过在开槽位置加装卡箍或者顶丝，实现铝方管与支架的无相对滑动固定，不需要在铝方管表面做钻孔、攻牙等二次加工，不会破坏铝方管表面的阳极氧化层，也方便后期调整铝方管的伸出长度，适配不同的安装高度需求。支架下部的支撑立柱做了等截面的竖筋结构，在保证整体支撑强度的前提下，尽可能减少材料的占用体积，立柱与上部卡槽、底部安装法兰的衔接位置都做了圆角过渡处理，避免3D打印或者注塑加工过程中出现应力集中导致的开裂问题，也能消除直角位置的锐边，降低安装调试过程中划伤操作人员的风险。底部的安装法兰采用两侧延伸的平板结构，两个安装孔对称分布在立柱两侧，孔位间距参考常规工业铝型材的槽口间距做匹配设计，可以直接通过T型螺栓将支架固定在铝型材框架的表面，也可以用膨胀螺丝将支架固定在水泥地面、木质工作台面等不同材质的安装基底上，安装孔做了沉头设计，固定螺栓的头部可以完全沉入法兰平面以下，不会出现凸起干涉其他部件安装的问题。设计过程中特意校核了支架的受力边界，当上部铝方管端部承受5公斤的垂直载荷时，支架立柱的最大变形量控制在0.1毫米以内，完全满足轻型防护架、物料导向杆、传感器安装支架这类低载荷场景的使用要求，卡槽的90度定位面做了平面度公差控制，装配后两根垂直对接的铝方管角度偏差不超过0.5度，不需要额外做角度校正就能满足常规框架的装配精度要求。不同于分体式连接件需要分别调整角码和底座的位置，这款一体化支架在安装时只需要先固定底部法兰，再将铝方管插入卡槽锁紧即可，单点位的安装时间可以缩短60%以上，尤其适合批量搭建铝型材框架的项目，能够有效提升现场装配效率。支架的整体外形没有多余的装饰结构，所有曲面和平面都服务于装配和受力需求，外表面做了均匀的壁厚设计，不管是采用FDM3D打印做小批量定制，还是开模做注塑量产，都能保证成型过程中冷却均匀，不会出现壁厚差异导致的缩痕、变形问题。在实际的设备改造场景中，这类支架还可以用来固定小型气路管路的走线槽、光电传感器的安装杆、设备旁的作业指导书挂架，只要是涉及20毫米方型杆件的90度落地支撑场景，都可以直接选用这款支架，不需要单独设计加工定制件，减少设计环节的重复绘图工作量，也能缩短备件的采购周期。
