20毫米规格45度斜装铝方管固定支撑座

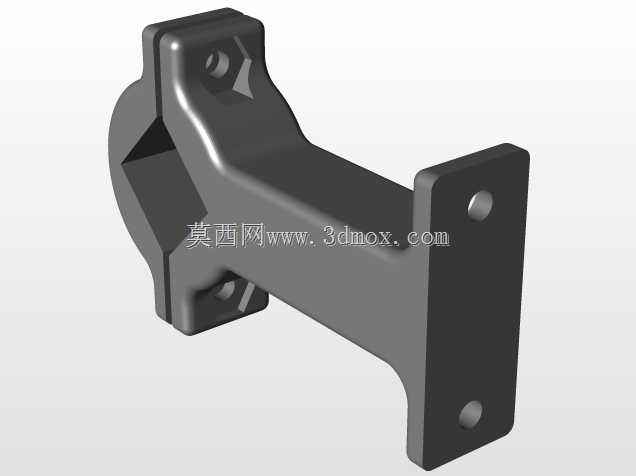

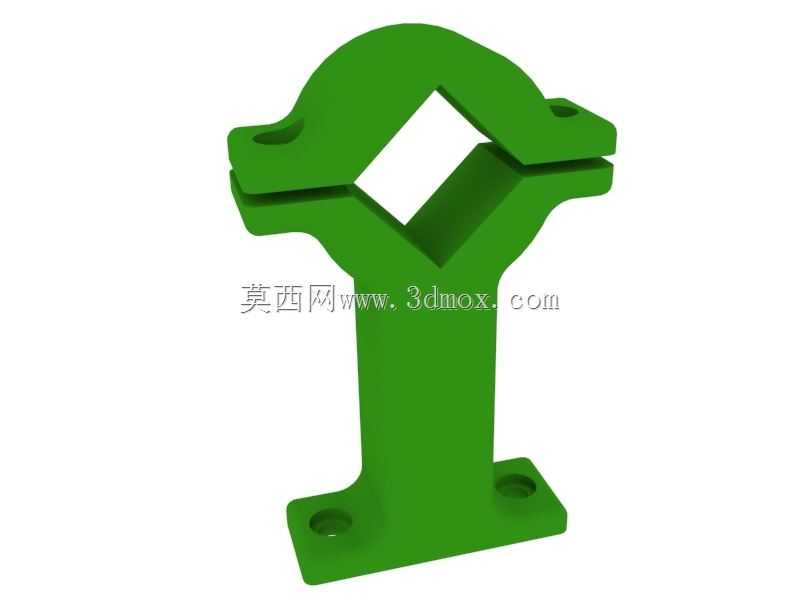

在工业框架搭建、小型设备机架改装、生产线旁工装辅具布设的场景里，方管连接的角度适配一直是结构设计里容易被忽略但直接影响装配效率的环节，这款适配20毫米边长铝方管的45度斜向支撑座，就是针对非垂直正交的管材连接需求开发的固定构件。日常做设备外围护架、物料导向支架、传感器安装斜撑的时候，经常会遇到需要让方管以45度倾角延伸的工况，要是用常规直角支座加切角凑角度，不仅管材端头切割的角度公差难控制，装配后连接位置的应力集中也会很明显，长期受振动载荷容易出现连接松动甚至管材变形的问题。这款支撑座在设计的时候，直接把夹持位的内孔做成了带45度倾角的方形型腔，和20毫米铝方管的外壁尺寸做了小间隙配合，装配时不需要对方管端头做复杂的斜切处理，只要把方管插入型腔到预设深度，就能直接保证45度的安装角度，省掉了现场拼装修整的工序。从结构细节来看，支撑座下半部分是一体化的立式安装底座，底座上预留了两个沉头安装孔，孔位间距按照常规型材安装的通用间距设置，安装时可以直接用螺栓固定在设备台面、铝型材框架的端面或者预制的安装基板上，沉头结构能保证螺栓头完全埋入底座表面，不会突出平面干涉其他部件的布设。上半部分的夹持结构采用了开缝式的弹性夹紧设计，型腔的一侧开有贯通的伸缩缝，配合夹持臂上预留的两个锁紧孔，装配时穿入螺栓收紧，就能让夹持型腔产生均匀的弹性形变，把插入的铝方管牢牢抱紧，这种夹紧方式不会对方管表面造成压伤，后期需要调整方管伸出长度或者拆装更换的时候，只要松开锁紧螺栓就能操作，维护调整的灵活性很高。做结构强度校核的时候，这个支撑座的立臂和底座之间做了大圆弧过渡，没有尖锐的直角转角，能把斜向支撑传递下来的载荷均匀分散到底座安装面，避免转角位置出现应力断裂的风险，夹持部分的壁厚按照常用的静态支撑、轻载动态支撑的载荷要求做了匹配，正常工况下承受几十公斤的斜向载荷不会出现形变。实际应用里，这类支架除了用来搭建斜向的防护栏、扶手架，还能用来安装小型的光电传感器、导向滑轨的斜向支撑，甚至在小型3D打印机的框架改装、非标自动化设备的料道斜撑里都能用到，因为不需要现场做角度加工，对装配人员的技能要求更低，批量装配的时候能大幅缩短安装工时。设计时也考虑了增材制造的工艺可行性，整个构件没有复杂的内凹倒扣结构，不管是用FDM工艺做3D打印快速打样验证，还是开模做批量注塑、压铸生产，都能顺利脱模，不需要额外设计复杂的抽芯结构，能降低生产制造的工艺成本。安装边界上，底座的整体轮廓尺寸控制得比较紧凑，不会占用过多的安装空间，在狭窄的设备内部空间里也能完成布设，夹持型腔的深度足够保证方管插入后的接触面积，不会因为夹持长度不足导致方管出现晃动偏转，锁紧螺栓的操作位置留了足够的扳手空间，装配时不需要特殊工具，用普通内六角扳手就能完成锁紧操作。和传统的焊接式斜撑支架比，这种装配式的支撑座不需要做焊接后的表面打磨、防腐处理，拆装后可以重复利用，在需要频繁调整布局的柔性生产线、实验测试工装架上使用优势更明显，也不会因为焊接高温导致铝方管材质退火影响结构强度。
