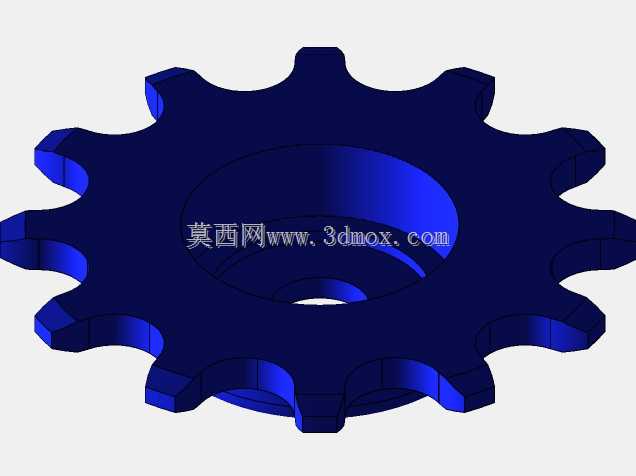

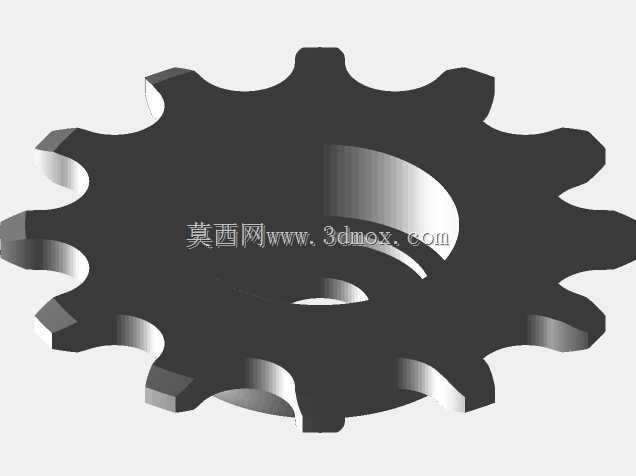

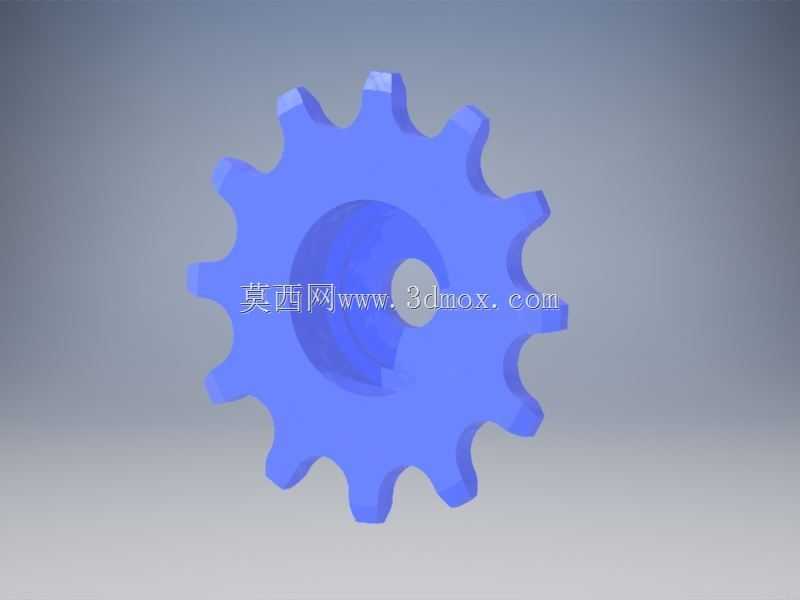

12齿带22mm轴承座自行车张紧链轮

在自行车传动系统的运维与改装场景里，张紧轮的作用一直被不少从业者低估——尤其是非标准轴距的改装车架、长期使用后出现链条拉伸松弛的通勤车辆，或是加装了后置传动附件的特种自行车，仅靠后轴的调节行程往往没法完全消除链条的抖动、跳齿问题，这时候适配的张紧链轮就成了补全传动可靠性的关键零件。这款带集成轴承座的12齿链轮，就是针对这类张紧工况做的定向设计，没有多余的装饰结构，所有几何特征都围绕安装便捷性、传动啮合稳定性做考量。

从实际安装边界来看，这款链轮的轴承安装位直径为22mm，适配常规的微型深沟球轴承，链轮本体的齿根到安装孔中心的径向尺寸控制在7mm的厚度区间，整体安装后不会和车架后叉、变速导板产生空间干涉，哪怕是空间局促的折叠车后三角区域，也能找到合适的固定位。齿形部分完全匹配标准自行车滚子链的啮合参数，12齿的齿数选择是兼顾包角和张紧行程的折中结果：齿数太少会增大链条啮合时的弯折角度，加速链节滚子的磨损，齿数太多则会增大张紧轮的整体回转半径，挤占安装空间，12齿的设计刚好能在小尺寸轮廓下，保证和链条的啮合齿数达到3齿以上，传动过程中不会出现脱链、滑齿的问题。

设计思路上没有采用链轮和轴承分体加工再装配的常规方案，而是直接把轴承座集成在链轮本体上，轴承安装位和链轮齿形做了一次装夹加工的同轴度保证，从根源上避免了分体装配带来的同轴度误差，要知道张紧轮如果存在同轴度偏差，高速转动时会产生周期性的径向跳动，不仅会带来额外的传动噪音，还会让链条受到交变的侧向力，时间长了很容易出现链节偏磨、提前报废的问题。集成式的轴承座结构还减少了装配零件的数量，现场安装的时候只需要压入对应规格的轴承，穿好固定销轴就能完成装配，不需要额外加工定位台阶、调整垫片，对于维修场景的快速更换非常友好。

实际使用场景里，这款链轮除了常规自行车的链条张紧用途，还能适配不少轻型输送线的小型链传动张紧结构，毕竟它的齿形参数和标准短节距滚子链通用，22mm的轴承安装位也和很多轻型传动的固定轴径匹配。齿部的轮廓做了修缘处理，链条啮入啮出的时候不会出现齿尖卡滞链节的问题，哪怕是链条存在一定的侧向摆动，修缘后的齿面也能顺利引导链条滑入啮合位，不会出现硬卡导致的传动顿挫。链轮的中心减重孔不是随意开的异形孔，而是做了和轴承安装位同轴的圆弧设计，既减轻了零件本身的转动惯量，让张紧轮的随动更灵活，也避免了异形孔带来的应力集中问题，长期承受链条张紧力的时候不会出现根部开裂的情况。

从结构设计的细节来看，轴承座的端面做了0.5mm的凸台设计，压入轴承之后，轴承内圈和链轮端面之间会留出微小的间隙，安装固定的时候锁紧螺母不会直接压到轴承外圈，能避免轴承因为轴向预紧力过大出现转动卡滞的问题，这个细节很多新手设计的时候容易忽略，往往把轴承安装面和链轮本体做成完全平齐的平面，锁紧的时候稍不注意就会把轴承压死，转起来阻力大还容易发热损坏。齿面的厚度刚好匹配单速自行车链条的内节宽度，不会因为齿面过宽蹭到链片，也不会因为齿面过窄导致啮合接触面积不足，加速齿面的磨损。整体结构没有多余的工艺特征，不管是采用机加工还是粉末冶金工艺都能顺利量产，零件的成品一致性很容易控制，不需要后续做太多的二次修整工序。

在做传动系统匹配的时候，需要注意这款链轮作为张紧轮使用时，要保证链条的包角不小于90度，张紧力的调整以链条不出现松旷抖动为准，不要把张紧轮压得过紧，否则会增大整个传动系统的转动阻力，还会加速链轮齿面和链条滚子的磨损。因为集成了轴承座结构，这款链轮不需要额外加装衬套，配合密封型微型轴承使用的时候，日常使用几乎不需要额外维护，哪怕是在多尘、多雨的户外骑行场景下，也能保证长期的转动顺畅性，不会因为泥沙进入转动副出现卡滞、异响的问题。
