老式手动通用螺纹切削加工装置结构

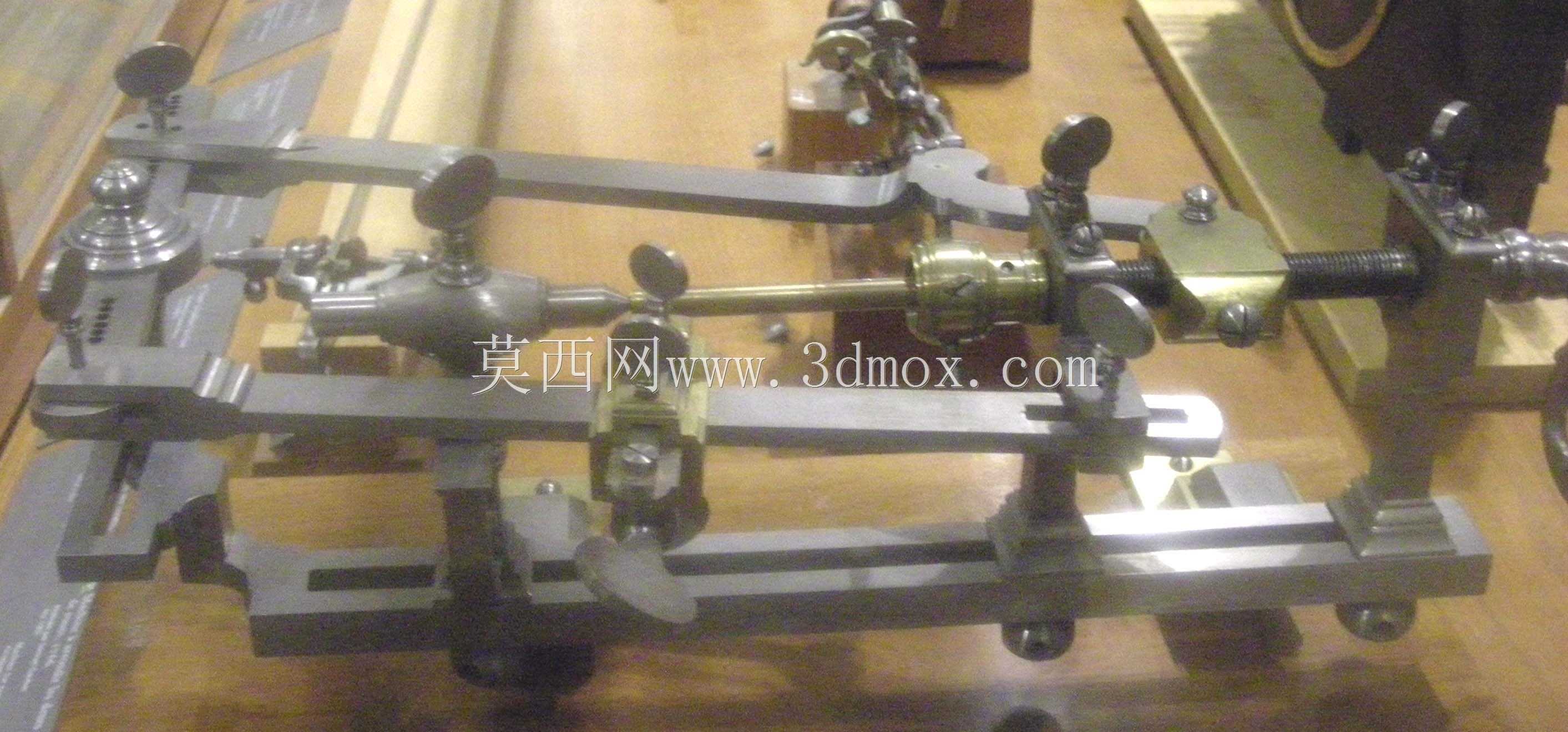

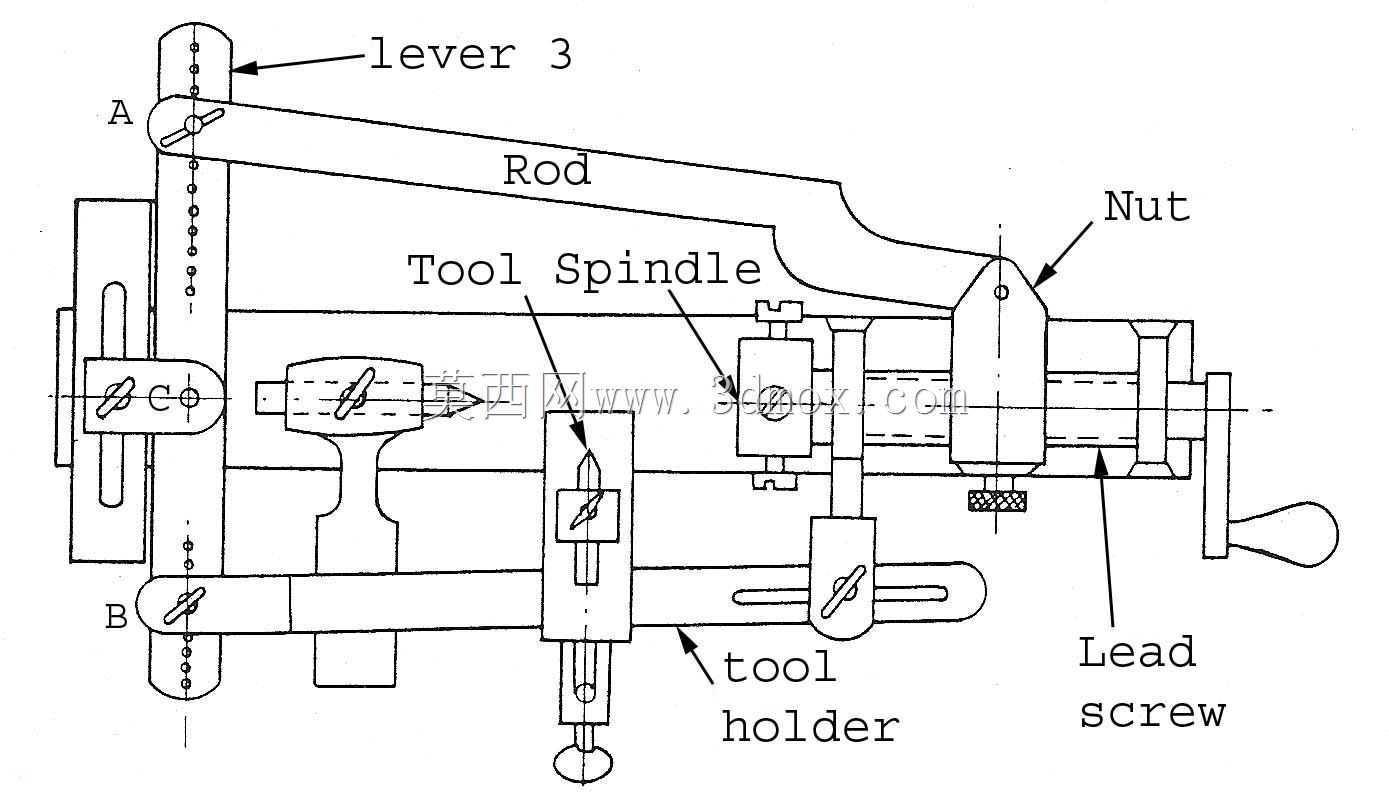

这套手动螺纹加工装置的结构逻辑完全围绕小尺寸精密零件的螺纹加工场景搭建，最早适配钟表制造领域的小规格螺杆、螺纹轴类零件加工需求，在没有电动动力输入的加工场景下，完全依靠手动操作完成螺纹的切削成型，可加工不同螺距、不同直径的小型外螺纹零件，适配铜、钢等多种常见钟表用金属材料的加工需求。从结构布局来看，整套装置采用卧式床身作为安装基准，所有功能部件均依托床身的导向平面完成定位安装，安装边界可适配常规钳工工作台的台面尺寸，不需要额外的地基固定，整体结构紧凑，可移动性较强，适合小型加工工坊的零散精密零件加工场景。装置的动力输入与进给联动通过杠杆组件实现，顶部的操作杠杆通过铰接点与床身连接，杠杆的行程通过铰接点处的可调定位结构控制，扳动杠杆时可带动刀架部分完成进给动作，同时通过连杆机构与丝杠的转动形成联动，保证刀具进给量与主轴的转动角度严格匹配，从而加工出符合螺距要求的标准螺纹。主轴部分采用滑动轴承支撑结构，可装夹不同直径的棒料工件，主轴的转动通过端部的手轮手动驱动，也可通过杠杆联动实现自动进给转动，装夹端的同轴度精度可满足小型精密零件的加工要求，装夹行程可覆盖常规钟表类螺纹零件的长度范围。刀架组件安装在床身的横向导向槽内，可通过调整螺栓调整刀具的伸出长度与切削角度，刀夹可适配不同规格的螺纹切削刀具，更换刀具即可完成不同牙型螺纹的加工，刀架的横向进给可通过尾部的调节螺母微调，保证切削深度的精准控制。丝杠与螺母组件是实现螺距控制的核心部件，不同规格的丝杠可对应加工不同螺距的螺纹，更换丝杠即可切换加工螺距，螺母与刀架部分刚性连接，丝杠转动时带动刀架沿床身导轨做轴向进给，进给速度与主轴转速的传动比严格匹配对应螺距，避免出现乱牙、螺距不均的加工缺陷。装置的两端支撑座采用可调式结构，可根据加工工件的长度调整两支撑座之间的间距，适配不同长度工件的加工需求，支撑座上的导向孔可对长棒料工件起到辅助支撑作用，减少加工过程中的工件变形，提升螺纹加工的形位精度。从实际操作逻辑来看，加工前需根据待加工螺纹的参数选择对应导程的丝杠，更换适配的切削刀具，调整刀架的切削初始位置与切削深度，将棒料工件装夹在主轴卡盘与尾座顶尖之间，扳动操作杠杆即可带动主轴转动同时刀架进给，一次走刀即可完成螺纹的切削成型，加工完成后反向扳动杠杆即可带动刀架退回初始位置，操作流程简单，对操作人员的技能要求较低，在小批量精密螺纹零件加工场景下具备较高的加工效率。整套结构的所有运动副均采用开放式润滑设计，日常维护仅需定期在铰接点、导轨、丝杠位置涂抹润滑脂即可，没有复杂的密封或电控结构，故障率极低，可在无电力供应的场景下稳定完成螺纹加工工作，其结构设计思路对现代小型手动螺纹加工设备的结构优化仍具备参考价值，尤其是杠杆联动的进给-转动同步结构，可在简化操作步骤的同时保证螺纹加工的精度一致性，避免手动分别操作主轴转动与刀架进给带来的螺距误差。
