DIY数控机Proxxon电磨固定上下支架结构

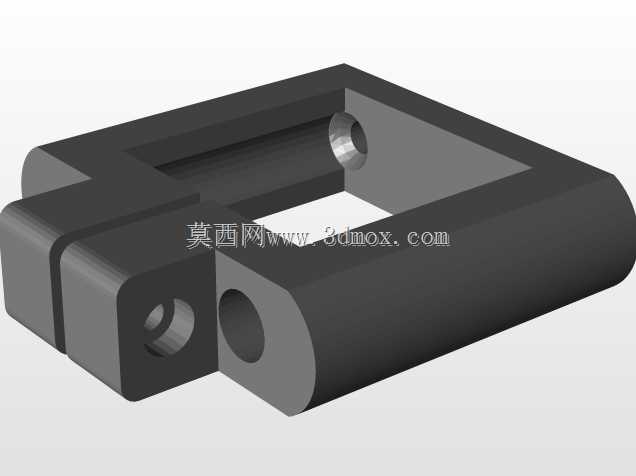

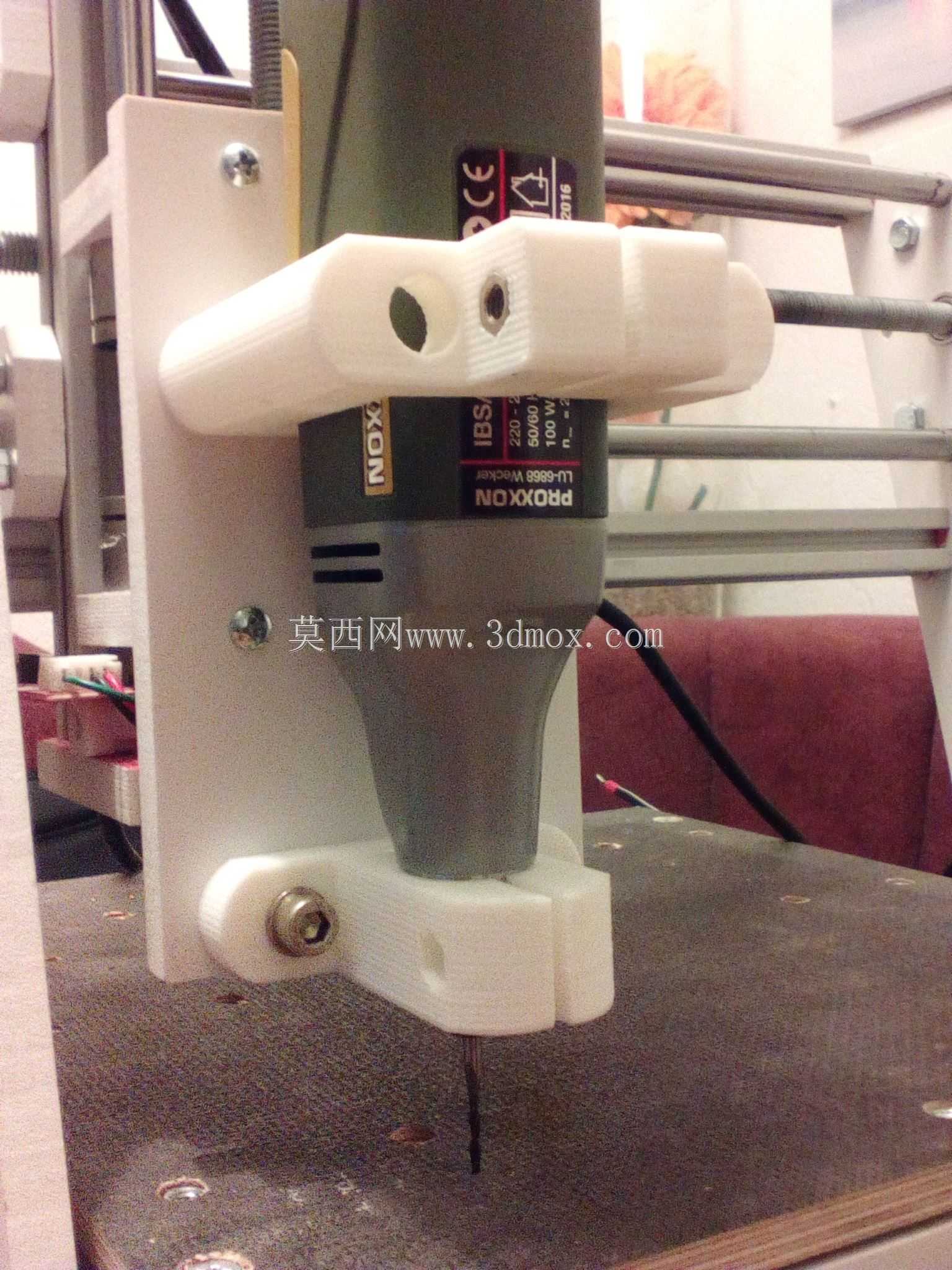

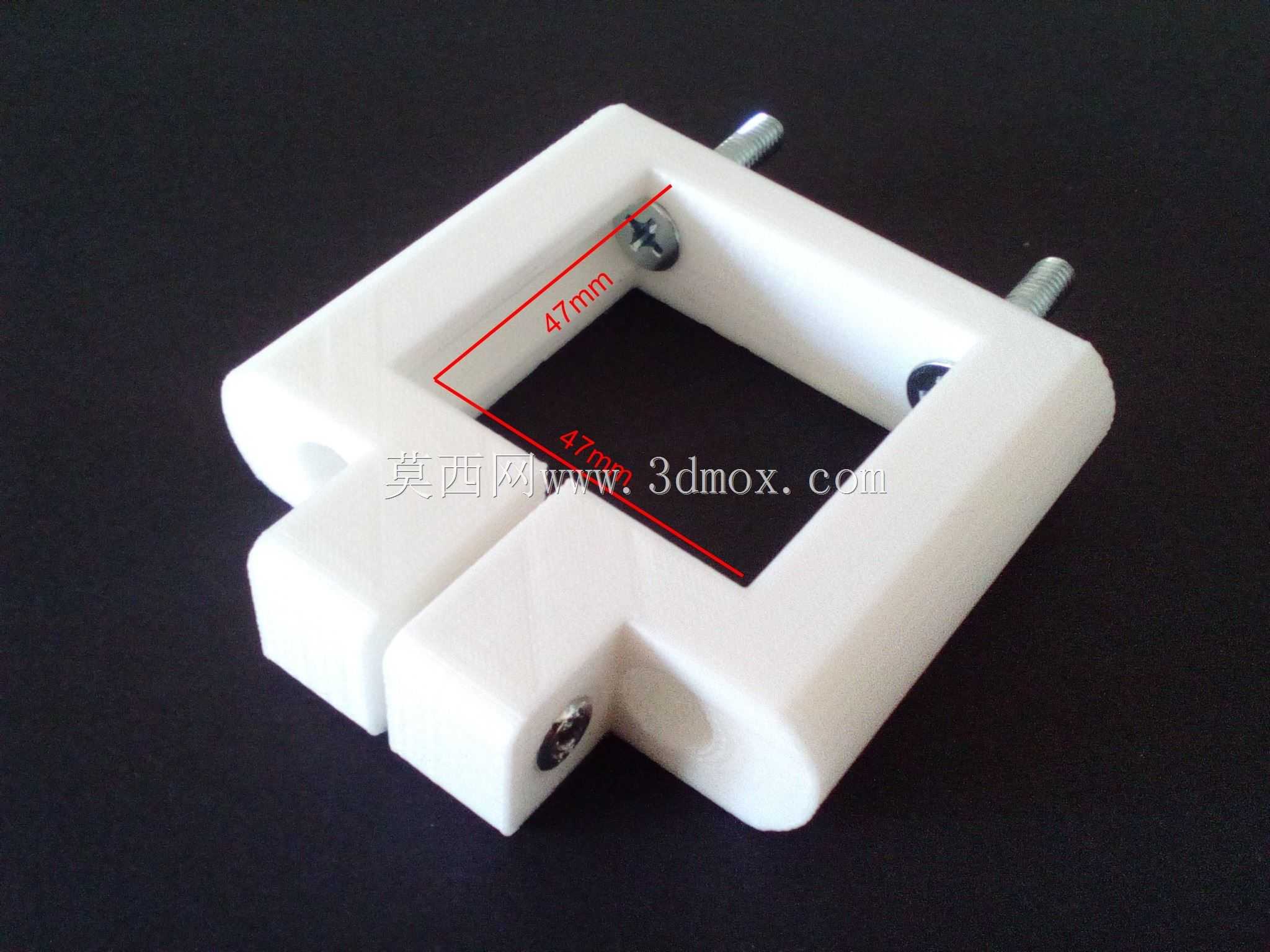

在小型DIY数控加工设备的改造场景中，手持电动工具的刚性装夹一直是影响加工精度的核心痛点，尤其是Proxxon IBS/E这类手持电磨，本身定位为精细作业手持工具，直接手持操作时的进给稳定性差，无法满足小尺寸零件的铣削、钻孔加工精度要求，这套上下分体式固定支架就是针对该装夹需求开发的专用结构件。从实际使用场景来看，该支架主要适配桌面级小型数控滑台结构，安装在数控设备的Z轴移动滑台上，替代原有的手持操作模式，将电磨转化为数控设备的加工主轴单元，可完成软金属、塑料、木材等易切削材料的精细轮廓铣削、小孔钻削、端面修磨等加工工序，解决手持加工时进给量不可控、加工轨迹偏移的问题。结构设计上采用上下分体抱夹的思路，上支架对应电磨机身的握持段，做了贴合机身圆柱面的弧形抱夹结构，同时预留了与电磨机身散热筋、标识区域的避让空间，避免装夹时挤压机身外壳影响内部电机散热，抱夹两侧设置对称的锁紧螺丝孔位，通过两颗内六角螺丝实现抱夹的预紧力调节，既保证装夹后电磨与支架的同轴度，又不会因为锁紧力过大压裂电磨的塑料外壳；下支架对应电磨的输出轴颈部，做了更小直径的环形限位结构，刚好卡在电磨输出轴的轴肩位置，限制电磨工作时的轴向窜动，上下两个支架通过同一根竖直安装板连接为整体，安装板上预留了与数控滑台连接的沉头螺丝孔位，孔位间距匹配常见的20系列铝型材滑台安装孔距，不需要额外做转接板就能直接固定。安装边界方面，整套支架的竖直方向总高度控制在120mm以内，水平方向最大宽度不超过80mm，不会占用过多Z轴的有效行程空间，抱夹的内径尺寸完全匹配Proxxon IBS/E电磨的机身外径，上抱夹内径43mm，下抱夹内径20mm，安装时只需要将电磨从支架上方插入，对齐上下抱夹的位置后拧紧两侧锁紧螺丝即可完成装夹，不需要对电磨本身做任何破坏性改造，拆卸后电磨仍可作为手持工具正常使用。实际加工测试中，这套支架的装夹刚性足够承受电磨最高转速下的切削振动，加工1mm厚度的铝板时，进给速度设置在100mm/min的工况下，不会出现电磨松动、加工振纹明显的问题，上下双支点的固定方式相比单抱夹结构，能将电磨工作时的径向跳动控制在0.05mm以内，满足小型精密零件的加工精度要求。设计过程中还考虑了3D打印加工的工艺性，所有结构的壁厚均设置为3mm以上，没有小于45度的悬空结构，不需要添加支撑就能完成FDM工艺的打印制作，安装孔位均预留了0.2mm的安装间隙，打印完成后只需要简单去除毛边就能直接装配使用，不需要二次攻丝或者打磨处理。针对数控加工时的切屑飞溅问题，下支架的边缘做了斜向的挡屑结构，能引导加工产生的切屑向工作台方向掉落，避免切屑堆积在电磨的输出轴缝隙中，延长电磨的轴承使用寿命。
