20毫米方管90度三向直角连接接头

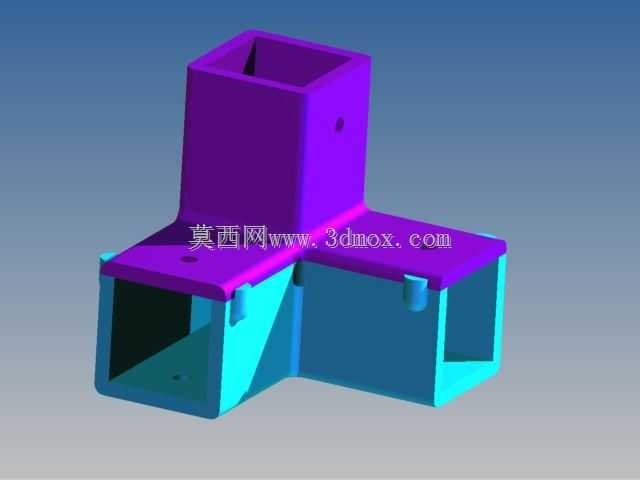

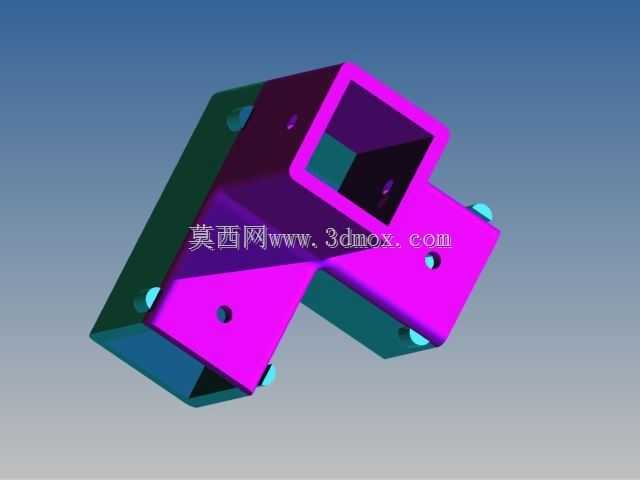

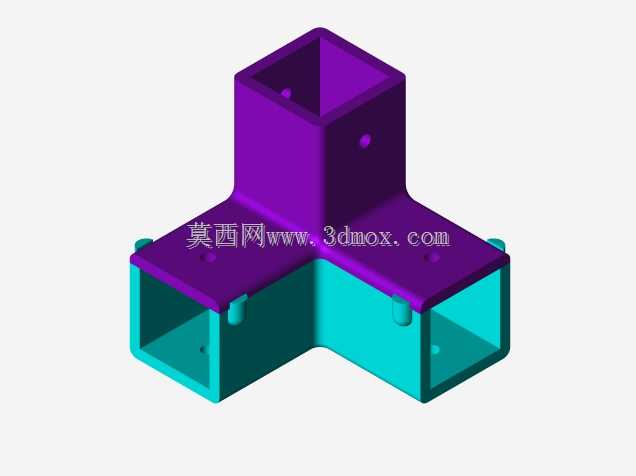

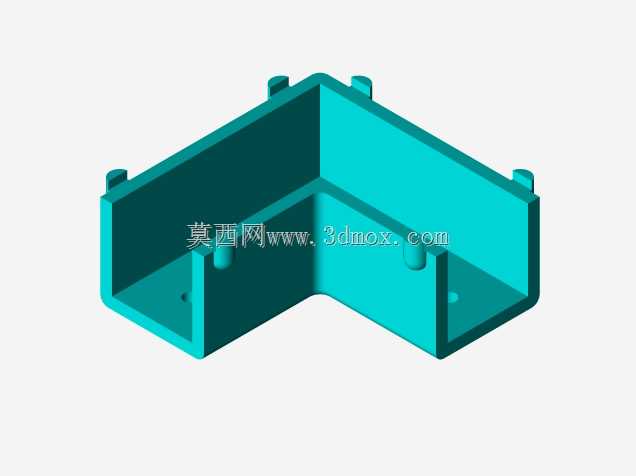

在工业铝型材框架、模块化置物架、小型设备防护围栏、DIY方管结构搭建场景中，这类三向直角拐角接头是解决20毫米截面正方形管材空间垂直交汇连接的核心配件，无需对管材做焊接、打孔等二次破坏性加工，就能实现三个正交方向方管的快速拼接，大幅降低现场装配的工艺门槛与施工周期。日常做小型设备的外框防护、桌面级3D打印机的框架补强、仓储轻型货架的角部连接、展会临时展架的模块化搭建时，经常会遇到三根方管在空间直角节点交汇的情况，传统的角码连接需要额外打自攻螺丝，外露的紧固件既影响外观平整性，长期受震动载荷还容易出现螺丝滑牙松动，焊接连接则需要专业焊工操作，后期拆解调整几乎不可能，而这种一体结构的三向接头刚好能填补这类场景的使用空白。从结构设计逻辑来看，接头采用分体嵌套式结构，三个方向的承插腔体分别对应X、Y、Z三个正交轴向上的20毫米正方形管材，腔体内部尺寸略大于标准20毫米方管的外形公差，预留0.2-0.3毫米的装配间隙，既可以适配市面上常规挤压成型方管的外形尺寸偏差，也能保证管材插入后不会出现过度松旷。接头外侧的卡位凸台是为了匹配带卡槽的型材或者带定位孔的管材，插入后可以通过侧面的顶丝孔拧入紧定螺钉，实现管材与接头的刚性锁止，避免框架受横向载荷时出现管材脱出、节点移位的问题。上下分色的结构其实是设计时做的装配区分标识，安装时可以快速识别三个承口的对应方向，降低现场装配的错装概率，同时分体式的壳体结构也能优化注塑或者3D打印时的成型工艺，减少大壁厚位置的缩印缺陷，打印制作时不需要添加大量支撑就能顺利成型，后期如果某个方向的承口出现损坏，也可以单独更换对应部分的壳体，降低维护替换成本。从安装边界来看，接头的三个承口深度统一为18毫米，管材插入后不会出现顶死导致的装配间隙，节点组装完成后，三个方向的管材外端面刚好和接头的外端面齐平，不会突出接头表面影响后续的面板安装。接头的整体外轮廓尺寸控制在38毫米见方的空间范围内，安装后不会在角部形成过大的突出结构，避免框架角部剐蹭操作人员或者周边设备，侧面预留的顶丝孔直径为3毫米，适配常规的M3紧定螺钉，不需要额外做沉孔加工，拧入后螺钉头部不会突出接头外表面。实际使用中，这类接头适配的20毫米方管壁厚范围在0.8毫米到2毫米之间，不管是薄壁的PVC方管、铝合金挤压方管，还是3D打印制作的PLA方管，都能顺利插入腔体完成连接，单节点的静态承重可以达到15公斤以上，完全满足轻型框架、小型防护结构、DIY置物架的载荷需求。在做结构设计选型时，需要提前确认所用方管的实际外廓尺寸，如果是公差偏大的自制方管，可以适当打磨接头腔体的内壁，或者在管材外表面缠绕少量电工胶带调整配合间隙，保证装配后节点无晃动。如果是用于有震动工况的设备框架，可以在承插配合面涂抹少量结构胶，再配合紧定螺钉锁止，进一步提升节点的连接刚性，避免长期震动下出现连接松动。这类接头的设计没有多余的冗余结构，所有壁厚都控制在2毫米左右，不管是采用注塑批量生产，还是桌面级FDM3D打印机小批量制作，都能控制材料成本，同时保证足够的结构强度，腔体内部的加强筋沿着管材插接的受力方向布置，在承受管材传来的弯矩载荷时，能有效分散应力，避免接头角部出现应力集中开裂的问题。
