易打印90度四通角码连接结构件

日常做框架类组装作业时，直角位置的多型材交汇固定一直是容易出问题的环节，尤其是采用方管、方形铝型材做轻量化框架的场景，单角码往往只能固定两个方向的型材，遇到四个方向型材在同一直角节点交汇的情况，要么叠装多个角码挤占安装空间，螺栓螺母互相干涉，要么现场切角焊接，不仅拆装麻烦，焊接变形还会导致框架整体尺寸超差。这套90度四通角接件就是针对这类场景做的适配设计，专门解决同一直角节点处四根方形型材的垂直交汇固定需求，不管是做3D打印机的框架加固、小型设备的机架拼接，还是DIY置物架、测试工装的直角节点，都能直接用，不需要额外做拼接改件。

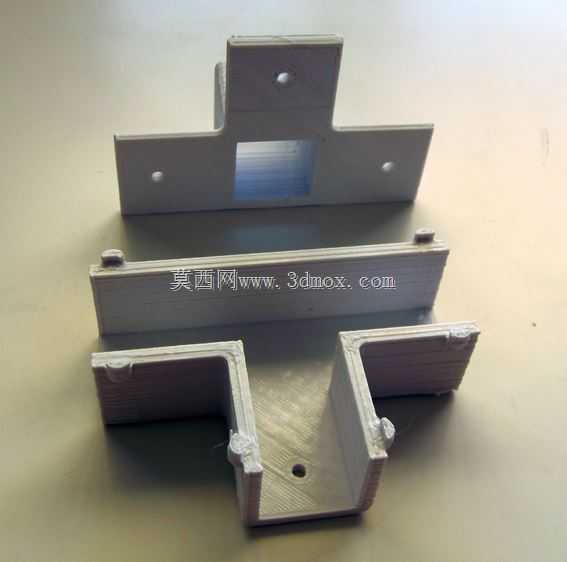

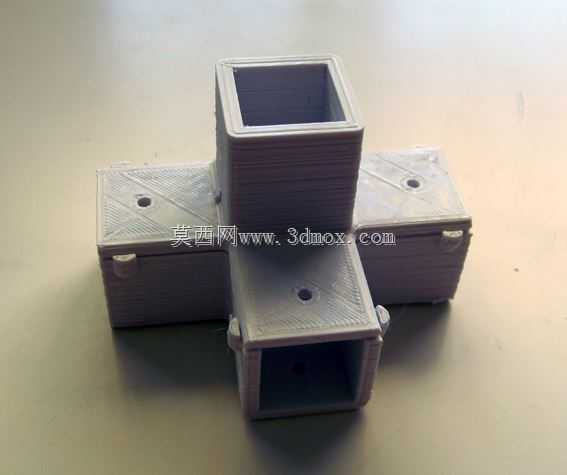

从结构设计来看，整个连接件完全围绕无支撑FDM打印的工艺要求做优化，所有悬垂角度都控制在45度以内，打印时不需要添加任何支撑结构，打印完成后不需要做支撑拆除、打磨毛边的后处理，直接就能拿来装配，哪怕是入门级的桌面3D打印机，用普通PLA耗材也能打出合格的成品，不会出现悬垂部位拉丝、塌陷的问题。连接件的主体采用L型直角承托结构，两个互相垂直的主承托面分别对应两个方向的型材外侧，每个承托面上都预制了沉头安装孔，安装时螺栓头可以完全沉入孔内，不会突出表面刮碰外部构件，也不会因为螺栓突出导致型材无法贴合安装面。另外两个方向的连接位做了插舌式结构，刚好可以插入对应方形型材的内槽里，插舌上同样预留了固定孔位，安装时不需要额外做定位，插舌卡入型材内槽后就完成了预定位，直接拧螺丝就能固定，单人就能完成整个节点的装配，不需要额外扶稳对位。

安装边界方面，这套连接件适配的是常规20系列方形型材，也就是外轮廓尺寸20mm×20mm的方管或者工业铝型材，连接件自身的直角边长度控制在40mm，不会过度延伸占用型材外侧的安装空间，节点处的整体外凸尺寸不超过8mm，对于框架外围需要安装面板、钣金护板的场景，不会因为连接件突出导致护板无法贴合框架表面。承托面的厚度做了2.5mm的均匀壁厚设计，既保证了足够的结构强度，常规PLA材质打印下，单个节点可以承受不低于15kg的静态载荷，满足小型设备机架、置物框架的承重需求，又不会因为壁厚过大导致打印时间过长、耗材浪费。插舌部分的尺寸做了0.2mm的负公差设计，刚好可以顺畅插入标准型材的内槽，不会因为3D打印的材料膨胀导致插舌卡滞，也不会因为间隙过大出现装配松垮的问题。

实际使用的时候，先把需要交汇的四根型材裁切到对应长度，保证端面裁切垂直，没有明显的斜口毛刺，先将两个外侧方向的型材对齐直角位置，把连接件的两个承托面贴在型材外侧，对准预制的安装孔位拧入自攻螺丝或者配套的T型螺栓，初步固定不锁死，再把另外两个方向的型材对准连接件的插舌位置，顺着插舌推到和另外两根型材端面贴合的位置，再通过插舌上的预留孔位拧入固定螺丝，最后把所有螺丝均匀锁紧，就能完成整个直角四通节点的固定。相比传统的多个角码叠装的方式，这套一体化的连接件不需要在节点位置做多次对位，所有安装孔位的位置度都在建模时做了统一管控，装配后四根型材的垂直度可以控制在0.1mm以内，不会出现多角码叠装导致的角度偏差、型材错位的问题。另外因为是一体化结构，节点的整体刚性比叠装角码更好，框架组装完成后不会出现节点松动、晃动的问题，哪怕是有一定振动的设备机架，长期使用也不会出现螺丝松脱、节点移位的情况。

设计时还特意考虑了打印的通用性，整个模型没有细小的薄壁、尖锐的凸起结构，最小的壁厚也在2mm以上，打印时不会出现喷嘴堵料、结构打印缺失的问题，不管是0.4mm的常规喷嘴还是0.6mm的大流量喷嘴，都能顺利打印成型。安装孔的尺寸做了适配自攻螺丝的设计，不需要提前预埋铜螺母，直接用M3或者M4的自攻螺丝就能锁付，对于没有预埋螺母条件的DIY场景非常友好，当然如果需要更高的锁付强度，也可以在打印时预留螺母槽，预埋六角螺母来提升连接强度，模型本身的结构预留了足够的修改空间，可以根据实际使用的型材尺寸、螺丝规格做快速调整，不需要重新做整体结构设计。
