简易手动蜗轮蜗杆传动结构设计

项目分类:齿轮 发布时间:2021-10-16 ID:327355
  • 简易手动蜗轮蜗杆传动结构设计
  • 简易手动蜗轮蜗杆传动结构设计
  • 简易手动蜗轮蜗杆传动结构设计
  • 简易手动蜗轮蜗杆传动结构设计
  • 简易手动蜗轮蜗杆传动结构设计

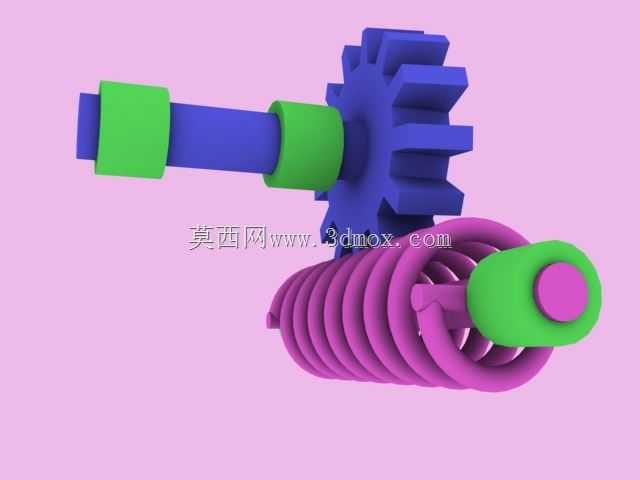

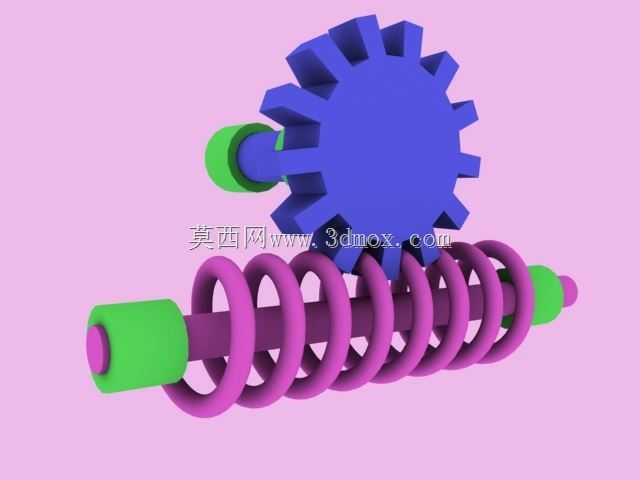

  这套蜗轮蜗杆结构的设计初衷,是面向无大型机加工设备的场景,解决小空间内大传动比动力传递的需求,常见于小型手动进给机构、简易调位装置、小型教具演示场景中,不需要依赖车床、铣床等重型加工设备就能完成核心部件的制作适配,适配小作坊、教学实验、DIY机械改装这类缺乏专业加工条件的使用场景。从功能特性来看,这套结构采用单头蜗杆配合蜗轮的传动形式,能够实现反向自锁,也就是只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,这一特性在手动调位场景中非常实用,调整到位后不需要额外添加锁止结构就能保持位置固定,避免负载带动机构回退,常见于小型升降台的手动调节端、简易夹具的进给端、教学演示用传动示教模型中。设计思路上,

  这套结构刻意简化了传统蜗轮蜗杆的复杂加工要求,将蜗杆的轴段做了等直径简化,两端的轴颈直接和轴身做同径设计,配合轴套类零件就能完成支撑,不需要加工台阶轴的退刀槽、轴肩等结构,蜗轮的齿形也做了适配简化,不需要专用滚齿设备就能通过3D打印、简易铸造成型,甚至手工修配就能完成啮合,大幅降低了制作门槛,哪怕是只有基础钳工工具的场景,也能通过尼龙棒、塑料棒等易加工材料做出可用的传动副。从安装边界来看,这套结构的蜗杆轴总长适配常规小型安装座的孔距,两端预留的轴段长度可以适配不同厚度的安装侧板,不需要额外做轴长裁切就能适配10-30mm厚度的安装板,蜗轮的安装孔采用通用圆孔设计,配合紧定螺钉就能和输出轴完成固定,不需要加工键槽,

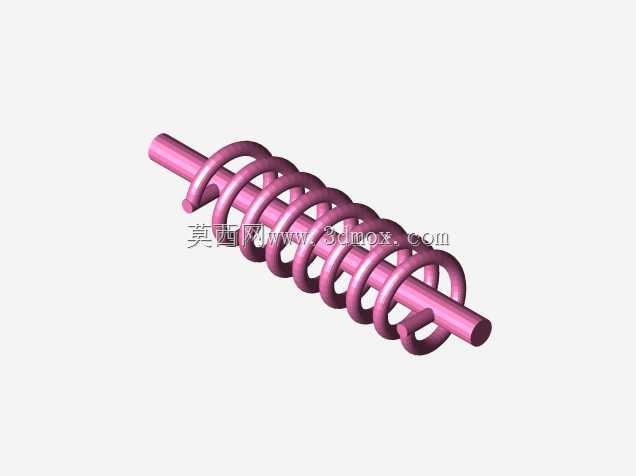

  进一步降低了装配难度。啮合间隙的设计上预留了0.1-0.2mm的调整余量,安装时可以通过调整蜗杆和蜗轮的中心距来补偿加工误差,哪怕零件加工精度不高,也能通过微调实现顺畅传动,不会出现卡滞或者间隙过大的问题。配套的弹簧结构是这套设计的附加缓冲组件,安装在蜗杆的输入端,能够在手动输入动力时提供一定的阻尼反馈,避免操作时用力过猛导致机构冲位,同时也能在负载出现小幅波动时吸收振动,让传动过程更平稳,这一设计在手动操作的机构中非常实用,能够大幅提升操作手感,减少操作时的顿挫感。在实际应用中,这套结构可以直接适配小型手动压力机的进给端、小型工作台的角度调节端、教具模型的传动演示部分,甚至可以改装到小型家用设备的调节机构上,因为加工门槛低,

  不需要专业设备就能制作,非常适合非专业加工场景下的机械制作需求。结构的整体外形紧凑,蜗轮和蜗杆垂直交错布置,占用的安装空间比同传动比的圆柱齿轮组小60%以上,能够在狭小的安装空间内实现大传动比的动力传递,单级传动比就能达到20以上,手动转动蜗杆时,蜗轮的输出转速很低,能够实现精细的位置调节,调节精度可以达到0.5度每转蜗杆,满足大多数手动调位场景的精度要求。材质适配性上,这套结构既可以用塑料、尼龙等易加工材料制作低负载场景的样件,也可以用铸铁、铜合金等金属材料制作有一定负载要求的实用件,设计时预留的壁厚余量能够满足不同材质的强度要求,塑料件打印时不需要额外加支撑就能完成成型,金属件铸造时的拔模斜度也已经在设计时做了预留,不需要二次修改模型就能直接用于加工。装配逻辑上,整套结构没有复杂的装配顺序,先将蜗杆穿入安装座的支撑孔,套入两端的轴套和缓冲弹簧,再将蜗轮装入安装座对应位置,调整好中心距后固定蜗轮轴,最后转动蜗杆检查啮合顺畅度即可完成装配,整个装配过程不需要专用工装,普通扳手、螺丝刀就能完成全部装配工作,后期维护也非常简单,只需要定期在啮合面涂抹润滑脂就能保证长期顺畅运行,不需要复杂的维护保养流程。
