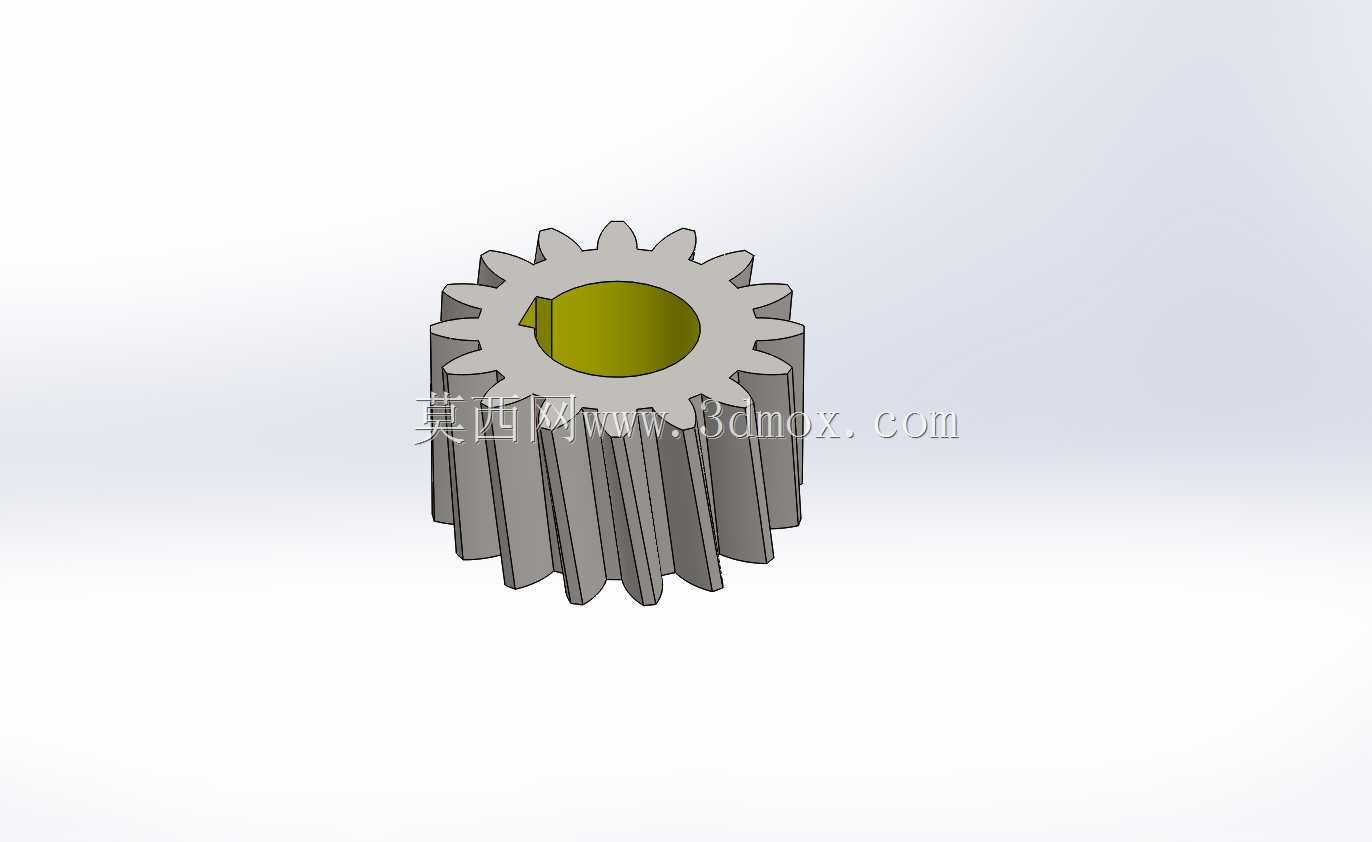

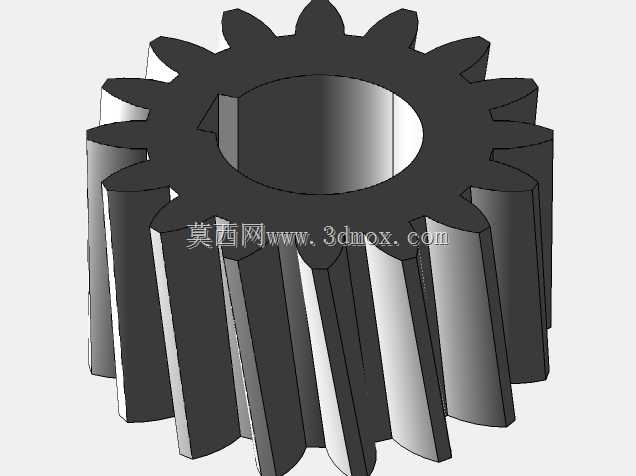

带键槽斜齿圆柱传动齿轮结构

在各类需要交错轴或平行轴动力传递的工业传动场景中，带键槽的斜齿圆柱齿轮是应用频次极高的基础传动零件，这类零件常见于中小型减速机的输入输出级、机床主轴进给传动单元、农用机械的动力分配箱以及轻工输送设备的驱动端，相比直齿圆柱齿轮，斜齿结构在啮合过程中会逐步进入全齿面接触状态，不会出现直齿啮合时的整齿突然撞击问题，运行过程中的噪音与冲击载荷明显更低，适合中高速、载荷存在小幅波动的传动工况。

从实际安装适配的角度看，该齿轮中心设计有贯通式安装孔，孔壁加工的标准平键槽是核心安装定位结构，装配时与对应传动轴上的平键配合，可完全限制齿轮与轴之间的周向相对转动，保证动力传递过程中不会出现打滑、相位偏移的问题，键槽的尺寸公差、对称度精度直接决定了传动的可靠性，若键槽对称度超差，装配后会出现齿轮偏摆，啮合侧隙不均匀，轻则加剧齿面磨损，重则引发断齿故障。齿轮的轮毂部分厚度经过匹配计算，既保证了与轴配合的接触长度足够，不会在重载下出现轮毂开裂，也不会过度占用轴向安装空间，适配多数常规传动箱的轴向布局要求。

齿部设计上，斜齿的螺旋角选取兼顾了传动平稳性与轴向力控制，螺旋角过小则斜齿的啮合优势无法发挥，运行噪音接近直齿轮；螺旋角过大则会产生过大的轴向分力，对支撑轴承的轴向承载能力提出更高要求，增加整体结构成本。齿向的螺旋曲面经过连续平滑过渡，齿顶部分做了标准倒角处理，既可以避免装配过程中齿顶锐边磕碰损伤啮合面，也能减少啮合起始阶段的油膜剪切阻力，保障润滑脂或润滑油能顺利进入啮合接触面，形成稳定的动压润滑层，降低齿面接触疲劳磨损的速率。齿根部分采用标准圆角过渡，避免应力集中，提升轮齿的弯曲疲劳强度，可承受一定的短时过载冲击。

在实际选型替换过程中，这类带键斜齿轮需要重点核对几个安装边界参数：首先是内孔直径与键槽的规格尺寸，必须与配套传动轴的轴径、键槽尺寸完全匹配，过盈量需控制在合理区间，过大会导致装配困难，甚至压装时撑裂轮毂，过小则会出现配合松动；其次是齿部的法向模数、齿数、压力角、螺旋角参数必须与配对齿轮完全一致，否则无法正常啮合，会出现卡滞、异响、快速磨损的问题；最后要核对齿轮的齿顶圆直径、轮毂外径、总宽度尺寸，确认安装后不会与箱体内壁、相邻传动件、密封结构发生运动干涉。

从建模逻辑来看，这类齿轮的三维建模首先要确定基准坐标系，以安装孔的中心轴线作为核心基准，先绘制轮毂与内孔、键槽的截面轮廓，拉伸生成基体部分，再通过螺旋线引导的扫掠或者专用齿轮生成逻辑构建单齿的精确曲面，之后通过圆周阵列得到全部轮齿结构，最后对齿顶、棱边、键槽边角做工艺倒角处理，建模过程中需要保证齿面的曲面连续性，避免出现折面、断差，否则后续做工程图导出或者有限元分析时会出现计算误差，也无法直接用于数控加工的刀路生成。这类齿轮的润滑通常根据运行转速选择，低速工况可采用脂润滑，中高速工况则需要采用油浴或者喷油润滑，保证啮合面与支撑位置的散热与润滑效果，延长零件的整体使用寿命。
