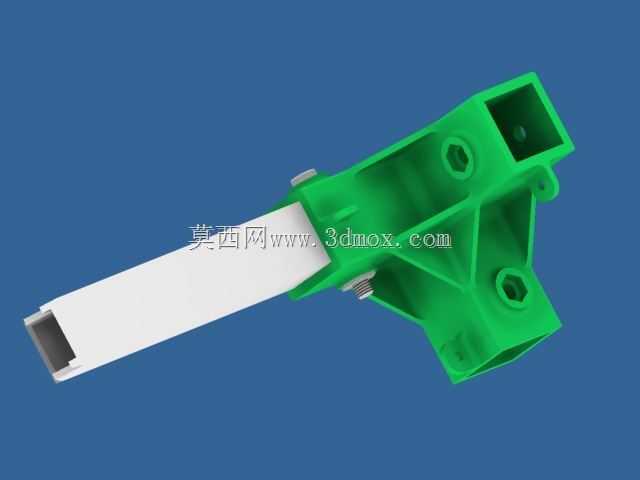

方管插接式直角连接固定构件结构展示

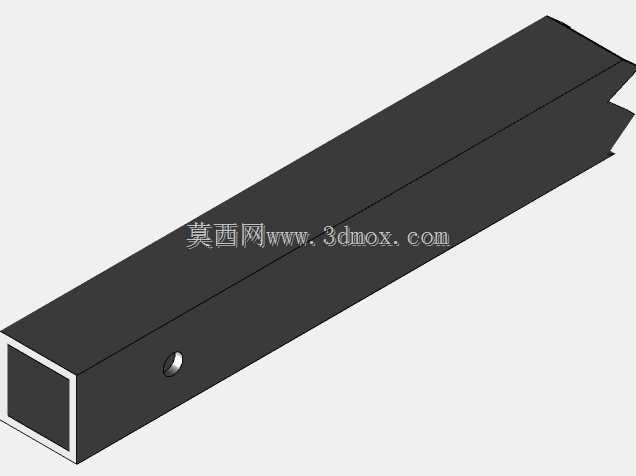

这类直角管状连接件主要应用在模块化工业铝型材、塑胶方管搭建的轻型框架场景中，常见于小型设备机架、物料周转料架、工位操作台护栏、自动化设备外围防护栏的快速拼接作业，相比传统焊接连接方式，它不需要现场做焊接、打磨、表面防腐处理，能大幅缩短框架搭建的现场施工周期，也方便后期框架的拆解调整与移位重组，在小批量定制化设备的外围结构搭建中使用率很高。从结构功能上看，这个构件采用三通式直角布局，两个互相垂直的承插孔分别对应两根正交布置的方管，插接到位后通过侧面的紧定螺钉实现方管与连接件的锁止固定，避免方管在承插孔内出现轴向窜动或周向转动，保证框架节点的连接刚度；构件本体上预留的内六角安装孔，一方面用于紧定螺钉的装配锁紧，另一方面也可作为辅助安装位，搭配外六角螺栓将整个节点固定在相邻的设备安装板或墙面基座上，拓展构件的固定场景。设计阶段首先要匹配常用标准方管的外形公差，承插孔的内轮廓尺寸要比常规方管的外轮廓尺寸预留0.1-0.2mm的装配间隙，既保证方管能顺畅插入孔内，不会因为方管生产的尺寸正差出现插装卡滞，也不会因为间隙过大导致连接后节点晃量超标；构件本体的壁厚设计要兼顾结构强度与材料成本，承插孔的侧壁厚度不小于3mm，保证紧定螺钉锁紧时侧壁不会出现应力开裂，同时在两个承插孔的交汇位置做加强筋结构，分散直角位置的应力集中，避免框架受侧向冲击力时节点从直角处断裂。从安装边界来看，这个连接件适配外轮廓尺寸为20mm*20mm的标准方管，单段承插孔的有效插接深度为35mm，能保证方管插入后有足够的接触面积分散载荷，构件整体的外轮廓最大尺寸不超过60mm*60mm*40mm，安装后不会在方管外侧突出过多结构，避免影响框架外侧的板件安装或人员通行；紧定螺钉采用M4规格的内六角平端紧定钉，锁紧时平端直接压在方管外壁，不会对方管管壁造成过大的局部压痕，后期拆解时也不会因为螺钉卡滞导致构件损坏。实际使用中要注意，这类塑胶材质的连接件仅适用于轻型载荷的框架结构，单节点的静态承载能力不超过15kg，不能用于重型设备的承重机架搭建，如果应用在有振动的设备外围，需要在紧定螺钉位置加装防松垫片，避免长期振动导致螺钉松脱；插接装配前要清理方管端部的毛刺与飞边，避免毛刺刮伤承插孔内壁，导致插接阻力过大或者装配后间隙不均。构件的外表面做哑光磨砂处理，没有尖锐的棱角，所有外边缘都做了R1以上的圆角过渡，避免安装作业时划伤操作人员，也能提升框架整体的外观一致性，不需要额外做表面装饰处理。在三维建模过程中，要重点关注承插孔的同轴度与垂直度公差，两个正交承插孔的轴线垂直度公差要控制在0.05mm以内，否则装配后会出现两根方管无法保持正交，导致框架整体出现尺寸偏差；紧定螺钉的安装孔要与承插孔侧壁垂直，保证螺钉锁紧时端面能完全贴合方管外壁，获得最佳的锁止效果；交汇位置的加强筋要做均匀的壁厚过渡，避免注塑生产时出现缩痕或内部气孔，影响构件的整体结构强度。
