20mm方形铝管三向90度转角连接结构件

在模块化框架搭建、工业铝型材机架组装、轻型工装支承结构、DIY设备外框拼合的场景里，方管转角连接件是决定框架整体刚性与装配精度的核心小件，这款适配20mm截面方形铝管的三向90度转角件，就是针对三根方管在空间直角节点处的拼接需求设计的。日常做小型设备护罩框架、桌面级工装台架、3D打印机外框、检测工位置物架的时候，经常会遇到三根方管在X/Y/Z三个垂直方向交汇的节点，要是用普通的两通角码拼接，要么需要叠加多个配件产生装配累积误差，要么节点处凸出来的紧固件会影响后续外板安装，这款三向一体的转角件刚好能解决这个痛点，三个对接端口分别对应三个垂直轴向，一次装夹就能完成三个方向方管的定位，不用在节点处反复校准垂直度。

从功能特性上看，这个连接件属于可打印成型的结构件，三个端口的内廓尺寸严格匹配20mm边长的方形铝管，插入深度经过测算，既能保证足够的接触面积分散节点受力，又不会因为插入段过长导致铝管端部需要额外裁切避空。每个对接端口都预留了紧固件安装位，采用侧面顶丝锁紧的方式固定铝管，不需要在铝管上提前打沉孔或者攻丝，现场装配的时候只需要把铝管插入对应端口，拧紧紧固件就能完成锁固，后期调整框架尺寸或者拆解改装的时候，只需要松开顶丝就能拔出铝管，不会破坏铝管本身的结构。

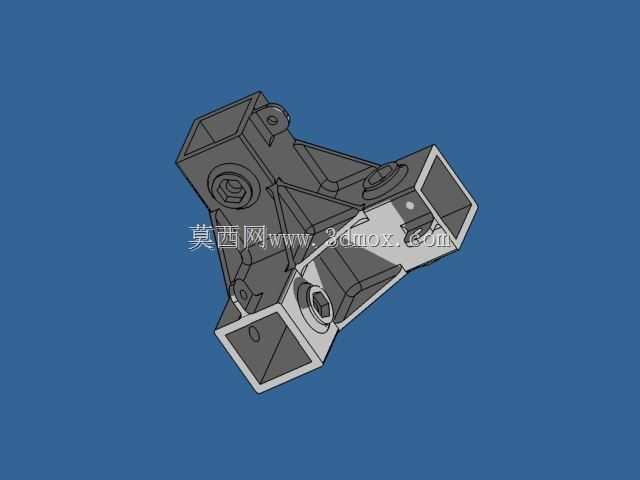

设计思路上，这款转角件没有采用实心块体结构，而是在内部做了三角加强筋布局，顺着三个端口的受力方向布置加强筋，既保证了节点处的抗扭、抗弯性能，又尽可能压缩了零件本身的重量，不会给整体框架增加多余的负载。三个端口的外边缘做了小尺寸倒角处理，一方面是装配的时候能起到导向作用，铝管插入时不需要完全对准就能顺着倒角滑入内腔，另一方面也能避免尖锐边角划伤人手或者刮破后续安装的面板蒙皮。零件的外轮廓做了收边处理，安装完成后节点外表面没有突出的结构，相邻两个方向的外表面刚好和拼接后的铝管外侧面齐平，后续在框架外侧安装亚克力板、钣金护板的时候，不需要在节点处额外裁切避空位，护板可以直接贴平框架表面固定。

从安装边界来看，这个转角件的三个对接轴互相严格垂直，装配后能保证三根交汇的铝管各自保持90度夹角，不需要现场反复测量调整角度，对于批量搭建同规格框架的场景，能大幅提升装配效率，降低人工校准的误差。单个节点的承载能力经过结构校核，在常规静态支承场景下，完全能满足轻型框架的负载要求，不管是搭建放置小型电控元件的机架，还是做物料周转的轻型置物架，节点处都不会出现松脱或者形变。需要注意的是，装配的时候要保证铝管端面裁切平整，插入端口时要推到底，让铝管端面和连接件内部的定位台阶贴合，这样才能让三个方向的铝管保持在正确的空间位置，避免出现框架整体歪斜的情况。顶丝锁紧的时候要对称施力，不要单颗螺丝过度拧紧导致铝管局部变形，影响后续的拆装复用。

在实际应用中，这类三向转角件比多个两通件拼接的节点刚性更好，因为一体结构不存在配件之间的配合间隙，长期使用不会因为设备振动导致节点松垮。对于经常做非标小型框架的设计人员来说，这种标准化的三向连接件能减少设计时的零件选型数量，不用为每个直角节点单独设计拼接结构，直接选用对应规格的转角件就能快速完成框架的节点设计，缩短整体设计周期。而且因为支持3D打印成型，在小批量定制或者样机试制阶段，不需要开模就能快速制作出适配的连接件，大幅降低样机制作的成本和周期，等方案定型后再考虑批量加工的工艺，非常适合非标自动化设备的前期样机搭建、教学实验平台框架组装、个人DIY项目的结构拼合等场景。
