双层方管焊接结构工业作业工作台

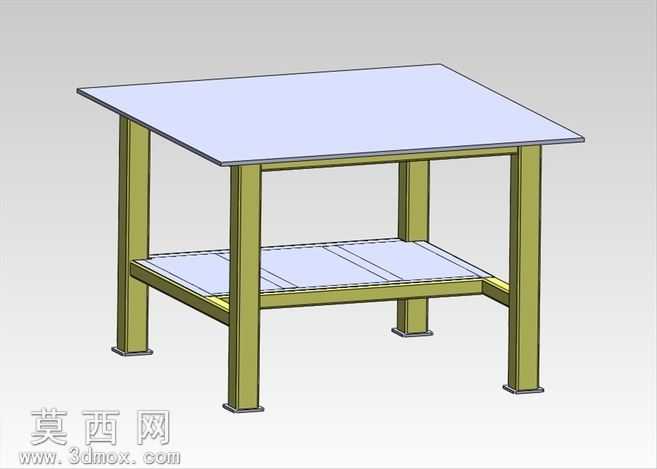

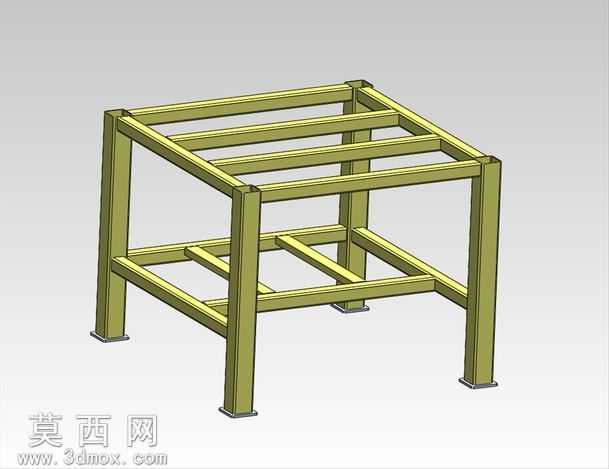

本作品为工业场景使用的双层焊接工作台三维建模成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械焊接结构的设计规范，完整还原了实体工作台的所有结构细节与装配关系。模型整体为方正双层结构，上层为平整作业台面，下层为置物搁板，四根竖直方管作为主支撑腿，腿底设置方形调平脚垫，可通过1/2英寸马车螺栓实现台面水平度调节，适配不平整的车间地面安装需求。建模阶段首先搭建整体线框基准，确定工作台的长宽高比例与各部件的定位尺寸，其中台面采用4×4规格、厚度1/2英寸的板材制作，主支撑腿采用3x3x125规格方管，交叉支撑与油管排布采用2x2x125规格方管，所有方管构件均通过焊接工艺完成连接，建模时对焊接接缝做了简化示意处理，既保证结构表达清晰，也避免模型面数冗余影响运行流畅度。材质渲染环节，支撑框架部分赋予哑光橄榄绿色金属漆材质，模拟工业设备常用的防锈涂装效果，台面与搁板赋予浅淡的冷色调哑光板材材质，还原实芯作业台面的质感，脚垫部分赋予深灰色硬质橡胶材质，区分不同部件的材质属性，提升模型的视觉真实感。结构设计上，在支撑腿之间设置交叉斜向支撑构件，有效提升框架整体的抗扭、抗形变能力，避免重载作业时框架出现晃动变形；下层搁板采用边框内嵌平板的结构，可放置作业工具、零配件等物料，拓展工作台的收纳能力；所有外露构件均做了边角钝化处理，避免尖锐边角带来的作业安全隐患。建模过程中对标准件做了合理简化，顶部台面采用现有成品板材的通用参数设计，未做多余的自定义造型，保证模型符合实际生产加工的物料选型逻辑，整体装配关系完整，无干涉、错面等建模问题，可直接用于焊接工装的结构参考、作业场景搭建、生产工艺演示等用途，也可导出为工程图纸用于实际加工制作。
