金属多孔加强型踏脚凳结构设计

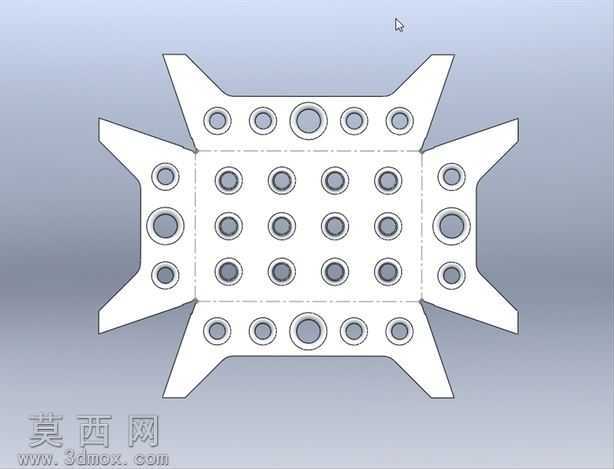

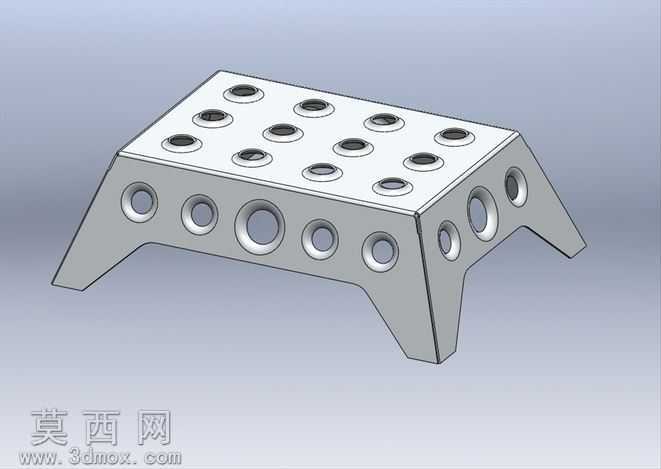

本踏脚凳采用三维参数化建模完成整体结构设计，建模过程中优先采用钣金特征搭建主体框架，先绘制凳面的基础矩形草图，通过拉伸凸台生成凳面基体，再按照均匀排布的规则在凳面阵列生成12个圆形通孔，这些孔洞既可以减轻整体自重，也能在踩踏时起到防滑排水的作用，避免表面积水或积灰导致打滑。凳身的支撑腿采用一体化折弯成型的设计思路，在建模时通过边线法兰特征生成两侧向外倾斜的支撑结构，倾斜角度经过反复校核，保证凳体放置时的支撑跨度足够，不会发生侧翻，同时在支撑腿的侧壁上按照大小错落的方式排布不同直径的圆形减重孔，在不降低结构强度的前提下进一步压缩整体重量，让产品更便于搬运挪动。材质方面整体选用冷轧钢板作为基础材料，建模时赋予金属哑光银的材质属性，渲染阶段调整环境光的漫反射参数，还原金属板材的细腻磨砂质感，同时对所有孔洞的边缘添加圆角特征，避免锐边划伤使用者，符合家具产品的安全设计规范。设计过程中重点考量结构刚度的提升，通过在凳面与支撑腿的衔接处添加三角加强筋特征，分散踩踏时的集中应力，让0.8mm厚度的钣金板材也能承受足够的人体重量，避免长期使用出现结构变形。整体结构没有多余的装饰部件，所有造型特征都服务于功能需求，支撑腿底部预留了安装防滑脚垫的卡位结构，后续可以配套橡胶脚垫提升放置时的摩擦力，适配办公场景下垫脚、临时踩踏取物的使用需求，建模完成后通过干涉检查确认所有部件无装配冲突，结构受力均匀，可直接用于后续的钣金下料折弯加工。
