车用三缸发动机曲柄连杆机构曲轴结构

项目分类:通用机械零部件 发布时间:2021-10-16 ID:327482

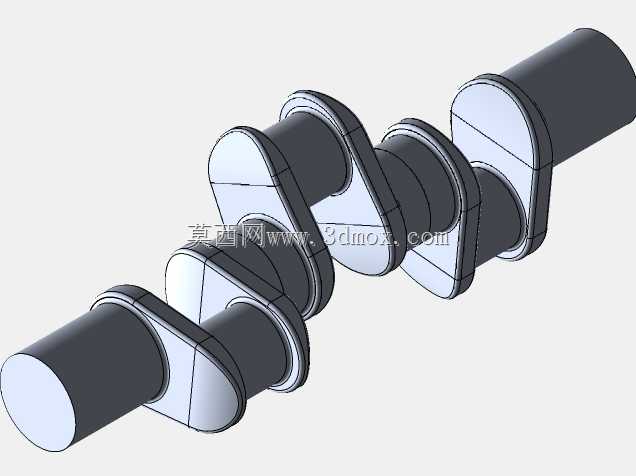

  • 车用三缸发动机曲柄连杆机构曲轴结构

  在车用内燃机的动力传递链路里,曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件,这款三拐曲轴的结构设计,完全匹配直列三缸发动机的曲柄连杆布置逻辑,日常在小排量乘用车、农用动力机械、小型发电机组的动力单元中都能见到同结构产品的应用。从实际装机的功能逻辑来看,曲轴需要承受连杆传递来的周期性燃气爆发压力,将活塞的上下直线运动转化为自身的定轴旋转,再通过后端的法兰结构把扭矩传递给飞轮、离合器总成,最终驱动整车传动系统或者外接动力输出端,同时还要驱动配气机构、机油泵、水泵等发动机附属附件,整个运转过程中承受交变的弯曲、扭转复合载荷,对结构的刚度、动平衡精度都有极高要求。

  设计这款曲轴结构时,首先要匹配直列三缸机的发火间隔角,三个曲柄销互成120度夹角布置,保证各缸发火时的扭矩输出尽可能均匀,降低整机运转的一阶、二阶振动幅度;主轴颈采用全支撑结构布置,每两个曲柄销之间都设置独立的主轴颈,搭配缸体上的主轴承座实现径向定位,大幅提升曲轴整体抗弯刚度,避免高转速下出现过大的挠曲变形导致轴瓦偏磨。曲柄臂采用椭圆形的优化截面,在保证足够结构强度的前提下尽可能去除冗余质量,降低曲轴整体转动惯量,既可以减少发动机加速过程的惯量损耗,也能平衡各曲柄销、主轴颈的质量分布,为后续动平衡校正预留足够的去重余量。

  从安装边界来看,曲轴两端的主轴颈为等直径设计,前端预留有安装正时齿轮、皮带轮的轴段与键槽位置,后端设置有连接飞轮的法兰盘与定位止口,所有轴颈的同轴度公差需要控制在0.02mm以内,各曲柄销相对于主轴颈的平行度公差不超过0.015mm,才能保证装机后轴瓦的配合间隙均匀,避免出现局部烧瓦的故障。油道设计采用斜向贯穿的内部通油孔,从主轴颈表面的油孔连通到对应曲柄销的表面,发动机工作时机油通过主油道进入主轴颈间隙后,会顺着内部油道到达曲柄销与连杆轴瓦的配合面,实现压力润滑,同时带走摩擦产生的热量与金属磨屑。

  建模过程中需要重点关注各轴颈的圆角过渡结构,所有轴颈与曲柄臂连接的位置都采用大圆角平滑过渡,避免应力集中导致的曲轴疲劳断裂,这也是实际工程中曲轴失效的高发位置;曲柄销的表面需要预留足够的硬化层厚度对应结构尺寸,匹配轴瓦的配合公差带,保证运转时能形成稳定的油膜。另外三缸曲轴的平衡块布置需要经过精确的质心计算,每个曲柄臂对应的平衡块质量要匹配对应活塞连杆组的往复运动质量,抵消运转时产生的往复惯性力与离心惯性力,虽然三缸机本身存在一阶力矩的不平衡,但合理的曲轴平衡块设计可以将振动幅度控制在整车悬置可以吸收的范围内,不需要额外加装平衡轴就能满足日常使用的NVH要求。

  在实际选型匹配时,这款曲轴的轴向定位依靠中间位置的止推片实现,对应主轴颈位置设置有止推面,控制曲轴的轴向窜动量在0.1-0.3mm的合理区间内,既避免热胀冷缩导致曲轴卡滞,也防止轴向窜动过大导致活塞偏缸、离合器分离不彻底等故障。整体结构没有冗余的复杂特征,所有加工面都符合常规曲轴磨床的加工工艺要求,主轴颈与曲柄销都可以通过一次装夹完成磨削加工,曲柄臂的外形可以通过模锻工艺直接成型,不需要额外的复杂铣削加工,兼顾了结构性能与量产加工的工艺性。
