大跨度机库钢结构连接节点构造设计

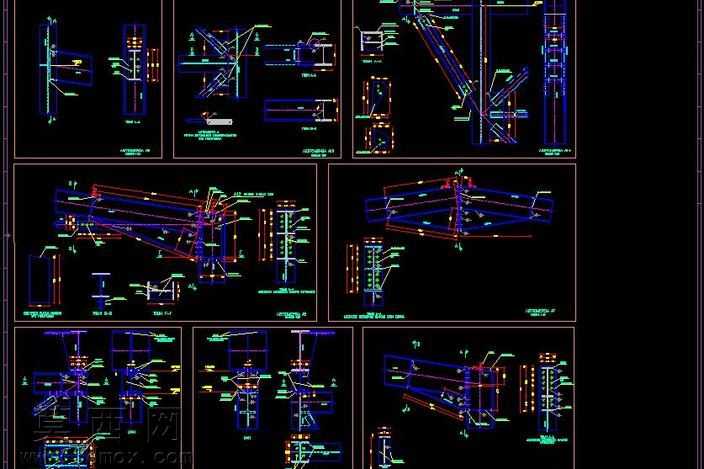

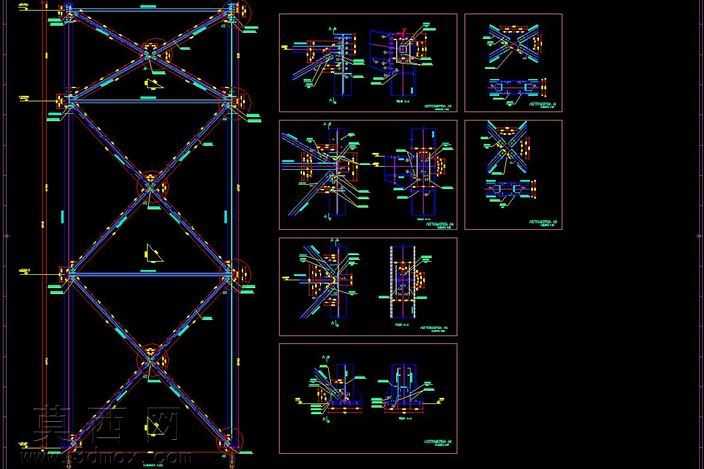

本作品为33m×144m大跨度机库的钢结构连接节点三维设计成果，整体建模过程围绕桁架式钢屋盖的传力逻辑展开，首先依据机库的大跨度无柱空间使用需求，确定采用交叉桁架作为主体承重结构体系，在三维建模环境中先完成整体桁架的轴线定位，明确各弦杆、腹杆的空间交汇关系，再逐一细化每一处连接节点的构造细节。建模过程中严格遵循钢结构设计的传力要求，对弦杆对接、腹杆与弦杆交汇、支撑构件连接等不同受力场景的节点分别做构造处理，每一处节点都清晰呈现了连接板的裁切轮廓、螺栓群的排布位置、加劲肋的设置方向，确保杆件内力能够通过节点平稳传递，避免出现应力集中的构造缺陷。材质设置上，主体钢构件统一赋予Q355钢材的金属材质效果，不同功能的连接件通过色彩区分，螺栓、焊缝标识、定位轴线分别采用差异化的显示样式，让节点的各组成部分一目了然，既能够直观呈现节点的装配关系，也方便后续施工环节的技术交底。设计过程中充分考虑了大跨度机库的荷载特性，针对风荷载、屋面恒活载、悬挂吊车荷载等不同荷载组合下的节点受力需求，对关键连接位置做了加强处理，部分受力复杂的交汇节点额外设置了节点域加劲板，保证节点的刚度与承载力匹配杆件的受力要求。所有节点详图均按照工程制图规范排布，从整体桁架的节点定位索引，到单节点的多视角剖面展示，完整呈现了每一处连接的构造细节，既可以作为钢结构深化设计的参考依据，也能够用于施工环节的构件加工指导，清晰还原了大跨度钢桁架结构从整体受力到局部连接的设计逻辑，让复杂的空间钢节点构造能够直观、准确地被理解，有效降低了大跨度钢结构设计与施工环节的沟通成本。
