钣金折弯U型安装固定角板结构设计

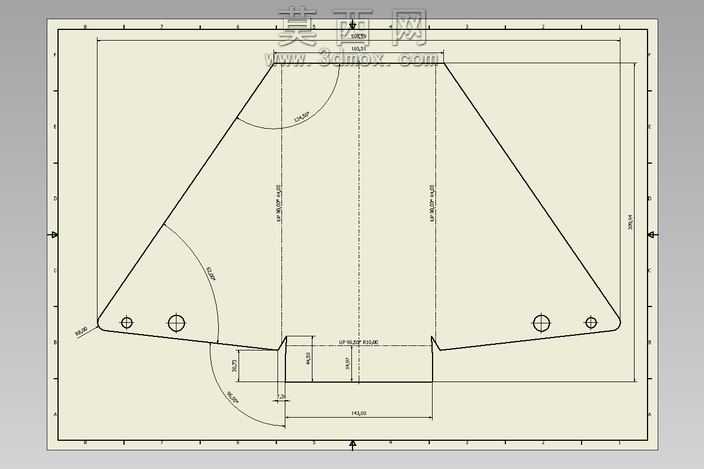

本次设计的角板采用钣金工艺完成三维建模，建模初始阶段先根据角板的实际安装使用需求确定整体外形尺寸，以等厚度金属板材为基础坯料，先绘制二维展开轮廓草图，明确板材裁切后的外形边界，同时精准定位两侧安装翼板上的圆形安装孔位，确保孔位间距、孔径尺寸符合通用装配标准，避免后续装配出现干涉问题。建模过程中严格遵循钣金折弯工艺规范，设置合理的折弯内R角参数，匹配所选板材的厚度属性，防止折弯处出现应力集中导致的开裂隐患，通过三维软件的钣金模块直接生成折弯特征，而非采用实体拉伸切除的方式建模，保证模型可以直接导出展开图用于生产下料。材质设置上选用常见的冷轧钢板材质，赋予模型哑光黑色喷塑的表面处理效果，渲染阶段调整材质的粗糙度、反光度参数，还原真实五金件表面的细腻哑光质感，避免过度反光造成的视觉失真，同时添加柔和的环境光，清晰呈现角板的折弯棱线、孔位边缘以及板材厚度细节，让模型的结构特征一目了然。结构设计上采用U型包覆式构型，顶部为平整的承托接触面，两侧向下延伸的翼板为安装固定面，翼板上开设的贯通圆孔用于穿装螺栓完成角板与其他构件的连接，整体结构无多余冗余特征，在保证结构强度的前提下尽可能减少材料占用，符合轻量化五金配件的设计思路。设计过程中反复核对折弯后的整体尺寸，确保两侧翼板的平行度、顶部平面的平面度满足装配公差要求，同时检查折弯处的材料延展情况，确认展开尺寸的计算精度，保证生产加工时折弯后成品尺寸与设计值一致，整个模型的特征树逻辑清晰，参数可编辑调整，能够根据不同的安装场景快速修改板材厚度、孔位位置、整体长宽高尺寸，适配多样化的固定连接需求。
