带键槽空心长轴传动滚筒结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:594348
  • 带键槽空心长轴传动滚筒结构设计
  • 带键槽空心长轴传动滚筒结构设计

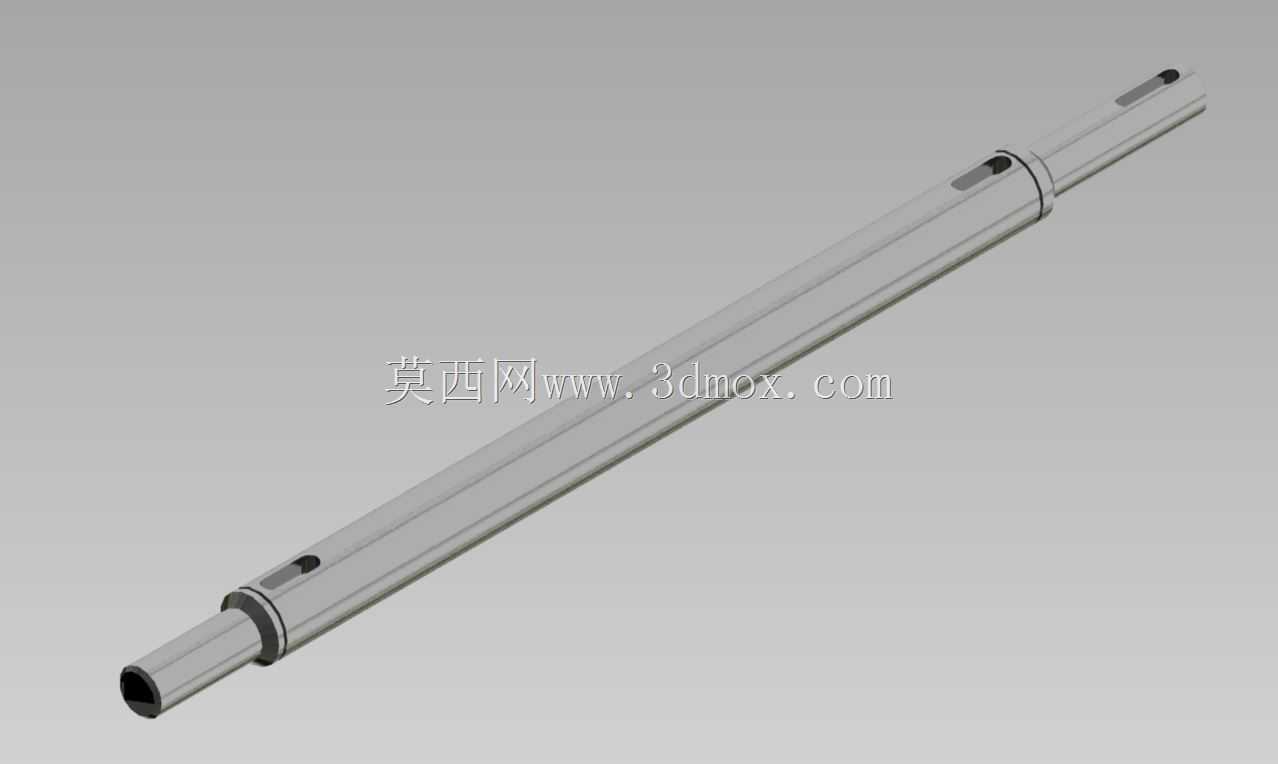

  在自动化输送线、精密检测设备、轻工包装生产线的传动环节里,这类带定位键槽的空心长滚筒是承担物料承托、同步传动的核心执行部件,区别于厚重的实心铸焊滚筒,这款空心结构的滚筒更适配中轻载、高转速、低惯量要求的传动场景,比如薄膜分切设备的导料辊、电子元件组装线的同步输送辊、传感器检测工位的定位托辊,都能见到这类结构的实际应用。从结构设计逻辑来看,这款滚筒采用一体化空心轴身设计,轴身主体为等径薄壁圆柱结构,两端做了阶梯缩径处理,缩径段是用来装配轴承、配合安装座的定位轴颈,轴颈位置加工的平键槽,是用来和传动端的同步带轮、联轴器做周向固定,避免传动过程中出现打滑、周向窜动的问题,轴身中段也预留了对称的键槽位,这个位置是用来固定外置的辊套、

  定位挡圈,针对不同宽度的输送物料,可以通过调整挡圈位置来适配不同的物料定位需求,不用重新更换整根滚筒,大幅提升了部件的通用适配性。做这类滚筒的三维建模时,首先要明确安装边界的尺寸约束:两端轴颈的同轴度公差需要控制在0.02mm以内,不然装配后高速转动会出现明显的径向跳动,直接影响输送面的平整度,甚至会导致检测工位的传感器出现误判;空心轴身的壁厚选择要结合负载做校核,常规1.5m/s线速度、单辊承载15kg以内的场景,壁厚选3mm的无缝钢管基材就能满足刚度要求,不会出现轴身中部挠曲变形的问题,如果是重载场景则要对应增加壁厚或者加内置支撑衬套。从实际装配的角度考虑,两端轴颈的长度要匹配安装座的轴承厚度、端盖压紧余量,

  一般要比轴承宽度多出2-3mm的锁紧余量,避免轴承装配后出现轴向窜动;轴身的外圆表面粗糙度要控制在Ra1.6以内,如果是用来输送薄膜、纸张类易刮擦物料,表面还要做抛光或者包胶处理,建模的时候可以预留包胶层的厚度余量,不用把包胶层和轴身做成一体,方便后续根据实际工况替换不同材质的表层。很多新手设计这类滚筒的时候容易忽略动平衡的问题,尤其是长度超过800mm的长滚筒,轴身的壁厚不均、键槽位置的材料去除不对称,都会导致高速转动时产生振动,所以建模阶段就要提前做质量对称布局,两端的键槽位置尽量周向对称布置,减少动平衡校正的工作量,实际生产中这类长滚筒加工完成后都要做G2.5级别的动平衡校正,才能适配300r/min以上的工作转速。

  另外这款滚筒的空心设计除了降低自身重量、减少转动惯量之外,还可以在轴腔内部穿设传感器线路、气路管路,针对需要在辊面做真空吸附、内置检测元件的工位,空心内腔可以直接作为走线路径,不用额外在设备侧面布置拖链,让整体设备结构更紧凑。在设备选型匹配的时候,要先确认安装位的跨距,跨距越大对应的轴身直径就要相应提升,避免中部挠度超过允许值,一般来说跨距和轴径的比值控制在25:1以内,就能满足常规输送场景的刚度要求;两端的键槽尺寸要和配套的传动件键槽统一,采用GB/T 1096规定的普通平键尺寸,不用做非标键槽设计,降低后续配件采购和维护的成本。实际应用中这类滚筒还经常和张紧机构配合使用,安装座上预留长条形调节孔,通过调整滚筒的中心距来张紧同步带或者输送皮带,所以建模的时候轴颈的直径要和带座轴承的内孔尺寸做标准匹配,优先选用标准件轴承,不要设计非标轴承位,减少后续维护的配件替换难度。
