工业检修通道用金属直梯结构设计

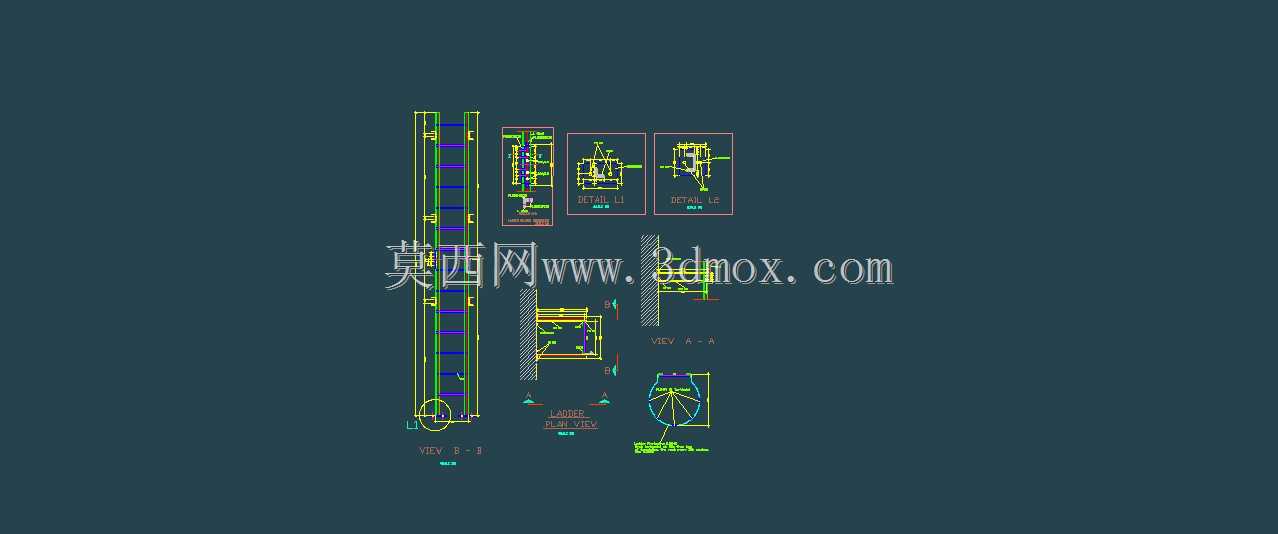

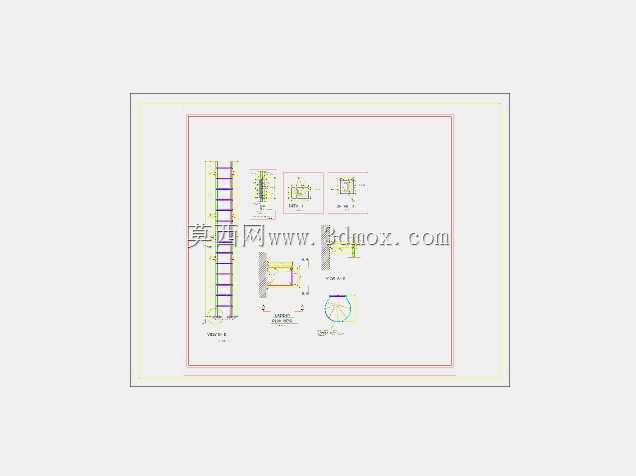

　　这套金属直梯的结构设计，核心围绕工业现场的登高通行需求展开，常见于化工罐体侧壁、厂房设备夹层、管廊桥架、仓储高位货架、风电塔筒内部等场景，作为运维人员上下通行的固定或移动式通道。从图纸的多视图布局来看，设计阶段优先考虑了安装边界的适配性：主梯架采用双侧平行边梁结构，边梁选用等边角钢或冷弯槽钢制作，截面尺寸根据梯身总高度匹配，保证人员攀爬时的侧向刚度，避免出现明显晃动感。踏板采用等间距布置，间距严格控制在人体工程学适配的步距范围，踏板表面做防滑处理，部分工况下会在踏板表面冲压防滑纹路或焊接防滑钢筋，防止油污、积水环境下脚底打滑。图纸中附带的多个局部剖视图，分别对应了梯段顶端的连接支座、中部的墙体固定件、底部的防滑支脚结构。

　　顶端连接支座设计为带安装孔的折弯板，可通过膨胀螺栓与混凝土结构、焊接与钢结构预埋件实现刚性连接，安装时需要保证顶端搭接平台的宽度不小于梯身宽度，消除人员上下时的侧向踩空风险。中部固定件按梯身高度间隔设置，用于将直梯与安装基面拉结，控制长梯段的挠度变形，避免高梯段在人员攀爬时出现共振。底部支脚采用带防滑齿的金属底座，若为移动式直梯则会在底座处加装橡胶防滑垫，增大与地面的摩擦系数，同时可通过调节螺栓补偿地面的不平整度，保证四脚同时着地。安全防护结构在这套设计中也有明确体现，当直梯的安装高度超过安全规范要求的阈值时，梯身外侧会加装弧形安全护笼，护笼由多道水平环形筋和竖向连接筋焊接组成，环形筋的间距、

　　护笼与梯梁的净距都符合人体防护的尺寸要求，防止人员攀爬过程中向后倾倒坠落。部分使用场景下，还会在梯身一侧加装防坠器导轨，配合运维人员佩戴的安全带防坠器使用，进一步提升高空通行的安全性。从加工工艺角度看，整梯所有金属构件优先选用碳素结构钢制作，焊接部位采用满焊工艺，焊后清理焊渣并做打磨处理，整体表面经过除锈工序后涂刷防锈底漆与面漆，在腐蚀工况下使用的版本则会更换为不锈钢材质或做热浸镀锌处理，延长户外、潮湿环境下的使用寿命。图纸中标注的各部分安装尺寸，充分考虑了不同安装基面的公差适配：边梁上的安装孔设计为长圆孔，可补偿土建施工时预埋件的位置偏差，降低现场安装的对位难度。踏板与边梁的连接采用焊接加螺栓紧固的双重固定方式，

　　避免长期踩踏后出现踏板松动、脱落的问题。在实际选型应用中，设计人员可根据现场的登高高度、通行频率、安装基面材质调整构件的板材厚度与固定件数量：通行频率高的重载场景可加厚边梁与踏板的板材厚度，腐蚀环境升级材质与表面处理工艺，有移动需求的场景可在底部加装脚轮与限位装置，兼顾移动灵活性与使用时的稳定性。整套结构没有多余的复杂构件，所有受力路径直接明确，既方便工厂的下料、焊接、涂装批量加工，也便于现场的快速安装与后期的维护更换，完全匹配工业场景对登高通行构件可靠、耐用、易维护的核心要求。
