工业作业区通道安全防护栏结构设计

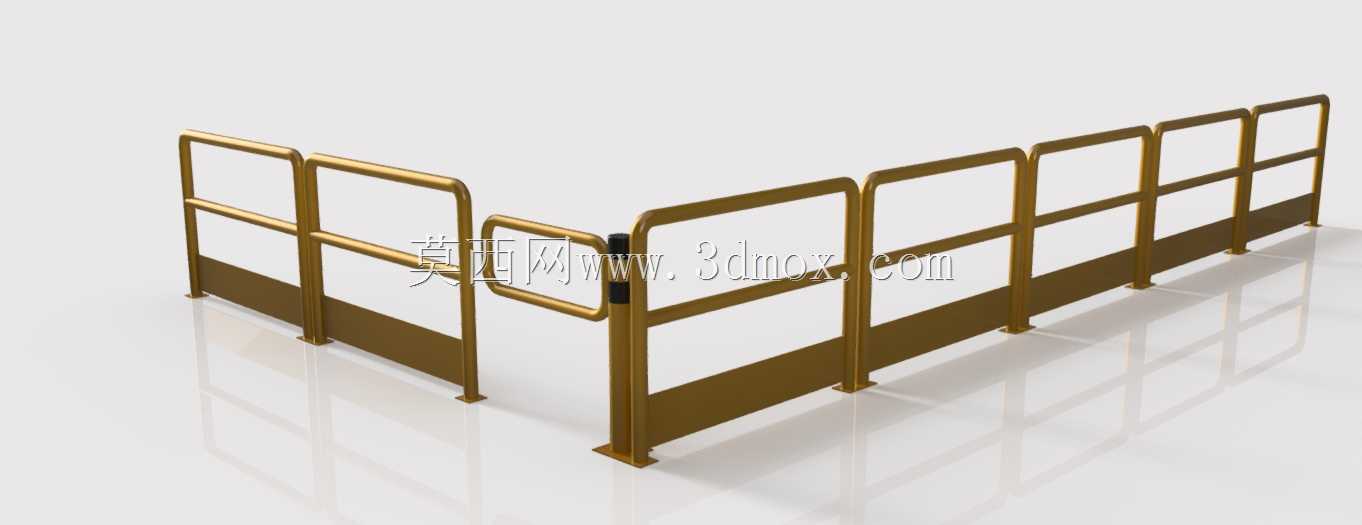

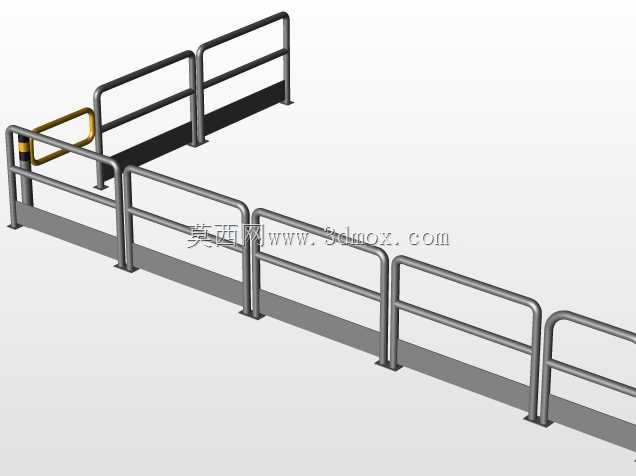

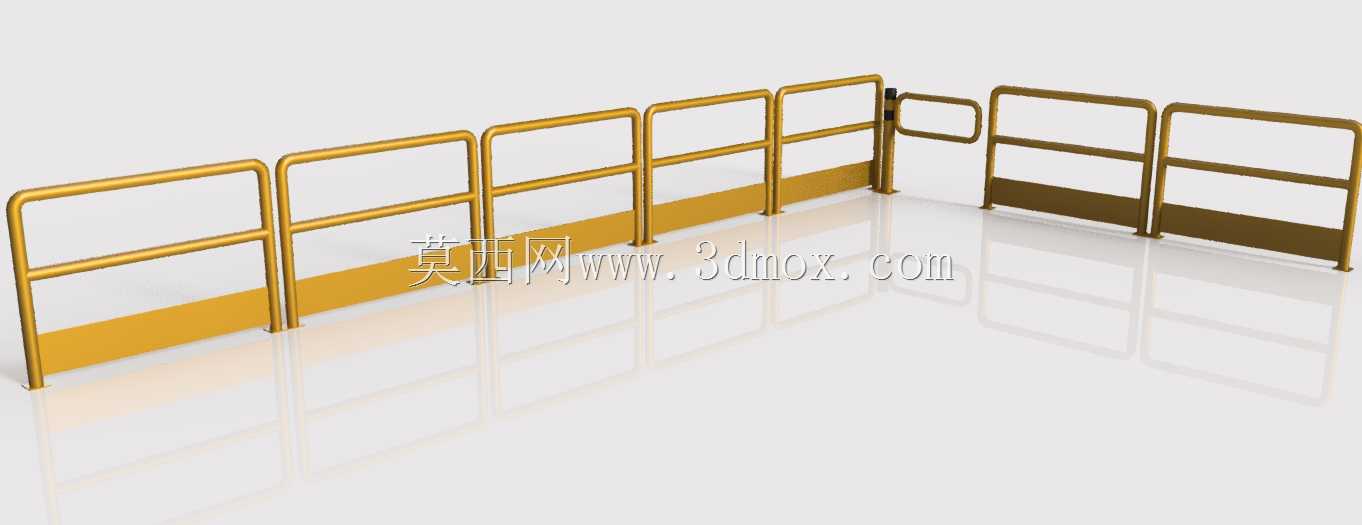

这类护栏在工业场景里的应用覆盖范围很广，不管是铁路沿线的作业巡检通道、仓储库房内的人行与设备区隔离、生产车间的动线分隔，还是装卸站台的边缘防护，都能看到同结构产品的实际落地。很多现场安装的时候会忽略安装边界的预留，实际排布时要注意，单组护栏立柱的底部是带安装法兰盘的，法兰盘上开有四个通孔用于膨胀螺栓固定，安装时需要在硬化地面上预留不小于100mm见方的平整安装面，相邻两组护栏对接时，要预留出门扇转轴的转动间隙，尤其是带活动开门的区段，门扇开启方向要顺着人员通行的动线，避免开门后遮挡疏散通道。从结构设计的角度看，这款护栏采用圆管弯折成型的主框架，没有尖锐的外凸棱角，能避免人员磕碰时造成严重划伤，上下两道横向横杆的间距经过人体工程学验证，刚好能覆盖成年人重心高度范围，防止人员意外翻越或者失足跌落到防护区域外，底部的挡脚板采用整板折弯结构，高度刚好能挡住作业现场的工具、零件滚落，也能避免人员脚滑时脚部卡入护栏底部的间隙。很多人做这类防护结构建模的时候，会直接用等径直管拼接，忽略了弯折处的圆角过渡，实际生产中圆管弯折是有最小弯曲半径要求的，这款护栏的主框架弯折半径和管径匹配，不会出现弯折处管壁皱折、强度下降的问题，立柱和横杆的连接采用焊接固定，焊后整体做表面喷塑处理，金色的涂层一方面是在工业环境里有较高的辨识度，能提醒人员注意防护边界，另一方面涂层的耐锈蚀性能适合仓储、铁路沿线这类多尘、偶尔有潮气的工况。活动门扇和固定护栏之间采用黑色的转轴套连接，转轴套采用耐磨非金属材质，不需要频繁加注润滑油就能保证门扇顺畅转动，门扇上同样设置了和固定段一致的横杆与挡脚板，保证防护的连续性，不会在开门位置出现防护缺口。现场排布的时候，直线段的护栏可以多组连续拼接，遇到转角位置可以调整立柱的安装角度适配，不需要额外定制异形转角件，安装灵活性很高，整体的高度控制在成年人腰胸之间，既不会因为过高遮挡现场作业的观察视线，也不会因为过低起不到安全防护的作用。在铁路作业场景里，这类护栏一般设置在巡检通道和线路之间，能防止巡检人员意外踏入行车限界，同时护栏的通透结构不会影响人员观察线路上的设备运行状态；在仓储场景里，这类护栏用来分隔货架存储区和人行通道，避免叉车作业时意外冲入人行区，也能防止货架上的货物掉落砸伤通道内的人员；在生产车间里，这类护栏可以围绕设备的危险运转区域设置，留出设备检修门的位置，把人员活动区和设备危险区做物理隔离。建模的时候要注意，所有管材的壁厚要统一，方便生产时统一采购原材料，底部的挡脚板和立柱、下横杆的连接要做满焊处理，避免存在缝隙残留杂物，安装法兰盘和立柱的连接要加焊加强筋，保证护栏受到侧向撞击时不会从根部断裂，固定段的立柱间距控制在常规管材的定尺长度范围内，减少材料切割的浪费，活动门扇的宽度要满足人员携带工具通行的需求，同时不能过宽导致门扇自重过大、转动下垂。很多现场使用反馈里提到，护栏最容易损坏的位置是门扇的转轴处和底部靠近地面的位置，所以设计时转轴处做了可拆卸的结构，磨损后可以单独更换轴套，不需要整体更换护栏，底部挡脚板的下边缘距离地面留了很小的间隙，既不会因为地面不平整导致安装困难，也不会留下过大的缝隙让小物件钻过，整体结构没有复杂的异形零件，加工难度低，普通的五金加工厂就能完成生产，安装时不需要复杂的专用工具，只需要冲击钻、扳手就能完成固定，后期维护也只需要检查螺栓是否松动、涂层是否有脱落，维护成本很低。
