物料输送用升斗机承载机架结构设计

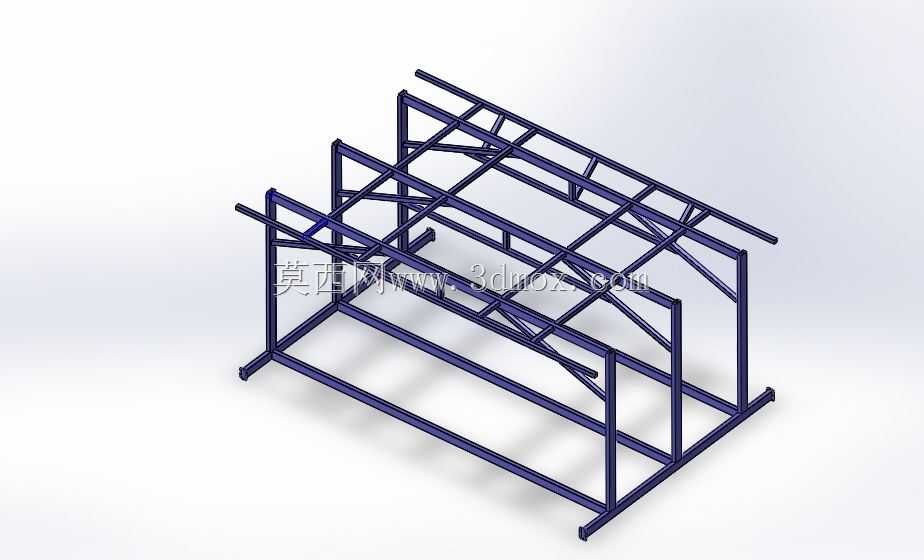

在散状物料垂直输送的作业场景中，升斗机是建材、粮食、矿山加工等产线里衔接上下工序的核心设备，而底盘机架作为整台设备的承载基础，其结构合理性直接决定设备运行的稳定性与使用寿命。这套机架采用型材焊接框架结构，整体为多层平行排布的矩形框架组合，底部设置通长的落地支撑梁，支撑梁两端预留设备安装固定的孔位边界，可直接通过膨胀螺栓或预埋螺栓与混凝土地面完成刚性连接，安装时需保证底部支撑梁的水平度偏差控制在千分之二以内，避免后续料斗运行出现偏载卡滞。

从结构受力角度来看，机架的竖向立柱采用等截面矩形型材，沿设备长度方向等距排布，相邻立柱之间通过横向横梁与斜向加强撑连接，形成稳定的桁架受力体系，能够有效抵消料斗满载运行时产生的竖向动载荷与水平方向的交变冲击力。上层框架的横梁预留了升斗机牵引机构、导轨组件的安装定位面，所有安装面在焊接完成后都经过二次铣削加工，保证各安装位的同轴度与平面度符合装配要求，避免后续牵引轮、导轨安装出现错位导致的运行异响与部件磨损。

在实际产线应用中，这类机架适配的升斗机多用于颗粒状、小块状散料的垂直提升作业，可将低位来料的物料输送至高位料仓、筛分设备或包装工序的进料口，机架的宽度方向尺寸根据料斗的额定容积做匹配设计，两侧预留的检修间隙满足日常维护时人员对牵引链条、料斗固定件的检查与更换需求，底部支撑梁之间的空间可布置设备的张紧机构、下部改向轮组件，同时预留物料回落的收集导流空间，避免撒落的物料在机架底部堆积造成卡滞。

设计过程中针对机架的受力变形做了充分校核，在额定满载工况下，上层横梁的最大挠度控制在允许范围内，不会因长期受载出现永久变形；斜撑的排布避开了料斗的运行轨迹，所有型材的连接节点采用满焊工艺，焊后做去应力处理，减少焊接变形对装配精度的影响。机架的整体高度根据产线的提升高度需求做模块化分段设计，单段机架之间通过法兰盘螺栓连接，可根据不同现场的安装空间灵活组合总高度，适配不同厂房层高与工艺布局要求。

从安装边界来看，机架的整体宽度方向外轮廓尺寸需匹配现场预留的设备安装通道，安装时机架与周边墙体、相邻设备的安全距离满足设备运维规范，底部支撑的接地位置需避开地面预埋的管线沟槽，若安装在钢构平台上，需保证平台的承载能力匹配整台升斗机满载时的总重量，机架与平台的连接采用防滑螺栓固定，必要时增加止动垫片避免运行振动导致螺栓松动。日常运维中，需定期检查机架各连接节点的焊缝是否出现开裂、螺栓是否松动，尤其是斜撑与立柱、横梁的连接位置，是交变应力集中的区域，出现问题需及时停机处理，避免结构失效引发设备故障。
