手动管材弯曲加工专用夹具结构设计

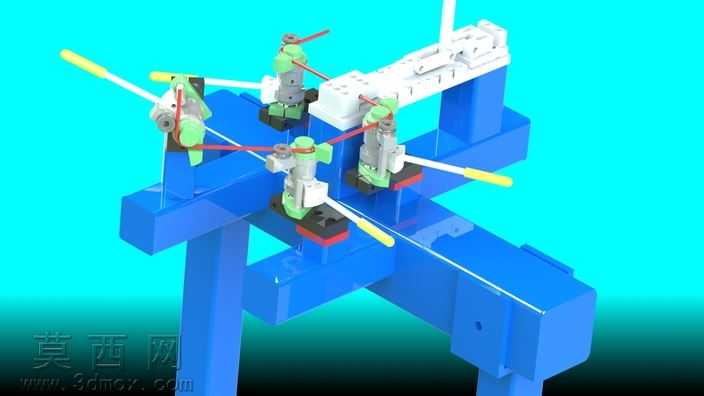

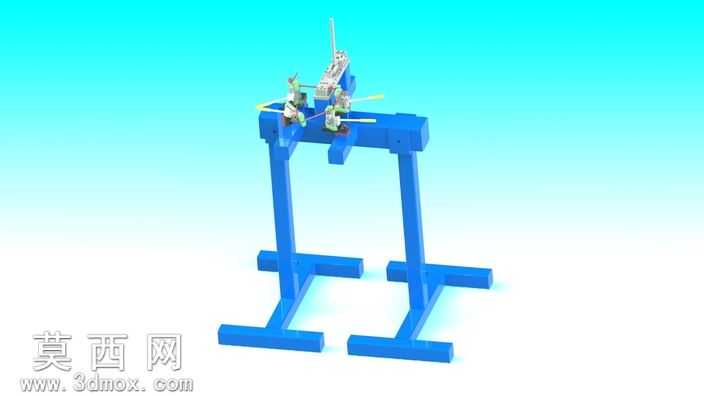

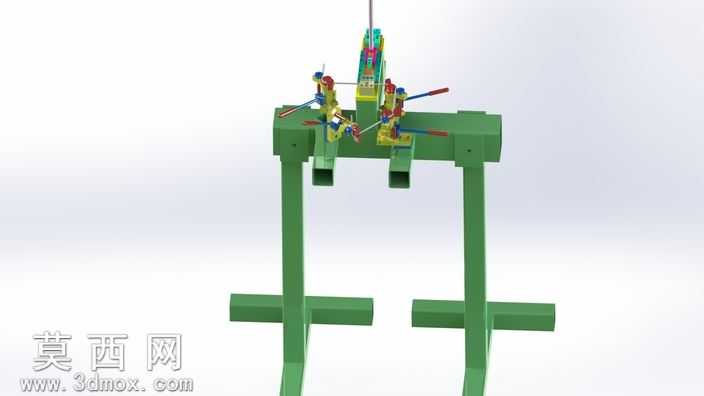

本作品为手动管材弯曲加工专用夹具，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工工装的设计规范，对每一处装配结构都做了干涉检查与运动仿真验证，确保手动操作过程中各部件运动顺畅无卡滞。模型整体采用立式双支撑框架结构，底部为两组十字型落地支撑脚，通过加宽支撑面提升夹具放置时的稳定性，避免弯管施力过程中出现侧翻、偏移问题；两根垂直立柱作为主要承载结构，连接底部支撑与顶部的弯管执行机构，立柱与支撑、顶部安装座之间均采用定位配合结构，保证整体框架的装配精度。顶部的弯管执行模块设置有管材定位槽、手动压持组件与弯曲施力手柄，定位槽可适配对应直径的金属管材，压持组件能够在弯曲作业前将管材牢牢固定，防止管材窜动影响弯曲精度；手动施力手柄采用杠杆式结构设计，通过合理的力臂配比降低手动操作的施力力度，让操作人员无需借助额外动力设备即可完成小直径管材的弯曲加工作业。材质渲染方面，框架主体结构赋予蓝色工程塑料质感的材质，模拟轻量化高强度的工装材质特性，压持、施力等金属受力部件赋予银灰色金属材质，还原金属加工件的表面质感，背景采用渐变青蓝色渲染，突出夹具整体的结构轮廓与装配关系。设计过程中充分考虑手动工装的易用性与实用性，整体结构无复杂冗余部件，所有操作部件都设置在操作人员易触碰的位置，无需复杂培训即可上手使用；同时兼顾了夹具的制造成本，所有结构件都可采用常规型材与机加工件制作，无需特殊定制的异形部件，适合小型加工场景、维修现场的小批量管材弯曲作业使用。建模时对所有零件都做了单独的特征建模，保留了完整的建模参数树，可根据实际加工的管材直径、弯曲角度需求，快速调整定位槽尺寸、施力臂长度等参数，适配不同规格的管材弯曲加工需求，装配体中保留了完整的配合关系，可直接用于生成工程图纸指导生产加工。
