带稳定翼结构的航空弹药三维造型设计

　　在国防装备结构设计领域，这类带多组翼面的航空弹药造型，核心服务于弹药气动布局验证、挂载适配性校核以及作战场景仿真推演等实际工程环节。从实际用途来看，该类弹药属于远程投送的毁伤载荷载体，设计过程中需要同时兼顾飞行过程中的气动稳定性、载机挂载的空间适配性以及末端弹道的修正能力，每一处结构细节都直接关联实际投送后的命中精度与毁伤效能。

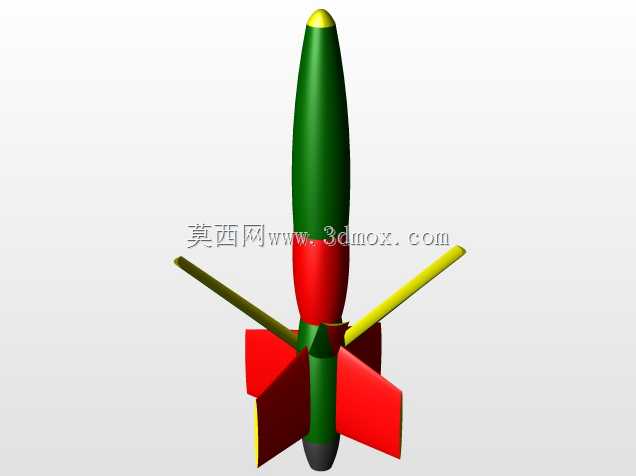

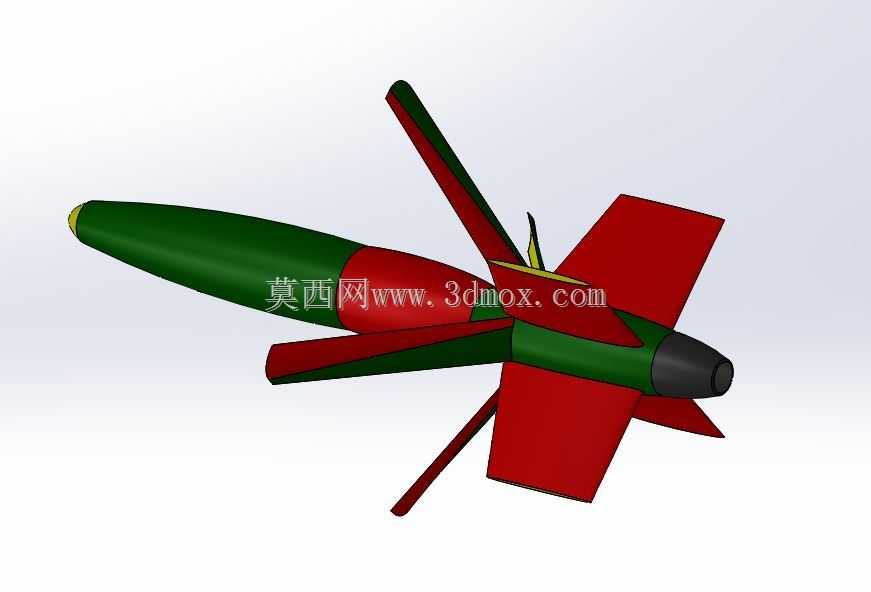

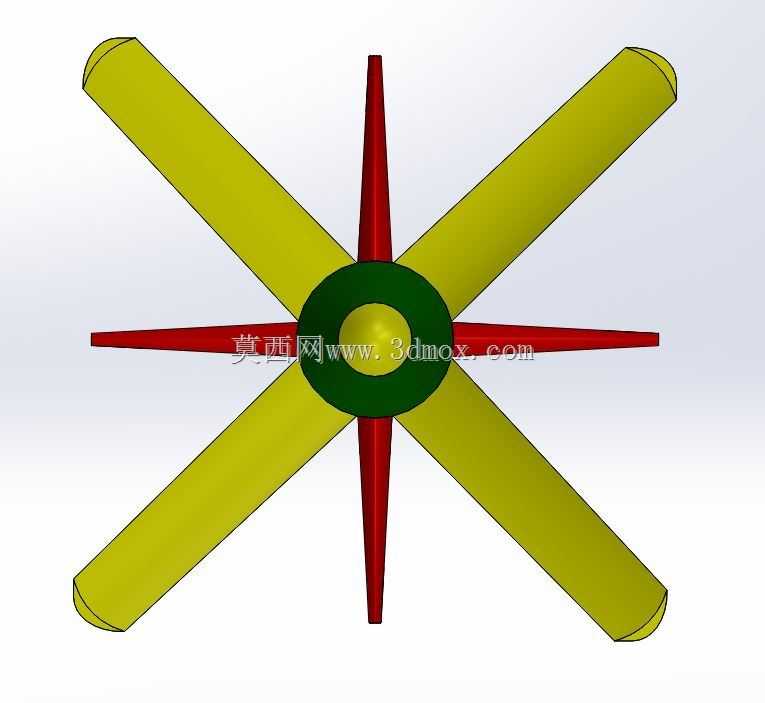

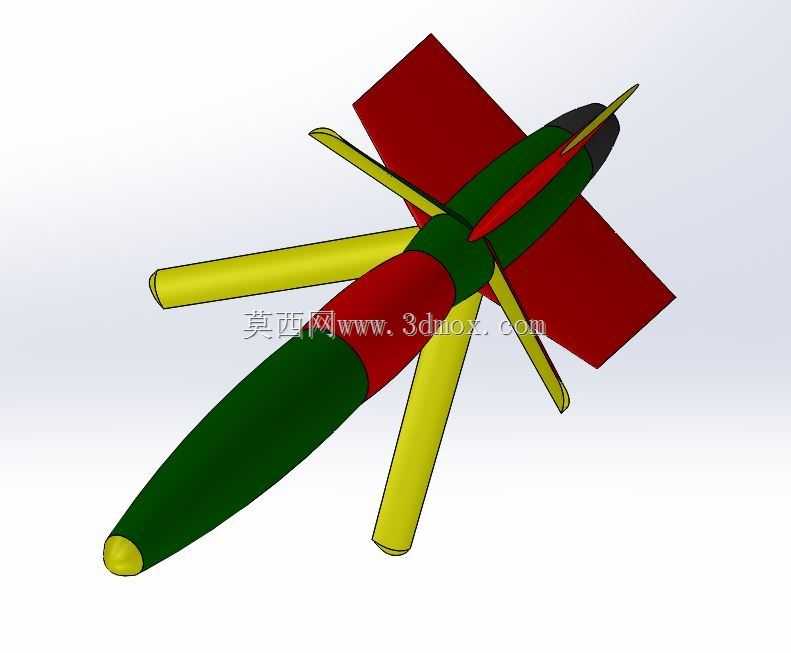

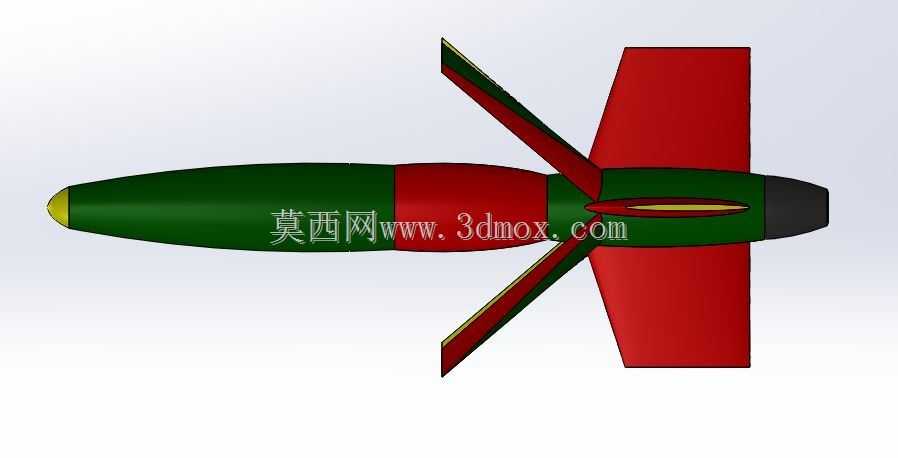

　　从功能特性层面拆解，该造型的弹体采用长径比优化的旋成体构型，头部为钝圆过渡的卵形端头，能够有效降低跨音速飞行阶段的波阻，减少飞行过程中的动能损耗；弹身中段为等直径圆柱段，是战斗部、制导组件以及动力模块的核心安装舱段，设计时预留了足够的内部安装空间，可根据任务需求适配不同当量的毁伤单元以及制导修正组件；弹体尾部设置了两组不同功能的翼面结构，其中大后掠角的红色主翼为固定式稳定翼，翼面采用对称翼型，主要作用是在飞行全程提供足够的法向升力，保证弹体的静稳定度，避免飞行过程中出现滚转、偏航等失稳状态；而呈十字分布的黄色长条状翼面为可动操纵舵面，舵面转轴与弹体轴线垂直，可通过舵机驱动偏转，实时修正飞行弹道偏差，保证末端命中精度。

　　在设计思路的落地过程中，首先需要结合弹道计算结果确定弹体的整体长径比，过长的弹体会增加挂载时的结构干涉风险，过短的弹体则会压缩内部组件的安装空间，同时降低飞行稳定性。翼面的位置布局经过多轮气动仿真迭代，主翼布置在弹体质心稍靠后的位置，能够让全弹的压力中心位于质心之后，保证飞行过程中的静稳定裕度处于合理区间，避免出现过稳定导致的弹道修正迟钝，或是稳定度不足导致的飞行发散问题；操纵舵面布置在弹体尾部，距离质心的力臂长度经过优化，能够用较小的舵偏角获得足够的操纵力矩，降低舵机的输出功率需求，同时减少舵面偏转带来的附加阻力。

　　从外形尺寸与安装边界来看，弹体最大直径需要匹配现役主流载机的挂架接口尺寸，保证能够适配标准的挂梁安装结构，弹体总长度需要控制在载机挂载的允许包线范围内，避免在载机起降、机动过程中与机身、地面或是其他挂载物发生干涉。翼面的展长经过严格控制，主翼展开后的最大宽度不超过挂架的横向安全间隙，舵面的偏转行程范围内无结构遮挡，保证舵面偏转至最大角度时不会与主翼、弹身发生运动干涉。弹体尾部的端头结构预留了动力装置的安装接口，可根据射程需求选配不同推力的固体火箭发动机，头部的钝端头预留了导引头的安装窗口，可适配红外、雷达等不同制导模式的导引头组件，整体结构采用模块化设计思路，不同舱段之间通过标准连接环对接，能够根据任务需求快速更换不同功能舱段，提升装备的任务适配能力。

　　在实际工程应用中，这类三维模型可直接导入气动仿真软件，计算不同马赫数、不同攻角下的弹体气动参数，为弹道设计提供基础数据支撑；也可导入有限元分析软件，校核挂飞状态下弹体、翼面的结构强度，验证大过载机动条件下的结构可靠性；还可用于虚拟实训场景，为装备操作、挂载训练提供可视化的三维载体，降低实装训练的成本与风险。设计过程中所有的曲面过渡、翼面厚度、连接结构都严格遵循航空弹药的设计规范，没有冗余的装饰性结构，每一处几何特征都对应实际的工程功能需求，能够直接对接后续的详细结构设计环节。
