2500A大电流开关单元柜体结构设计

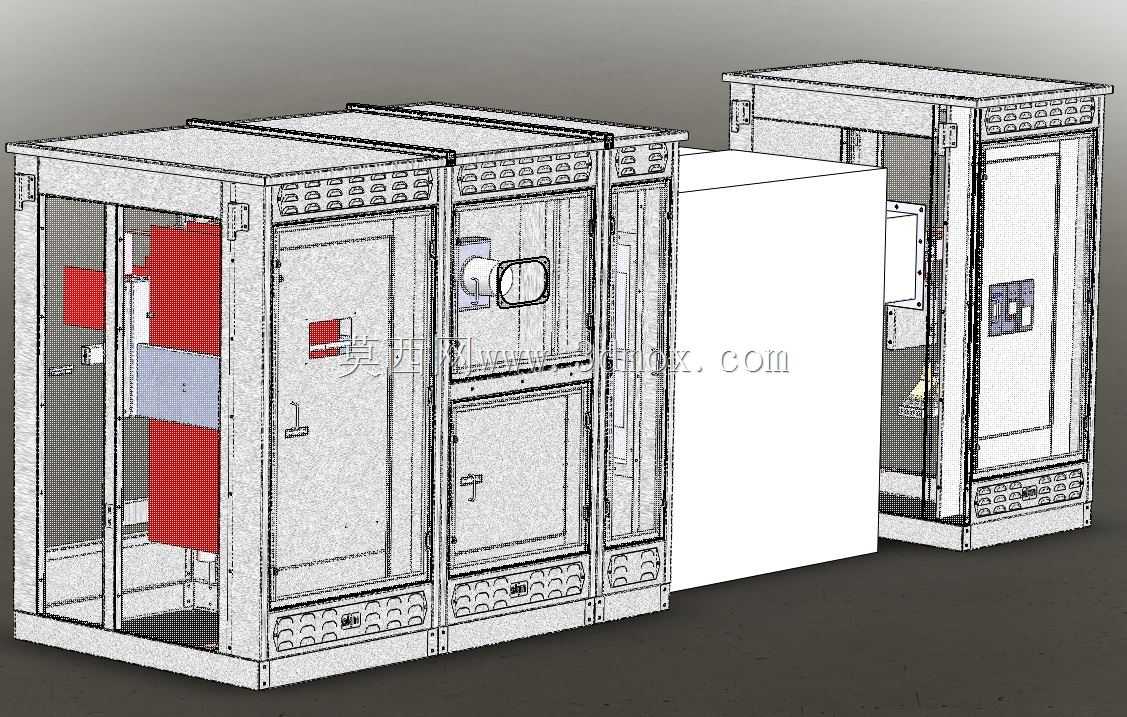

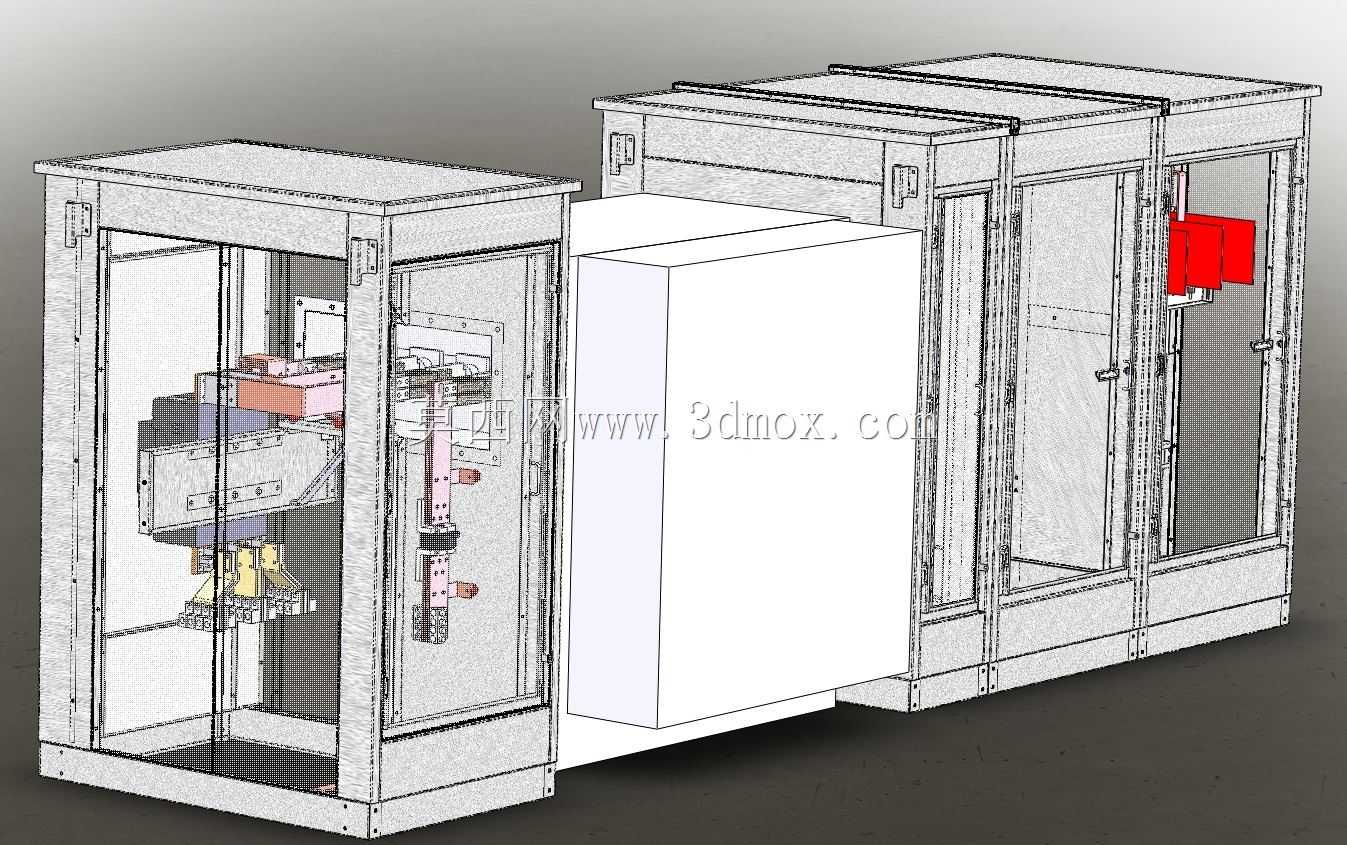

在低压配电系统的进线侧、母联分段这类大电流传输节点，2500A等级的开关单元一直是结构设计的难点，既要满足载流部件的温升控制要求，又要兼顾柜内操作安全、检修便利性，同时还要适配不同配电房的安装排布边界。这套开关单元采用并排多柜拼接的结构形式，左侧为开关操作仓，中间预留母线扩展连接空间，右侧为出线及功能扩展仓，整体框架采用覆铝锌板折弯拼接成型，摒弃了传统焊接框架的变形问题，所有连接点位均采用自攻锁紧螺钉搭配定位凸台，装配时不需要额外做配钻加工，能有效提升现场拼装的效率。

从实际应用场景来看，这类2500A开关单元多用于商业综合体的主配电室、工业厂房的总进线配电、数据中心的低压输入侧，这类场景的共性是持续载流量大，短路耐受电流要求高，日常运维过程中需要频繁做红外测温、触头状态检查，所以设计时在操作仓的门板上预留了观察窗位置，不需要打开柜门就能观察内部开关的分合状态、触头的变色情况，同时柜门的开启角度达到135度，柜内的开关安装板采用铰链式翻转结构，检修时可以将安装板整体翻出，不需要探身进入柜内操作，能大幅降低运维人员的触电风险。

功能设计上，仓室之间采用金属隔板做全分隔处理，开关仓、母线仓、出线仓之间完全隔离，即使单个仓室内出现拉弧故障，也不会快速蔓延到相邻仓室，母线连接区域的绝缘件采用耐温130摄氏度的DMC材料压制成型，母排固定点的间距控制在300毫米以内，避免大电流通过时母排产生电动力形变，同时母排搭接面做了镀锡压花处理，降低接触电阻，减少长期运行时的接头发热问题。柜顶预留了母线桥的连接接口，既可以做顶部上进线，也能适配柜侧的水平母排连接，满足不同排布方式的配电房走线需求。

安装边界方面，单柜的宽度尺寸适配标准800毫米宽的低压柜模数，深度方向控制在1000毫米，能够兼容市面上绝大多数主流低压开关柜的安装基础，柜底预留了200毫米高的电缆仓，下进线时电缆的弯曲半径能够满足3*240平方毫米多根电缆并行的弯曲要求，不需要额外抬高柜体基础。柜体的防护等级达到IP40，能够阻挡直径1毫米以上的固体异物进入，适配普通室内配电室的使用环境，如果是多尘、潮湿的特殊场景，还可以在门板接缝处加装发泡密封胶条，将防护等级提升到IP54，不需要改动主体框架结构。

设计过程中重点考虑了载流部件的散热路径，开关仓的上下位置预留了自然通风的散热孔，散热孔采用百叶窗结构加防尘网，既保证空气能够形成对流带走柜内热量，又能避免蚊虫、灰尘大量进入柜内，通过热仿真验证，在额定2500A电流持续运行的状态下，柜内母排的最高温升控制在65K以内，开关触头的温升不超过55K，完全满足低压成套开关设备的国标要求。同时柜内的接地回路采用全框架等电位连接，门板、安装板、框架之间都预留了接地螺钉连接位，接地导线的截面积不小于6平方毫米，保证故障时接地回路能够可靠导通，避免柜体带电位带来的安全隐患。

在操作联锁设计上，开关的分合位置与柜门的开启做了机械联锁，只有当开关处于分闸位置时，才能打开操作仓的柜门，同时开关的操作手柄采用外挂式结构，操作时的力臂长度经过优化，分合闸操作力控制在200N以内，操作人员不需要借助额外工具就能完成分合闸操作。柜内还预留了二次元件的安装导轨位置，可以根据需求加装电流互感器、多功能电表、弧光保护传感器等二次设备，导轨采用标准35毫米宽度，兼容市面上所有标准尺寸的二次元件，不需要额外做安装孔的适配加工。
