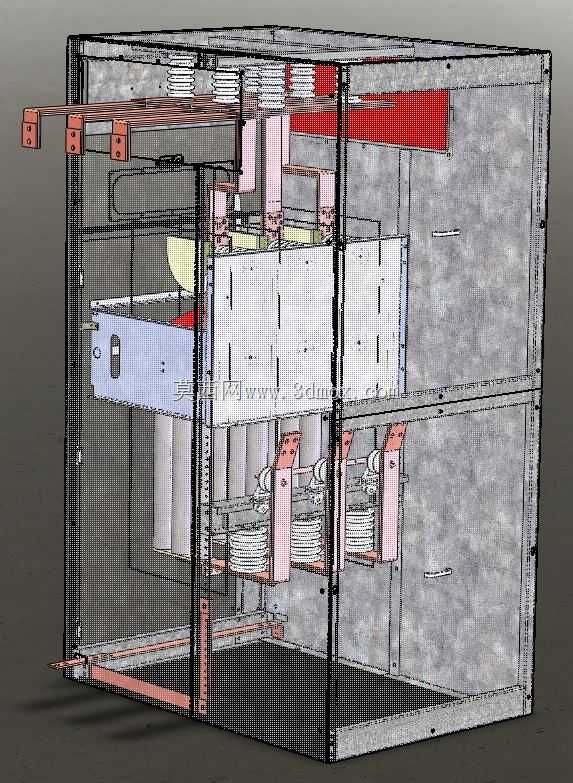

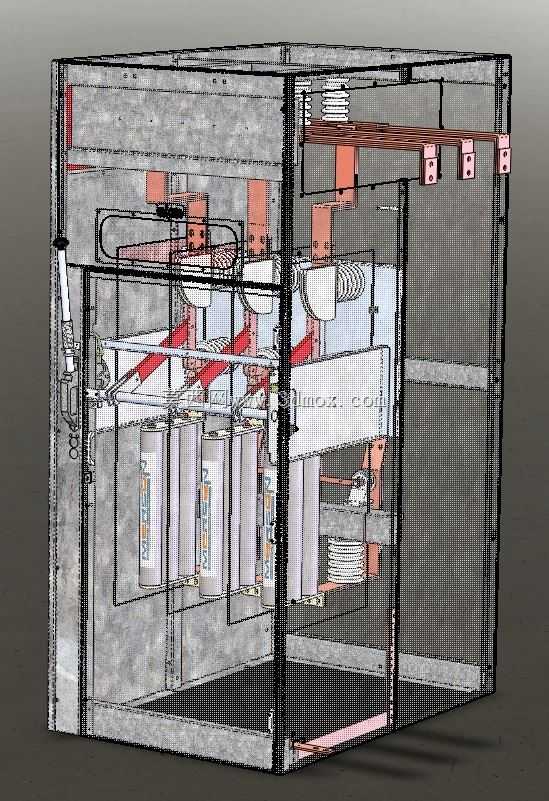

带方形D开关的NEMA1主开关柜结构设计

在工业低压配电场景中，这类符合NEMA1防护标准的主开关柜，多部署在干燥无强腐蚀的车间配电间、厂房总进线侧，承担整片区低压负荷的通断控制、过载与短路保护职能，是低压配电系统进线端的核心防护与分断单元。从结构设计逻辑来看，这款柜体采用框架式拼装结构，主框架采用标准型材折弯拼接，兼顾柜体刚性与装配灵活性，外壳防护等级适配NEMA1要求，可阻挡直径大于50mm的固体异物进入，完全满足室内常规配电环境的防护需求，无需额外做户外防水密封结构，有效控制柜体整体制造成本与装配复杂度。柜内集成方形D开关作为主分断元件，主母排采用分层排布设计，三相母排之间预留足够的电气安全间隙，母排外侧加装绝缘防护隔板，避免检修过程中误触带电部位，同时减少母排间发生弧光短路的风险。从安装边界来看，柜体底部预留标准化的进线电缆安装孔位，可适配多根大截面进线电缆的压接固定，柜内安装梁采用可调节式设计，可根据实际选型的开关元件尺寸调整安装位置，适配不同电流等级的方形D开关安装需求，无需重新加工柜体安装孔位，提升柜体的通用适配性。柜内的操作机构采用联动式设计，操作手柄延伸至柜体正面门板，操作人员无需打开柜门即可完成主开关的分合闸操作，门板与主开关之间设置机械联锁装置，只有当主开关处于分断位置时，才能打开柜体前门进行检修作业，从机械结构上避免带电开门操作的安全隐患。柜内还预留了互感器、二次端子排的安装区域，可根据配电系统的计量、保护需求加装对应的二次元件，二次走线采用独立的走线槽布置，与一次主回路母排保持安全距离，减少一次回路对二次控制信号的电磁干扰。柜体的散热设计采用自然通风结构，在柜体顶部与底部分别设置通风孔，通风孔内侧加装防尘滤网，既保证柜内元件工作产生的热量能够通过空气对流散出，又能阻挡外界灰尘进入柜内堆积在电气元件表面，降低元件因积尘导致的绝缘下降风险。从实际使用场景来看，这类主开关柜通常作为车间低压配电的总进线柜使用，下端可对接多个馈电回路柜，为车间内的生产设备、照明系统、辅助用电设备提供总电源分断与保护，当后端回路出现严重过载或短路故障时，主开关可快速分断，切断故障区域电源，避免故障范围扩大影响整个配电系统的运行。在结构建模过程中，需要重点关注各带电部件之间的电气间隙、爬电距离是否符合低压配电设计规范要求，操作机构的运动行程是否与门板、柜内其他部件存在干涉，母排的折弯半径、固定点间距是否满足载流与动热稳定要求，柜体框架的连接强度是否能够承受开关分断时产生的冲击力，以及门板关闭后的缝隙均匀度是否满足防护等级要求。这款柜体的结构设计充分考虑了室内配电场景的实际使用需求，在保证安全性能的前提下，尽可能优化装配流程，减少非标加工件的使用，降低生产制造成本，同时预留足够的扩展空间，方便后期根据配电系统的升级需求加装元件或调整回路配置。
