4000A低压母联交换台柜体结构设计

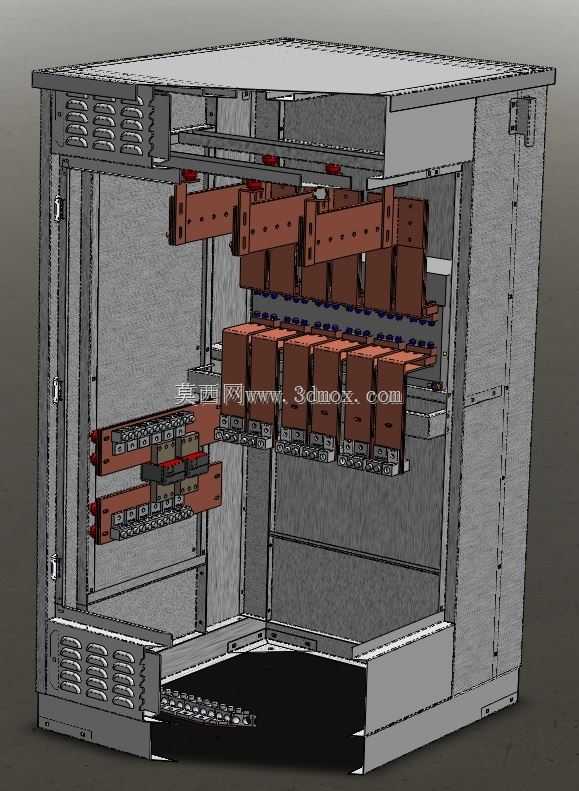

这款4000A等级的低压交换台，核心应用场景是低压配电系统的两段母线联络环节，常见于大型工业厂房配电间、商业综合体变配电室、数据中心供配电系统中，承担两段母线的负荷切换、连通分段功能，在单段母线检修或者故障状态下，可通过该柜实现负荷转供，保障重要负载的持续供电，避免大面积停电带来的生产停滞、设备停运损失。从结构设计来看，柜体采用拼装式框架结构，侧梁、立柱、上下横梁均采用标准C型材拼接，安装孔位按25mm模数排布，方便内部元器件的安装调整，适配不同品牌的断路器、母排支架的安装需求。柜体的进出线通风槽分别设置在柜体下部进线侧和上部出线侧，采用冲压成型的格栅式通风孔，既保证柜内大电流工况下的空气对流散热，又能防止异物进入柜体内部，防护等级满足IP30要求，适配室内固定安装场景。内部母排排布采用分层设计，主母排布置在柜体上部腔体，三相母排按相序分层排布，母排之间采用绝缘支撑件固定，相间、相对地的电气间隙严格满足低压配电设计规范要求，4000A等级的主母排采用多片铜排并联的结构，降低单根母排的电流密度，减少大电流工况下的母排发热，母排搭接面做搪锡处理，降低接触电阻，避免长期运行出现搭接面过热烧蚀的问题。断路器安装腔位于柜体中部，采用抽屉式安装结构设计，配套的导轨、定位机构、二次插接件预留位置充足，方便断路器的摇进摇出操作，操作机构的机械联锁位置预留合理，可实现断路器分闸位置才能摇入摇出、合闸状态下柜门无法开启的联锁防护，避免误操作带来的安全风险。下部腔体为出线电缆室，预留了电缆固定支架、接地铜排的安装位置，电缆弯曲半径满足大截面电力电缆的施工要求，电缆室与断路器室、母排室之间采用金属隔板分隔，实现隔室间的故障隔离，避免单隔室故障蔓延至整个柜体。从安装边界来看，柜体的底部预留了基础槽钢安装的固定孔位，孔位间距适配常规10号槽钢的安装间距，柜体顶部预留了母排桥接的法兰开口，可与相邻进线柜、出线柜的母排室连通，实现整段母线的连通。柜体的外形深度适配配电间的操作维护通道要求，正面操作通道预留距离满足规范要求的最小操作距离，侧面维护通道预留空间可满足母排检修、二次接线维护的操作需求。设计过程中重点考量了大电流工况下的动热稳定性能，母排支撑件的间距经过核算，可耐受4000A等级下的短路电动力冲击，避免短路故障时母排变形、支撑件断裂的问题；柜体框架的拼接螺栓均采用防松结构，长期运行不会因为电动力振动出现螺栓松动。柜内的接地系统采用全柜连通的接地铜排，柜门、隔板、框架之间均采用接地导线可靠连接，保障运维操作时的人身安全。二次线缆走线槽布置在柜体侧梁内侧，强弱电走线分离布置，避免大电流母排的电磁干扰影响二次控制回路的信号稳定性，线槽预留的备用空间充足，可满足后期二次回路改造、增加检测元件的布线需求。
