户内高压负荷开关单元结构设计

本次呈现的开关单元结构，主要面向10kV户内配电系统的环网柜、箱变内部配套场景，承担配电线路的负荷电流分合、故障隔离的核心功能，是配电网末端电能分配环节的关键执行部件，广泛应用于住宅小区配电房、工商业用户进线柜、工业园区环网供电节点中，日常运行中需要完成正常负荷下的电路接通与分断操作，同时在上级保护动作后配合完成故障段隔离，缩小停电影响范围。

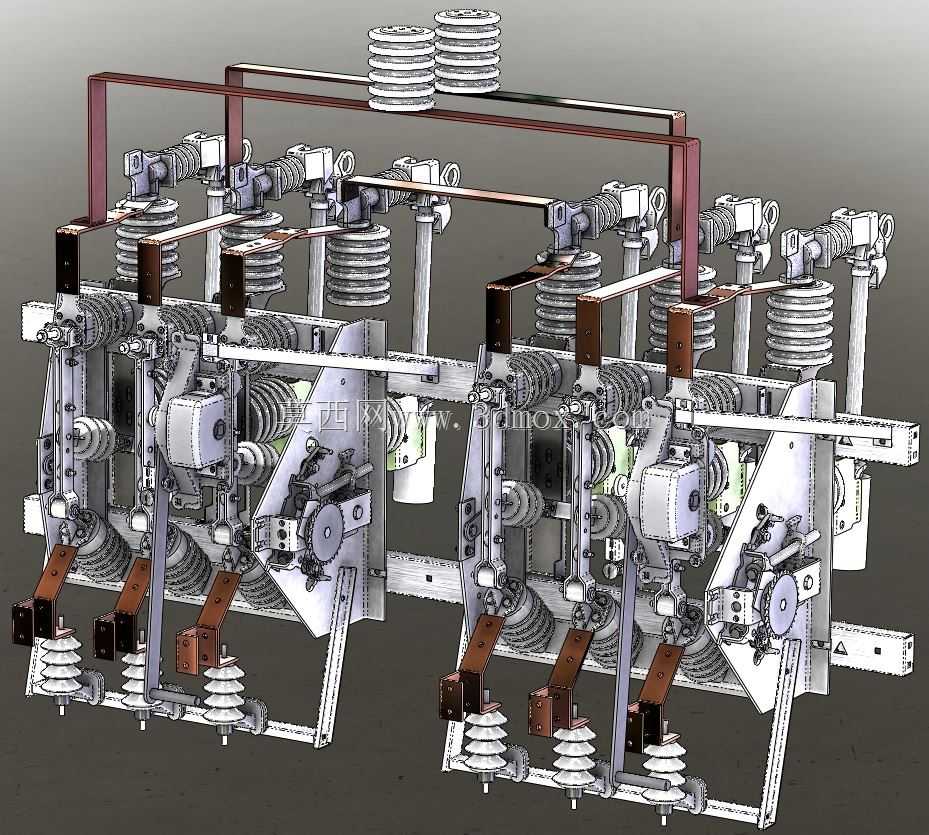

从结构设计逻辑来看，整个单元采用三相共架式布局，每相独立配置绝缘支柱、灭弧室、操作传动组件，相间通过金属安装横梁实现刚性连接，既保证了相间安全绝缘距离，又控制了整体安装占用空间，适配常规环网柜的标准安装仓尺寸。绝缘部分采用环氧树脂浇注的支柱绝缘子搭配硅橡胶绝缘护套，爬电距离满足户内凝露工况下的绝缘要求，避免潮湿环境下发生相间闪络。主回路导电部分采用T2紫铜排加工，接触部位做镀银处理，降低长期通流后的接触电阻，减少发热损耗，额定电流下的温升控制符合低压电器相关温升标准要求。

操作传动结构采用四连杆联动机构，三相转轴通过同步连杆连接，保证分合闸动作时三相同期性偏差控制在允许范围内，避免非同期分合产生的操作过电压损伤后端用电设备。每相配置的真空灭弧室通过绝缘拉杆与传动机构连接，分闸时依靠储能弹簧的快速作用力带动动触头完成分断，灭弧室内的真空介质可以快速熄灭分断负荷电流时产生的电弧，不会产生明火或对外喷弧，适配柜内封闭安装的安全要求。

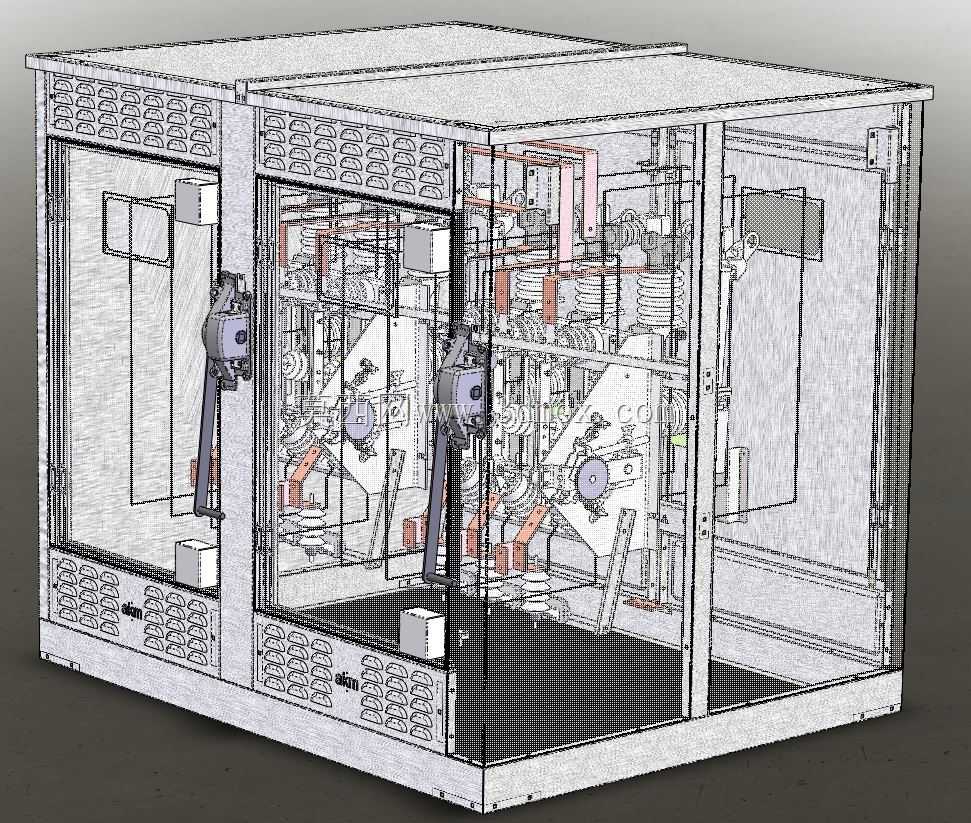

安装边界设计上，整体底部采用标准化安装孔位，可直接固定在环网柜的安装梁上，进出线铜排的连接位置匹配常规柜内母排的排布高度，不需要额外做过渡排调整，现场安装时仅需要完成主回路螺栓紧固、二次控制线接线、操作机构联动调试即可投入使用。单元侧面预留有接地开关的联动安装接口，可配套加装接地刀组件，实现检修时的主回路可靠接地，保障运维人员的作业安全。

在功能特性层面，该开关单元具备明显的分合闸位置指示，操作机构上的机械指示牌可以直观反映当前触头位置，避免出现假分假合的误判情况；同时配置有机械联锁结构，只有当开关处于分闸位置时才能操作接地开关合闸，接地开关合闸后开关无法进行合闸操作，从机械结构上杜绝带负荷拉合接地刀、带接地刀合闸的恶性误操作风险。整体结构的易损件均采用模块化设计，灭弧室、绝缘拉杆、储能弹簧等部件可单独拆卸更换，不需要整体拆解整个开关单元，降低后期运维的检修成本与停电时长。

设计过程中充分考虑了柜内安装的散热需求，主回路铜排的排布预留了足够的散热间隙，相间绝缘件不会遮挡铜排的散热通道，长期满负荷运行时各部位温升不会超过材料允许的温度上限，避免绝缘材料提前老化失效。操作力的设计匹配常规手动操作机构的出力范围，现场运维人员使用标准操作手柄即可完成分合闸操作，不需要额外施加过大的操作力，同时机构具备足够的机械寿命，可满足数千次分合闸操作后仍保持动作精度与同期性要求。
