600A户内高压开关设备结构设计

　　这套600A开关设备主要面向10kV及以下电压等级的户内配电场景，常见于工业厂房配电室、商业建筑变配电所、中小型变电站的馈线回路，承担线路的接通、分断以及故障状态下的保护隔离职能，日常运行中需要承载额定持续工作电流，在回路出现过载、短路工况时配合保护元件快速切断故障段，避免事故范围扩大，保障上下游配电设备的运行安全。

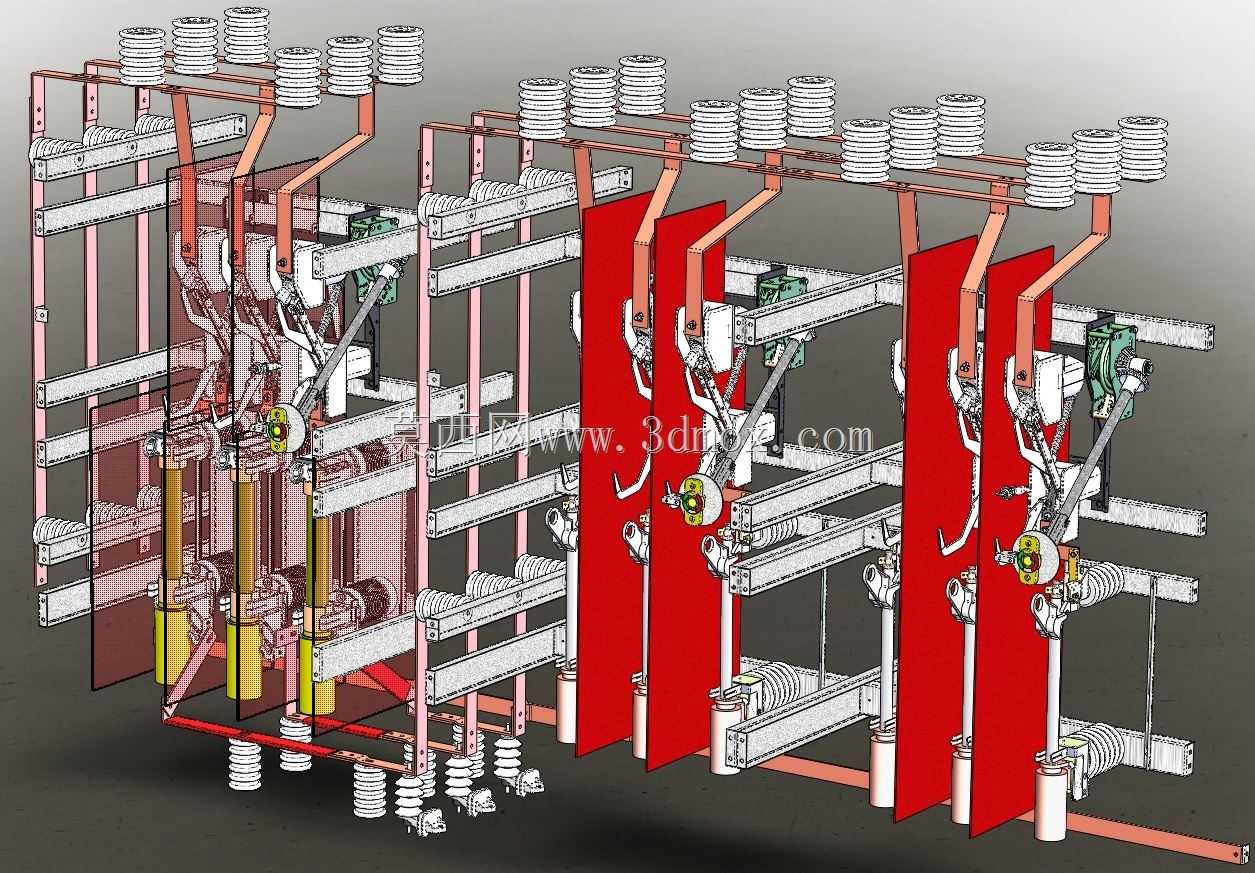

　　从结构设计逻辑来看，整体采用拼装式框架结构，主框架采用标准型钢折弯拼接而成，各功能隔室之间采用金属隔板加绝缘衬板的形式做分隔，避免不同回路之间的电弧窜扰，也能降低检修时的误触风险。设备上部布置母线系统，三相母线分层排布，每相母线外部套设对应的绝缘支撑件，也就是图中可见的堆叠式绝缘子结构，这类绝缘子不仅要承担母线的承重载荷，还要满足不同相之间、相对地之间的绝缘爬距要求，避免潮湿、积灰环境下出现沿面放电问题。母线搭接位置做了镀锡处理，降低接触电阻，避免长期运行时搭接面过热氧化。

　　中部为断路器安装室与操作机构腔，三相主回路的灭弧室垂直布置，操动机构通过连杆结构实现三相触头的同步分合，设计时特意调整了连杆的传动比，保证分闸速度满足灭弧要求，同时降低操作力矩，手动操作时不会出现卡滞、费力的情况。相间设置红色绝缘隔板，直接固定在框架的安装卡槽内，不需要额外打孔固定，既提升了相间绝缘强度，也方便后期检修时快速拆卸。每相回路都配置了独立的触头压力弹簧，保证合闸状态下动静触头的接触压力稳定，避免大电流通过时触头弹跳引发的拉弧烧蚀问题。

　　下部为电缆室与接地开关安装位置，电缆终端接入后通过铜排与下触头连接，接地开关的转轴与主开关操作机构设置了机械联锁，只有当主断路器处于分闸位置、柜体后门关闭到位时才能操作接地开关合闸，从机械结构上杜绝带地线合闸、带电挂地线的误操作风险。电缆室预留了足够的电缆弯曲半径空间，适配不同截面的电力电缆接入，底部设置了可拆卸的封板，方便现场施工时调整电缆开孔位置。

　　安装边界方面，设备整体宽度适配标准柜型的安装模数，单柜宽度满足600A电流等级的散热与绝缘距离要求，深度方向预留了二次线缆的布线槽空间，二次线沿着柜体侧边的走线槽布置，与主回路高压部分保持足够的安全距离，避免高压串入二次回路损坏测控元件。柜体顶部预留了母线桥的连接接口，多柜并排安装时可以直接通过母线桥实现柜间母线连接，不需要现场额外加工母排。柜体的安装孔位按照标准配电室的基础槽钢尺寸设计，现场安装时直接将柜体与基础槽钢焊接固定即可，不需要额外调整安装尺寸。

　　散热设计上，因为600A属于中等电流等级，柜体在母线室、电缆室的对应位置设置了自然通风孔，通风孔处加装了防尘网，既保证柜内热量能够自然散出，也能避免灰尘、小动物进入柜内引发短路故障。所有外露的金属构件都做了防腐喷塑处理，适配户内配电室的运行环境，不会因为长期潮湿出现锈蚀问题。操作面板上的分合闸指示位置直接与机构转轴联动，没有采用间接指示结构，避免指示错位引发的误判。
