工业落地式双开门电气盘柜结构设计

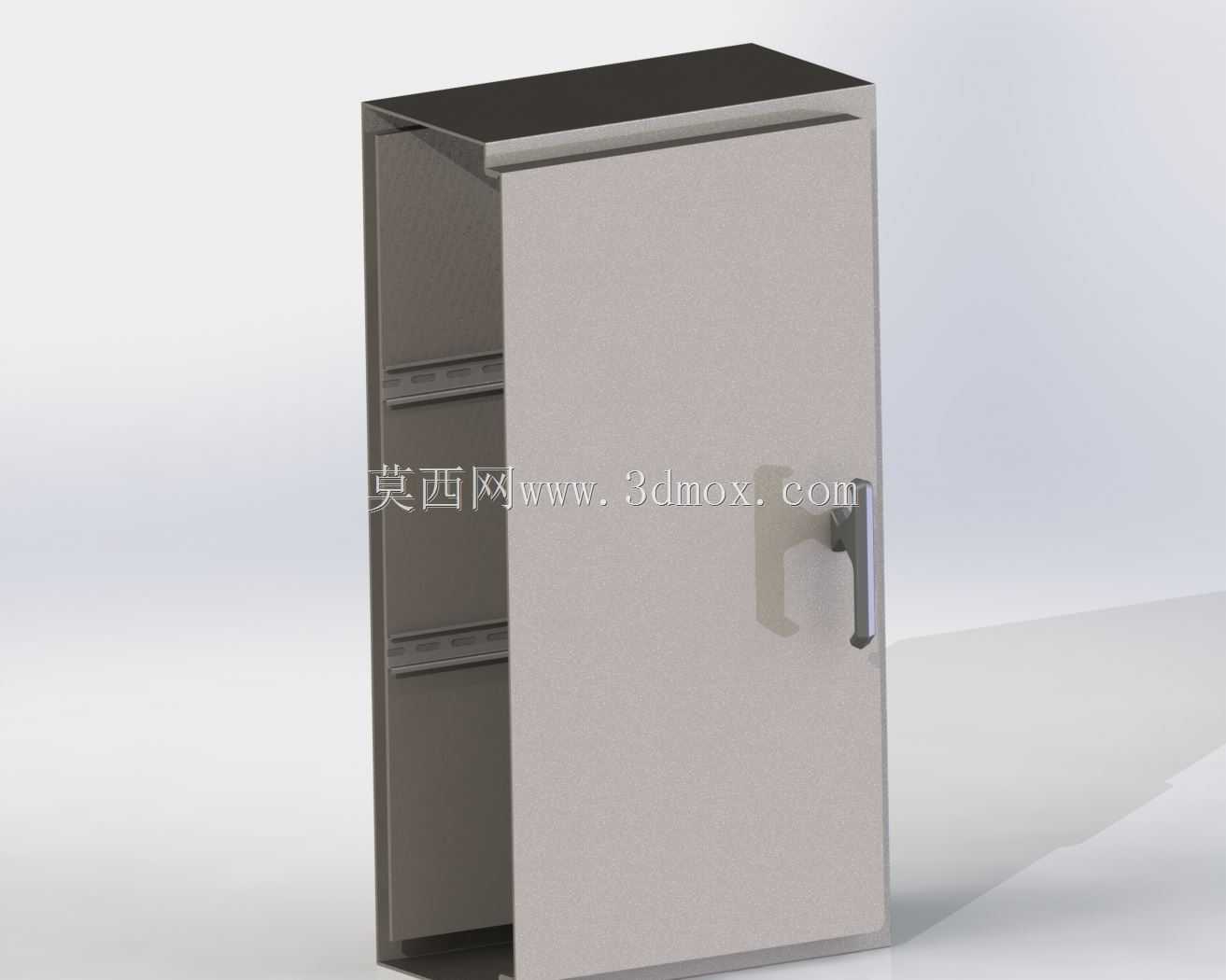

　　在工业配电、车间设备集中控制、小型生产线电控集成场景中，这类落地式双开门电气盘柜是承载低压电气元件、实现回路分合控制与设备配电保护的核心载体，区别于壁挂式小尺寸电控箱，该款柜体采用落地安装形式，预留了充足的内部元件排布空间，可同时容纳断路器、接触器、接线端子排、小型PLC模块、开关电源等多类电控元件，适配单机设备配套、车间区域配电分支、小型自动化产线主控等多类使用场景。从结构设计逻辑来看，这款柜体采用标准冷轧钢板折弯拼接的钣金工艺路线，整体为长方体封闭式结构，顶部做了微凸的防水檐设计，即便安装在半露天的车间连廊、设备旁临时配电区域，也能避免顶部积灰、凝露滴水直接渗入柜体内部，降低元件受潮短路的风险。柜体设置双开门结构，

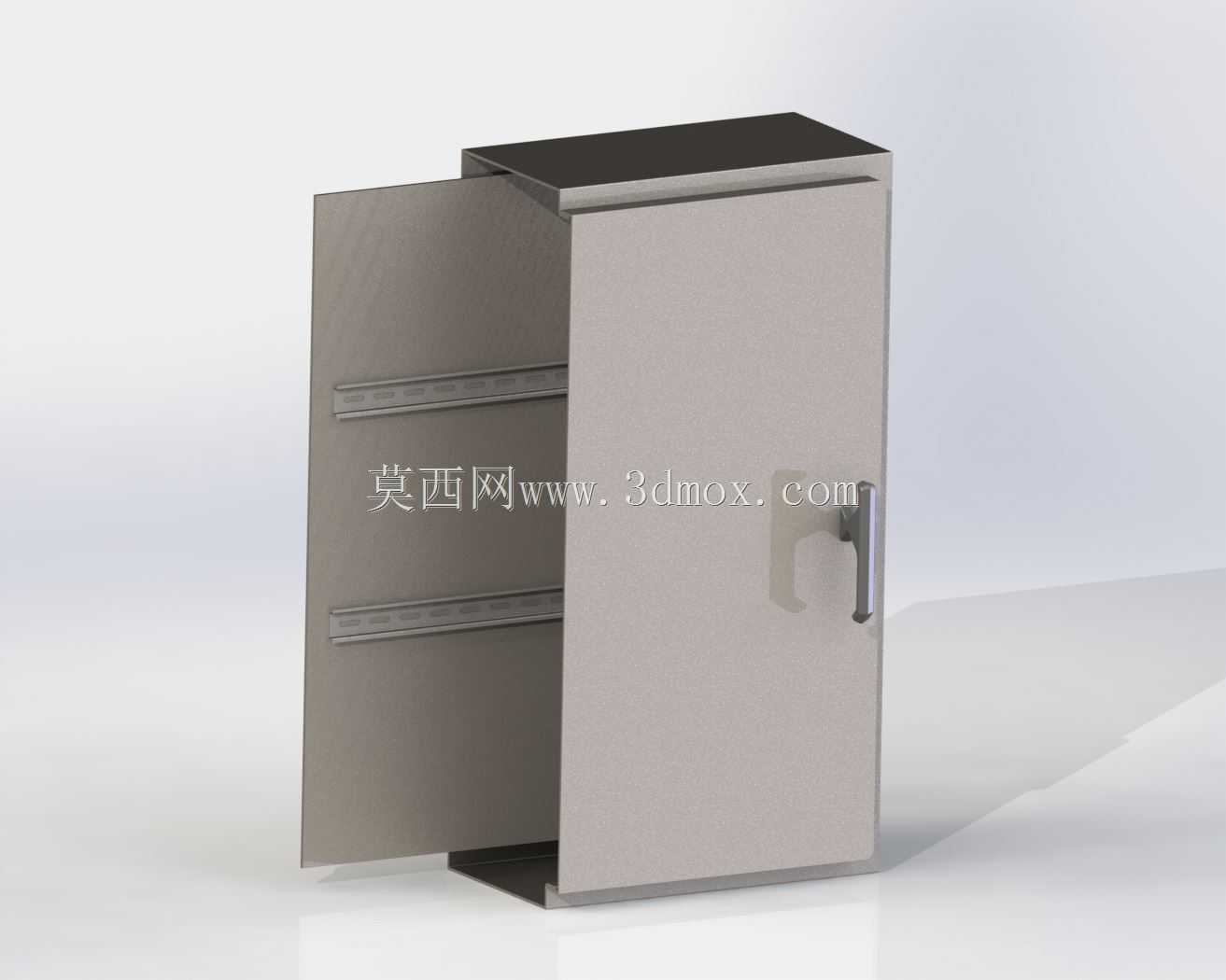

　　其中一侧门为常闭检修门，另一侧为主操作门，主操作门预留了门锁安装位，配套嵌入式金属拉手，日常运维时可单独开启主操作门完成回路分合、参数调整操作，需要进行内部元件更换、线路整理时可同时开启双门，获得无遮挡的内部操作空间，相比单开门大尺寸柜体，双开门结构的单扇门尺寸更小，长期开关使用不易出现门板变形下垂的问题，密封性能更稳定。内部设计了两层横向安装梁，安装梁上预留了标准模数的安装孔位，可根据元件排布需求灵活调整安装高度，既可以在安装梁上固定DIN导轨来装配标准导轨式电气元件，也可以直接打孔固定大型断路器、变频器这类非导轨安装的器件，柜体底部预留了进出线敲落孔，可根据现场布线方向选择从底部或者侧面开孔穿入电缆，孔位周边做了翻边处理，

　　避免穿线时划伤电缆绝缘层。从安装边界来看，这款柜体的深度适配常规车间靠墙安装的空间要求，不需要预留过大的后部检修空间，柜体底部设置了安装固定脚，可通过膨胀螺栓直接固定在水泥地面上，也可以搭配10号槽钢制作的安装底座抬高安装，避免地面积水浸泡柜体底部。门板内侧预留了密封胶条的安装槽，装配发泡密封胶条后，关门时胶条被均匀压缩，可达到IP54左右的防护等级，能够阻挡车间内的金属粉尘、切削液飞溅进入柜体内部，适配机加工车间、焊接车间这类环境相对恶劣的工业场景。在建模过程中，所有钣金折弯处都预留了合理的折弯内R角，匹配常规钣金加工厂的折弯刀具参数，不需要定制特殊刀具即可完成加工，柜体的拼接边采用内点焊加外部满焊后打磨的工艺路线，

　　既保证了柜体整体结构强度，也能避免焊缝外露影响外观平整度，门板与柜体的连接采用隐藏式合页，从柜体外部看不到合页结构，既提升了外观整体性，也能避免外部磕碰损坏合页导致柜门无法正常开启。考虑到电气元件运行时的散热需求，柜体顶部可根据实际使用需求加装通风过滤网组或者小型散热风扇，对应的安装孔位在建模时已经做了预留设计，用户可根据柜内元件的总发热功率选择是否装配散热配件，不需要额外对柜体进行二次打孔加工。柜内的安装梁采用镀锌钢板材质，相比普通冷轧钢板喷涂的安装梁，镀锌层的导电性能更稳定，可直接作为柜内元件的接地连接排使用，减少额外接地铜排的装配工作量，同时镀锌层的防锈能力更强，在长期使用过程中不会因为锈蚀导致元件安装松动、接地接触不良的问题。
