带气浮导向的梁架倾斜实验测试装置

这套装置主要面向精密运动特性测试、梁类构件倾斜工况性能验证类实验场景搭建，常见于高校机械实验室、精密传动部件研发测试环节，用来模拟不同倾斜角度下直线运动组件的运行状态，采集气浮支承结构在非水平安装条件下的承载、运动精度、阻力变化等核心参数，为气浮导轨、直线直驱类部件的工况适配设计提供实测数据支撑。

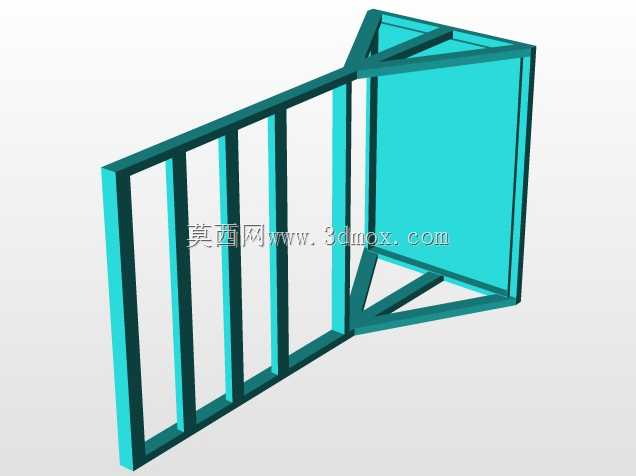

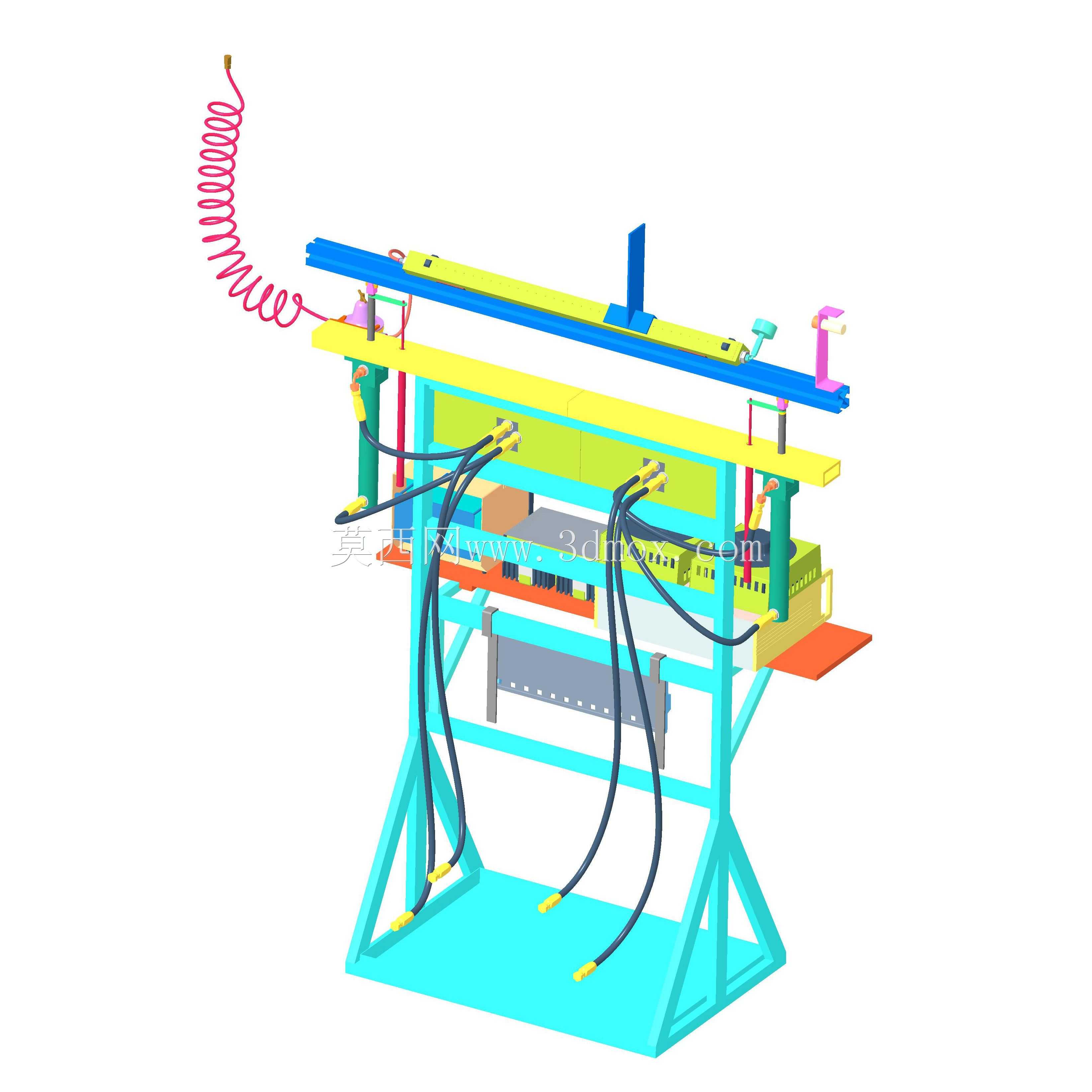

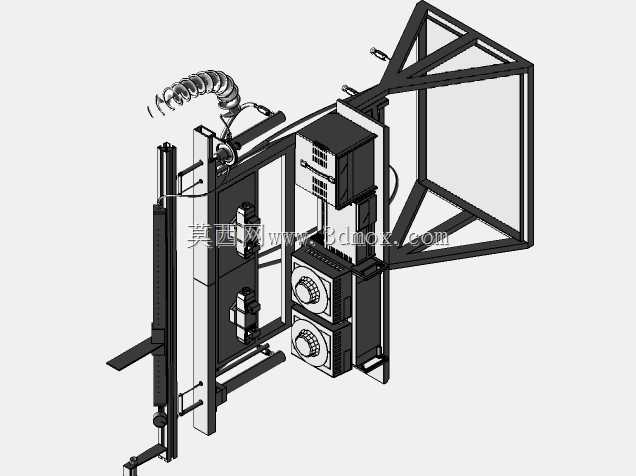

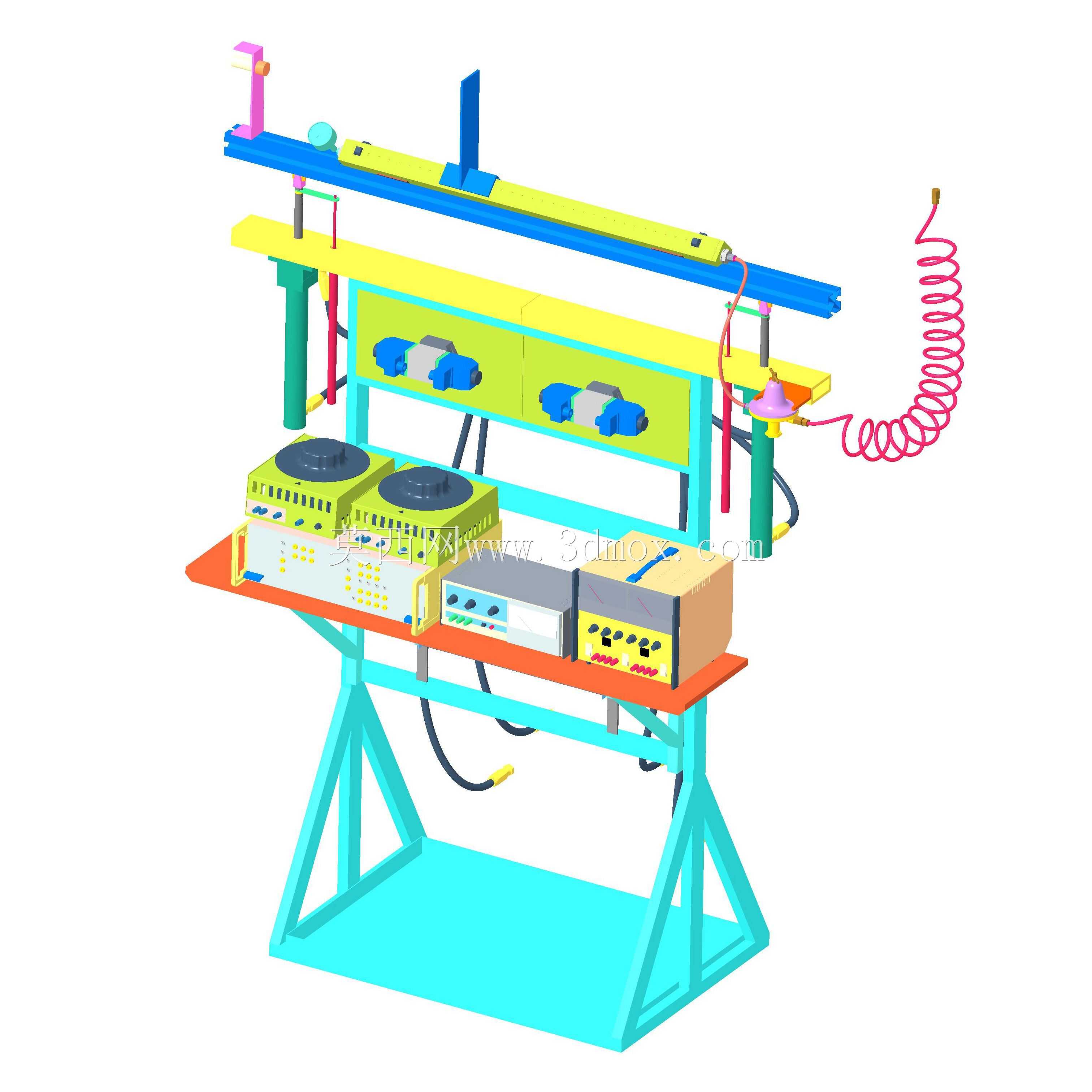

从结构布局来看，装置采用方管焊接的一体式桁架作为主体承载框架，底部为整板式安装底座，框架支腿采用斜撑加强结构，保证整体刚性，避免实验过程中框架形变影响测试数据准确性。上层设置双层平行梁安装面，下层梁面为固定基准面，上层梁面通过侧边铰接结构与程控执行器输出端连接，执行器动作时可带动上层梁面绕铰接轴在设定角度范围内倾斜，角度调节范围覆盖0到15度，可模拟不同安装倾斜度的工况条件。

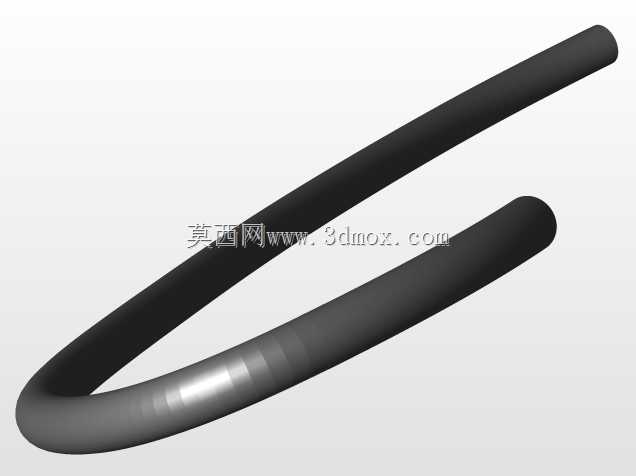

直线电机组件沿梁面长度方向布置，配套的气浮轴承滑块套设在直线电机定子导轨上，气浮供气回路通过框架侧边排布的柔性气管连接，气管预留足够的摆动余量，避免梁架倾斜过程中管路拉扯影响滑块运动。上层梁面的端部设置有行程限位块与位置检测传感器安装位，可根据测试需求加装位移传感器、加速度传感器，实时采集滑块运动过程中的位置精度、运行平稳性数据。框架侧边预留的螺旋气管为外部气动执行元件的供气接口，可拓展搭配加载组件，模拟滑块带载运行的工况。

设计过程中优先考虑了安装边界的适配性，装置整体占地尺寸控制在1.2米长、0.8米宽、1.6米高范围内，底部底座预留通用地脚安装孔，可直接固定在实验室标准隔振平台上，不需要额外制作安装基础。气路走线全部沿框架内侧的线槽排布，避免管线外露干涉运动部件，所有运动部件的活动范围都设置在框架防护边界内，实验过程中不会出现部件超出框架轮廓的情况，满足实验室设备的安全防护要求。

功能实现上，这套装置可完成多类测试项目：既可以验证不同倾斜角度下气浮轴承的气膜稳定性，测试气浮支承在非水平工况下的承载能力变化，也可以采集直线电机在倾斜安装时的推力波动、定位精度数据，还能搭配不同截面的梁架构件替换上层安装梁，测试不同梁体刚度下运动组件的运行共振频率。程控执行器采用闭环控制，可实现倾斜角度的连续调节与任意角度锁止，不需要人工手动调整倾角，测试过程中可按照预设的倾角变化曲线自动完成多组工况的连续测试，减少人工操作带来的误差。

结构细节上，梁面的安装槽采用标准T型槽设计，可兼容不同规格的直线电机、气浮导轨安装，不需要额外加工转接板；所有气管接头都采用快插式结构，方便气路的拆装维护；框架表面做喷塑防锈处理，适配实验室长期使用的环境要求，不会因为潮湿环境出现锈蚀掉渣影响气浮轴承的洁净供气要求。滑块的运动行程可根据测试需求调整两端限位块的位置，最大行程可达800mm，覆盖多数中小型直线运动部件的测试行程需求。
