停车场U型防撞钢护栏结构设计

　　日常做厂区、停车场的安全防护结构选型时，这类U型落地式钢护栏是出镜率极高的构件，很多刚入行的结构设计师容易把它当成简单的弯管件随便画，实际落地时经常出现安装后高度不对、防撞强度不足、底座固定不牢的问题，得结合实际使用场景抠细节。

　　先讲实际应用场景，这类构件最常布置在停车场车位端头、厂区通道侧边设备旁、货架立柱迎车面、人行通道与车行道的分界处，核心作用是承受低速车辆的意外撞击，避免车辆越界碰撞后方的墙体、设备、货架或者行人，同时也能起到视觉警示的作用，提醒驾驶员注意边界位置。和常见的波形梁公路护栏不同，这类小尺寸钢护栏应对的是厂区、停车场内5km/h以内的低速碰撞，不需要做太长的连续段，大多是单组独立安装，单组覆盖的防护宽度刚好对应常规小型车的车头宽度范围。

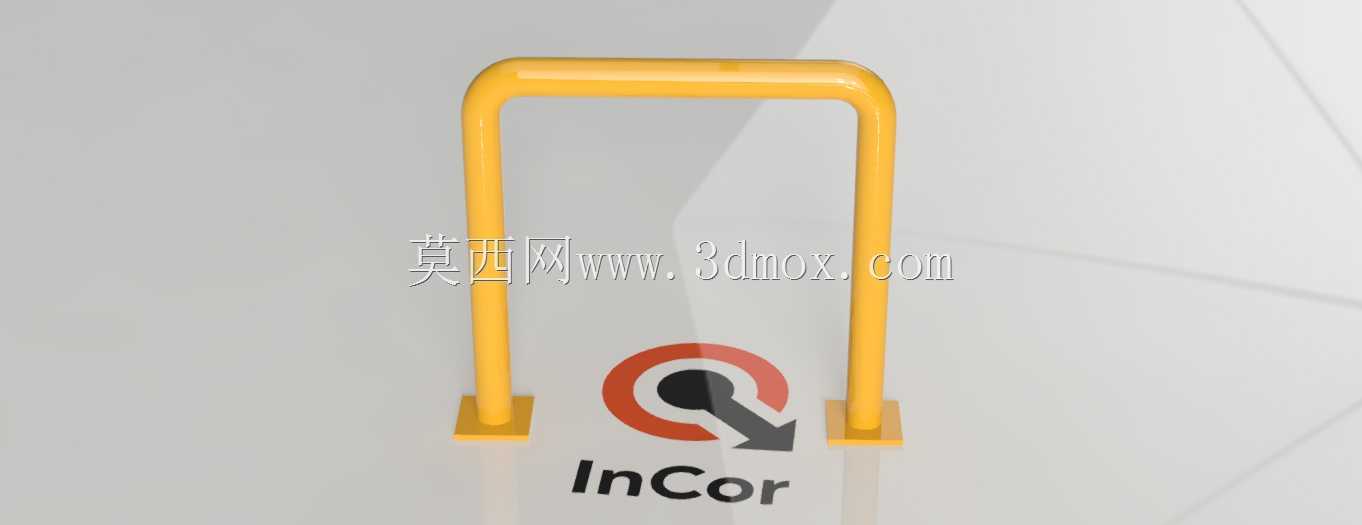

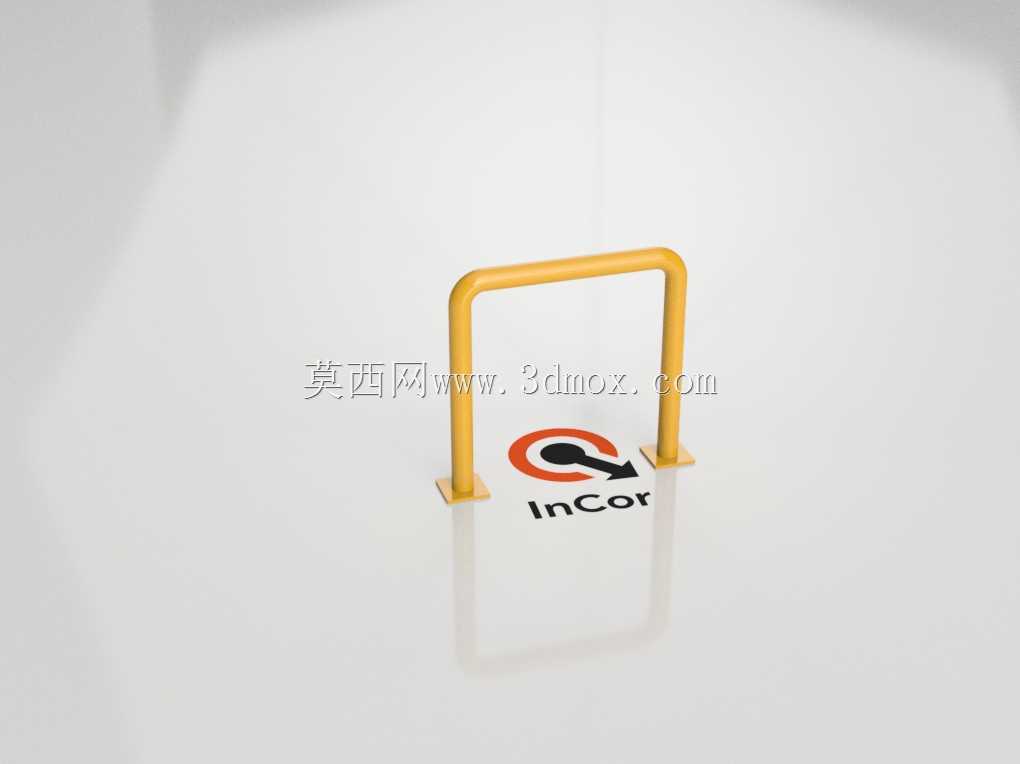

　　从功能特性上看，这款护栏采用圆管弯制成U型结构，没有尖锐的外凸棱角，哪怕人员不小心磕碰也不会造成严重的划伤，圆管的截面抗弯性能在同耗材情况下比方管更适合承受正面水平撞击，弯管处采用大圆弧过渡，没有应力集中的直角焊缝，长期受撞击也不容易在转角处出现开裂。表面做亮黄色警示涂装，在常规室内外光照环境下都有足够的辨识度，哪怕是光线较差的地下停车场，也能让驾驶员在较远距离就识别到防护边界。底部采用方形固定底板，和立柱满焊连接，底板上预留膨胀螺栓安装孔，不需要做预埋，直接在硬化的混凝土地面打膨胀螺栓就能固定，安装效率很高，后期如果需要调整防护位置，拆卸也很方便，不会对地面造成大面积破坏。

　　设计思路上，首先要匹配实际防护需求确定尺寸参数，这款护栏的立柱管径选用60.3mm的标准焊接钢管，壁厚根据防护等级选2.5-3mm即可，既不会因为管壁太薄受撞击就弯折，也不会因为管壁过厚造成材料浪费、整体重量过大增加安装难度。整体防护宽度设为600mm，高度设为600mm，这个尺寸刚好对应小型车辆前保险杠的高度范围，撞击时受力点正好在护栏的中部位置，不会出现车辆直接从护栏上方越过去、或者护栏太低卡到车辆底盘的问题。弯管的转角半径控制在管径的2-3倍，弯制时采用冷弯工艺，避免热弯造成管壁变形、表面涂层破坏，弯制后要做整形处理，保证两根立柱垂直平行，安装后不会出现立柱歪斜、和地面不垂直的情况。

　　安装边界方面，首先要求安装地面是厚度不小于100mm的硬化混凝土地面，混凝土强度不低于C20，如果是沥青地面或者松软地面，不能直接打膨胀螺栓安装，需要提前做混凝土预埋基础，基础尺寸不小于300300200mm，保证固定强度。安装时单组护栏的中心要对准防护对象的迎撞面中心，相邻两组护栏如果需要连续布置，间距控制在100mm以内，避免出现过大的缝隙让车辆或者异物卡入。底板的膨胀螺栓选用M10规格的金属膨胀螺栓，每个底板打2个螺栓固定，螺栓打入地面的深度不小于80mm，安装后要把螺栓的盖帽盖好，避免螺栓外露生锈、磕碰行人。另外要注意，这类护栏不能用于高速通道的防撞，也不能作为承重构件使用，仅作为低速防撞和边界警示使用，安装后要定期检查螺栓紧固情况、焊缝有没有开裂、涂层有没有脱落，出现问题及时维护，保证防护性能。

　　很多设计师在建模的时候容易忽略底座和立柱的焊缝位置，实际生产中这个位置是受力最集中的地方，建模时要标注清楚焊缝高度不小于5mm，满焊后要打磨焊渣，再做表面涂装，避免焊缝位置提前生锈。另外表面涂层要采用户外级粉末喷涂，厚度不小于60μm，保证在户外日晒雨淋的环境下3-5年不会出现涂层脱落、生锈的情况，如果是在地下车库等潮湿环境使用，钢管内部要做简单的防锈处理，避免从管壁内部开始锈蚀缩短使用寿命。
