手动家用小型榨汁机结构设计模型

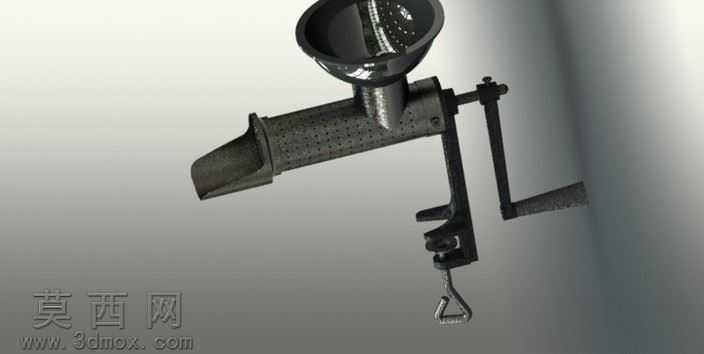

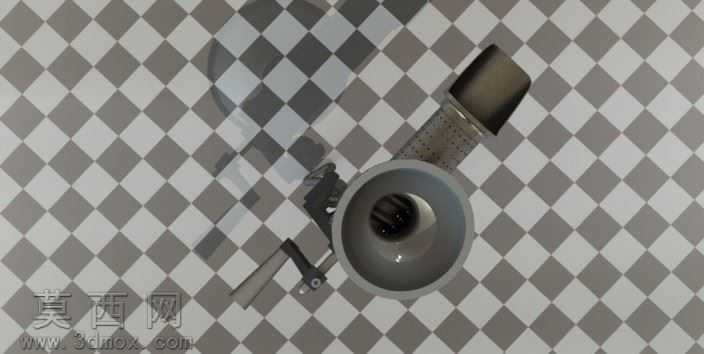

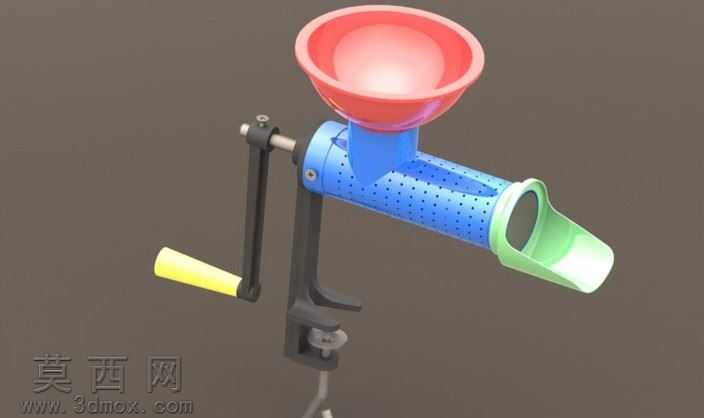

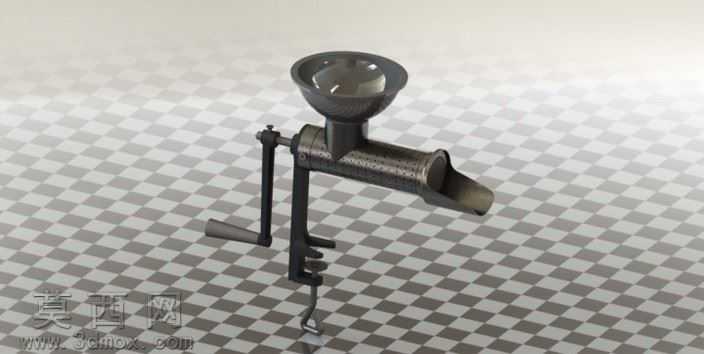

本模型为手动家用小型榨汁机的三维结构设计，建模过程中严格遵循手动器具的人机工程与功能实现逻辑，对各部件的装配关系、运动干涉进行了全面校验。整体模型采用模块化拆分建模思路，分别构建进料斗、挤压腔体、手摇驱动组件、出汁导流口、夹持固定结构五大核心部分，各部件间的配合公差预留合理，可直观展示整机的装配逻辑与运动原理。材质渲染阶段针对不同部件的使用场景匹配对应材质属性：顶部进料斗采用食品级亮面红色塑料材质，调整高光反射参数模拟光滑PP材质的通透质感与光线折射效果；中部挤压腔体采用带细密防滑凸点的蓝色食品级塑料材质，通过凹凸贴图还原表面防滑纹理的触感，调整漫反射与粗糙度参数让凸点呈现真实的光影层次；手摇驱动组件包含黑色金属摇臂与黄色防滑握柄，金属摇臂采用哑光喷塑金属材质，握柄采用软质磨砂PVC材质，通过材质粗糙度差异区分硬质金属与软质防滑层的质感差异；出汁导流口采用半透明淡绿色食品级塑料材质，调整次表面散射参数模拟薄塑料的半通透视觉效果；底部夹持固定结构采用铸铁哑光金属材质，还原手动器具固定夹的厚重金属质感。结构设计上，手摇组件通过转轴与腔体内的挤压螺杆（模型内置隐藏结构）连接，转动摇臂即可带动螺杆实现物料挤压推进，进料斗采用广口漏斗形态方便投放果蔬，出汁口采用倾斜导流设计避免汁液滴落残留，底部夹钳结构可夹持在桌面边缘实现整机固定，无需额外供电即可完成榨汁操作，整体结构紧凑无冗余部件，建模过程中对所有活动部件的运动行程做了限位模拟，确保摇臂转动过程中无结构干涉，各部件的连接卡扣、转轴孔位均做了细节还原，可直接用于结构展示、原理教学或3D打印验证。
