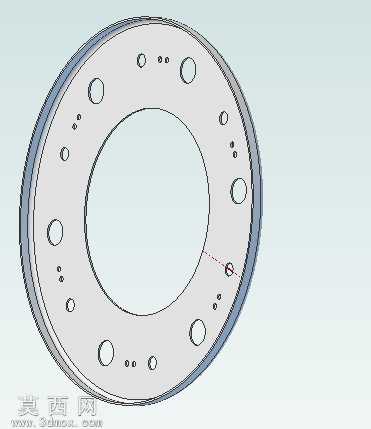

kj66微型涡喷发动机燃烧室前盖结构设计

本次设计的kj66微型涡喷发动机燃烧室前盖，采用三维参数化建模方式完成整体结构搭建，建模过程中以环形薄壁件为基础基体，首先绘制中心大通孔的基准草图，确定前盖与燃烧室主体配合的核心定位尺寸，保证中心通流区域的孔径精度满足微型涡喷的气流通道设计要求。在基体建模阶段，通过拉伸凸台命令生成环形盘状基础结构，对盘体的内外圆边缘做等半径圆角处理，消除尖锐棱角带来的应力集中隐患，同时优化零件装配时的贴合度。完成基础基体后，针对盘面上分布的多组不同孔径的安装孔与功能孔，采用草图阵列与特征阵列结合的方式进行排布：首先定位大直径安装孔的周向位置，按照等角度间隔均匀布置六处大孔径安装位，用于前盖与燃烧室壳体的螺栓紧固连接；随后在大孔之间的周向区域，依次排布多组不同直径的小孔，其中包含小直径定位孔、气流辅助通孔以及传感器安装预留孔，每一组小孔的位置都经过同轴度校验，保证孔位与燃烧室内部的油路、气路结构精准对齐。建模过程中对所有孔特征做沉头或倒角处理，既方便紧固件的安装导入，也能去除孔口的加工毛刺结构。材质设定阶段，针对航空微型发动机部件的耐高温、高强度需求，为模型赋予高温合金材质属性，在渲染环节调整金属材质的粗糙度与反光参数，还原金属机加工零件的真实质感，同时通过剖面视图功能展示前盖的薄壁厚度分布，验证不同区域的壁厚是否满足高温工况下的结构强度要求。设计思路上，该前盖作为微型涡喷燃烧室的前端密封与定位部件，既要承担燃烧室前端的结构封闭作用，也要为内部燃油喷嘴、点火元件提供安装定位基准，因此在孔位设计时充分考虑了不同元件的安装空间需求，在有限的环形盘面上合理规划各类孔位的排布，避免孔位之间出现结构干涉，同时保证盘体剩余结构的连接强度，避免工作过程中受高温气流冲击出现结构变形。建模完成后通过干涉检查工具，验证前盖与相邻燃烧室部件的装配间隙，确保所有配合面的贴合公差符合设计要求，整体结构兼顾了轻量化与结构可靠性，适配kj66级别微型涡喷发动机的工作参数需求。
