矩形截面螺旋压缩弹簧结构设计

　　在各类机械结构的弹性缓冲、复位储能场景中，矩形截面螺旋压缩弹簧的应用占比正逐年提升，相较于常见的圆形截面弹簧，这类弹簧在相同安装空间下能提供更大的刚度与承载能力，尤其适配安装轴向空间受限、载荷需求偏大的工况。从实际选型落地的角度看，这类弹簧常出现在冲压模具的卸料复位结构、重型设备的限位缓冲组件、阀门的启闭复位机构、振动设备的隔振支撑单元中，不同场景下对弹簧的旋绕比、节距、端面处理方式的要求存在明显差异。做这类弹簧的三维结构设计时，首先要明确安装边界的约束条件：通常弹簧的外径需要匹配安装孔的内径，预留0.5到1毫米的径向活动间隙，避免弹簧受压弯曲时与安装孔壁发生剐蹭磨损；弹簧的内径则要适配导向芯轴的外径，间隙控制在0.3到0.8毫米区间，间隙过大会导致弹簧受压时失稳侧弯，间隙过小则会因为弹簧加工后的尺寸公差、工作受热膨胀出现卡滞问题。弹簧的自由长度需要结合预压量、工作行程、极限压缩量来核算，常规设计中预压量通常取总变形量的10%到15%，避免弹簧在零预压状态下受冲击载荷出现端面滑移，工作行程段的载荷变化要匹配刚度曲线，保证工作过程中弹力输出平稳，极限压缩状态下各圈之间要保留0.1倍线径的安全间隙，避免弹簧并圈后产生额外的冲击应力，缩短疲劳寿命。矩形截面的簧丝在绕制过程中，截面的应力分布和圆形截面存在本质区别，矩形截面的长边与短边的比值会直接影响刚度计算的修正系数，设计时要根据载荷方向调整截面的朝向，让承载时的最大应力落在截面的短边侧，

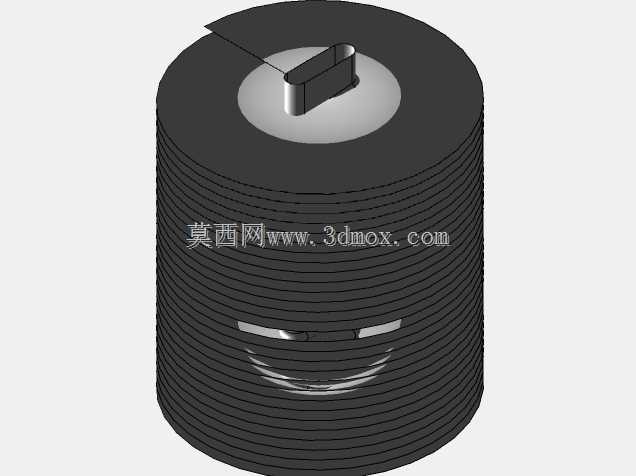

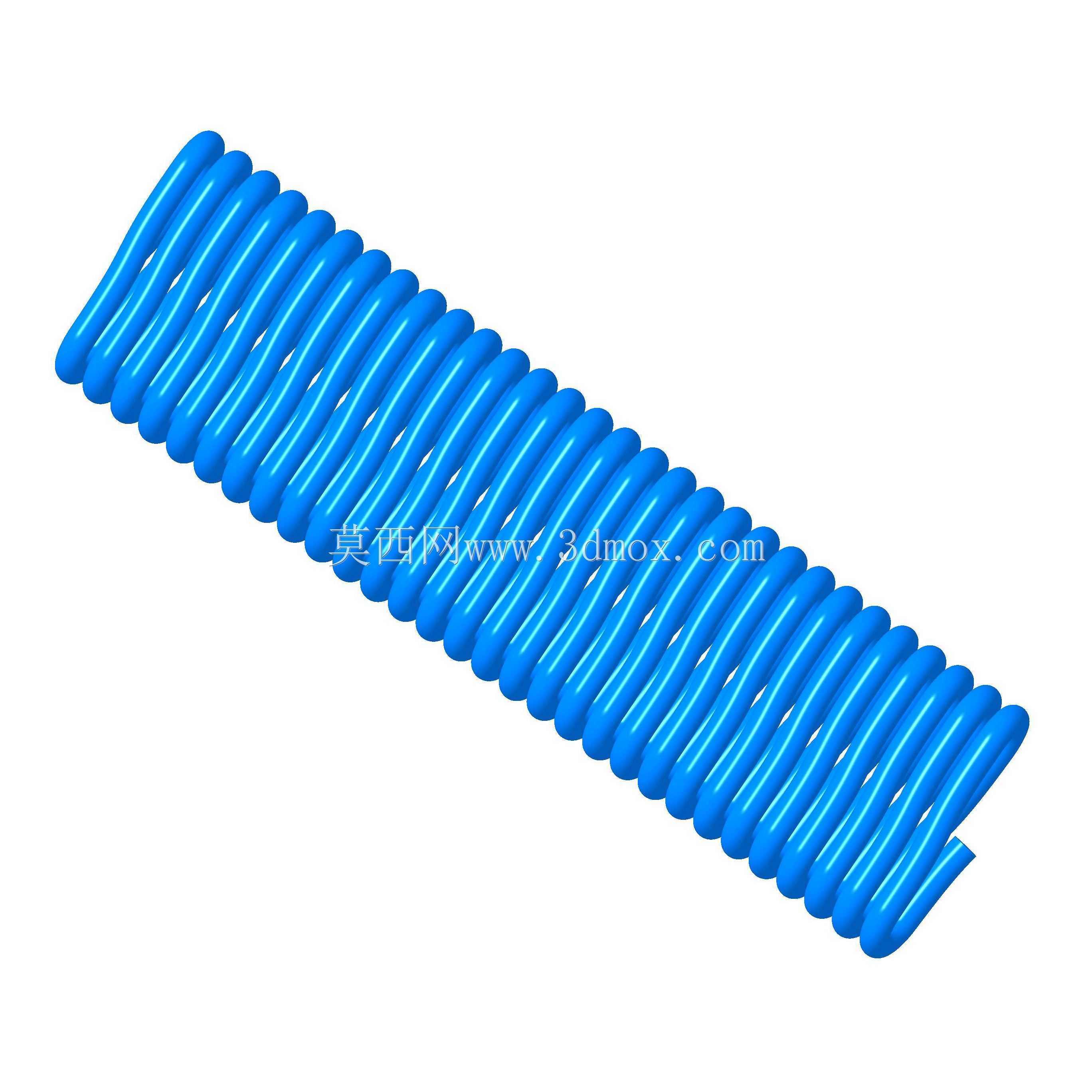

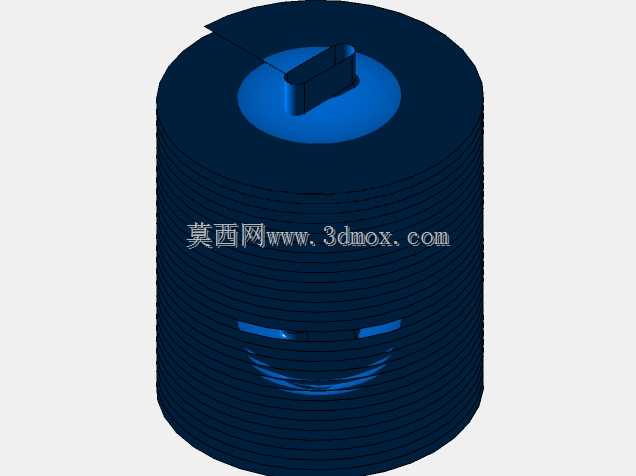

　　充分利用材料的许用应力区间。螺旋升角的选择同样需要结合工作行程调整，常规压缩弹簧的螺旋升角取5度到9度，升角过大会导致弹簧受压时产生额外的扭转分力，加剧端面与安装座的摩擦，升角过小则会增加绕制难度，同时在相同自由长度下减少有效圈数，提升弹簧刚度。端面结构通常采用并圈磨平处理，磨平部分的长度不小于四分之三圈，端面粗糙度控制在Ra6.3以内，保证弹簧安装后端面与支撑面贴合度不低于90%，避免偏载导致的局部应力集中。从建模逻辑上看，做这类弹簧的三维模型不能简单用圆形截面扫掠螺旋线的常规思路，需要先根据刚度计算结果确定矩形截面的尺寸、有效圈数、支撑圈数、节距参数，再生成变节距的螺旋引导线——支撑圈位置的节距等于矩形截面的厚度，

　　保证并圈位置的簧丝完全贴合，有效圈位置的节距均匀分布，扫掠过程中要保证矩形截面始终与螺旋线的法向垂直，同时修正绕制过程中截面的畸变补偿，因为实际簧丝绕制时，内侧材料会受压缩短、外侧材料受拉伸长，矩形截面会出现轻微的梯形畸变，建模时如果完全用理想矩形扫掠，后续做有限元应力分析时的结果会和实际工况存在10%以上的偏差。在实际设备装配中，这类弹簧的更换维护也需要注意匹配原设计的刚度参数，不能随意用圆形截面弹簧替换，否则会出现缓冲行程不足、复位力不够、提前并圈失效等问题。比如在高速冲压模具的卸料板结构中，矩形截面弹簧能在较小的安装孔内提供足够的卸料力，同时保证连续冲压过程中弹力衰减控制在允许范围内，避免卸料板卡滞导致的模具损坏；

　　在重型工程机械的驾驶室悬置结构中，搭配阻尼元件使用时，矩形截面弹簧的非线性刚度特性可以更好过滤路面传递的高频振动，提升驾乘舒适性的同时保证大冲击载荷下的限位能力。建模过程中还要注意弹簧的两端并圈位置的过渡处理，支撑圈与有效圈衔接的位置要做平滑的曲率过渡，避免应力集中在衔接位置引发疲劳断裂，很多新手建模时直接拼接不同节距的螺旋线，衔接位置出现曲率突变，后续做工程图导出或者3D打印样件验证时，会在衔接位置出现明显的棱边，和实际加工出来的弹簧形态存在偏差。另外，弹簧的旋向选择也要结合安装场景确定，如果是嵌套使用的同心弹簧，内外弹簧的旋向要相反，避免工作过程中两个弹簧互相卡滞；如果是单弹簧使用，旋向对性能的影响不大，但要考虑安装时的拧紧方向，避免弹簧受旋转力时出现松动。
