手动钻夹头锁紧扳手结构设计

项目分类:通用五金配件 发布时间:2021-10-16 ID:327767
  • 手动钻夹头锁紧扳手结构设计
  • 手动钻夹头锁紧扳手结构设计
  • 手动钻夹头锁紧扳手结构设计
  • 手动钻夹头锁紧扳手结构设计

  在常规钻削加工场景里,不管是台式钻床、手持电钻还是小型铣钻床,钻夹头的锁紧可靠性直接决定加工过程的安全性与钻孔精度,而钻夹头键也就是配套的锁紧扳手,是日常拆装钻头、调整夹持力必不可少的配套工具。很多一线操作的师傅都遇到过夹头打滑、钻头甩动的问题,除了夹头本身的磨损,很多时候是配套扳手的啮合齿精度不足,施加锁紧力矩时无法带动夹头外圈的齿圈同步转动,导致三爪夹持力不够,加工时钻头偏摆甚至飞出,既影响加工精度,也存在不小的安全隐患。

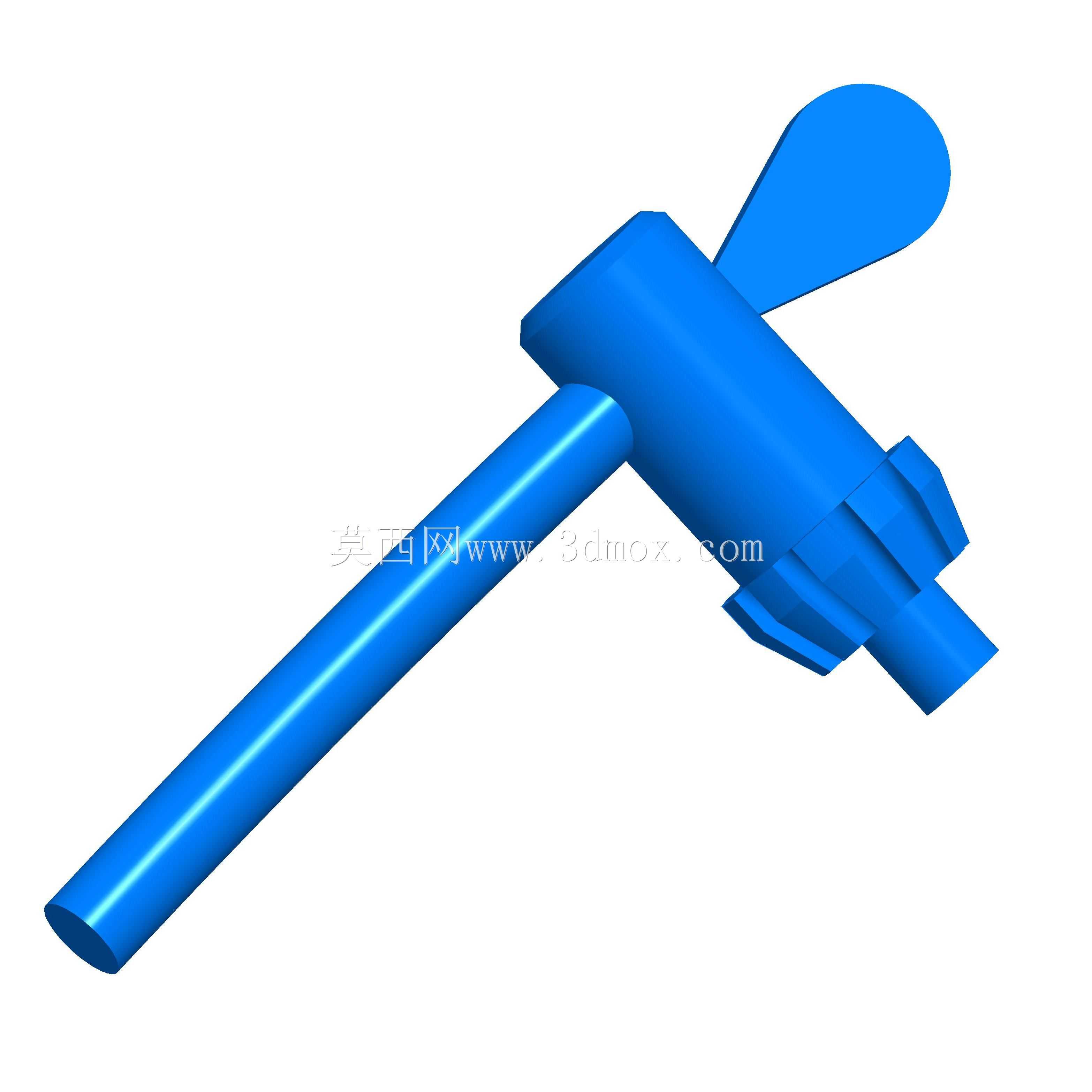

  这款扳手的结构完全适配常规手动锁紧式钻夹头的操作逻辑,整体采用一体式杆状结构,横向设置的施力握柄符合人体工学的施力角度,操作人员握持时不需要刻意调整手腕角度,就能自然施加垂直于杆身的扭转力矩,避免长时间操作带来的手腕劳损。纵向的杆身作为力矩传递的主体,直径经过反复校核,既不会因为过细导致施加额定锁紧力矩时出现杆身弯曲变形,也不会因为过粗增加不必要的重量,日常放在工具柜或者钻床旁的工具盒里也不占多余空间。

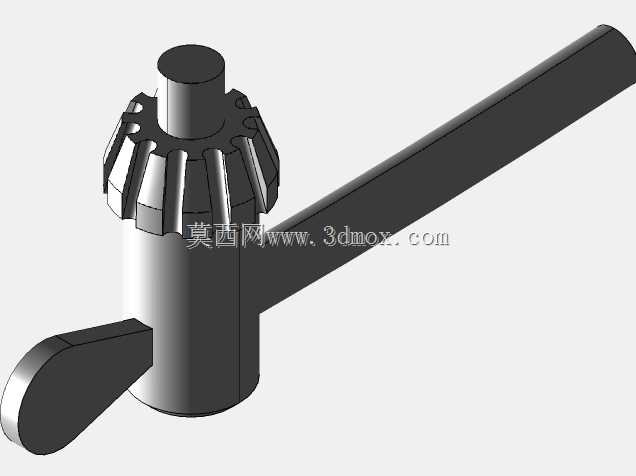

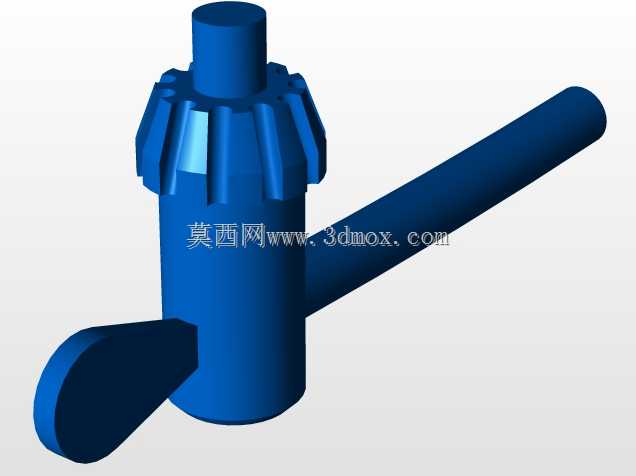

  端部的啮合齿是整个扳手的核心功能部位,齿形参数完全匹配标准钻夹头外圈的伞齿结构,齿的角度、齿高都经过适配,插入夹头的齿孔后,齿面可以完全贴合,不会出现滑齿、咬边的问题,操作人员转动扳手时,力矩可以均匀传递到夹头的调节圈上,带动三爪同步收拢或者张开,实现对不同直径直柄刀具的夹持与松开。设计时特意考虑了齿部的受力特性,齿根位置做了圆弧过渡处理,避免应力集中导致长期使用后齿部崩裂,哪怕是频繁拆装钻头的批量加工场景,齿部的磨损速度也能控制在合理范围内,延长工具的整体使用寿命。

  从安装适配的边界来看,这款扳手的杆身长度、啮合齿的直径都适配市面上绝大多数1-13mm夹持范围的常规手动钻夹头,不管是家用级手电钻配套的塑料壳夹头,还是工业级台钻用的全金属夹头,都能顺利插入齿孔完成锁紧操作,不需要额外打磨或者改装。握柄的扁平状设计也考虑了施力时的摩擦力,表面没有多余的防滑纹路但依靠平整的接触面,就能让操作人员手掌贴合发力,哪怕手上沾有少量切削液或者金属碎屑,也不会轻易打滑。

  很多新手操作人员在使用这类扳手时容易犯的错误是锁紧时用套管加力,实际上这款扳手的杆身强度是按照手动施力的额定力矩设计的,正常手部发力完全可以达到夹头需要的锁紧力,额外加力反而容易导致夹头齿圈损坏或者扳手杆变形。设计时也考虑到了日常放置的便利性,握柄端部没有突出的棱角,不会刮伤工具盒内衬或者操作人员的工作服,杆身的圆柱度控制在合理公差范围内,插入夹头齿孔时不会出现卡滞,哪怕夹头齿孔里有少量金属碎屑,也能顺利插入到位,不需要每次使用前都清理齿孔。

  在实际的机加工车间、维修班组、家装施工场景里,这类小配件往往容易被忽略,但却是保障钻削作业正常开展的关键,一旦扳手丢失或者损坏,整个钻床或者电钻就无法正常更换钻头,直接耽误生产进度。这款扳手的结构没有多余的复杂设计,所有尺寸都围绕实用功能出发,没有为了外观增加不必要的曲面或者装饰结构,加工工艺也相对简单,采用常规的棒料铣削、齿形加工后做表面硬化处理就能达到使用强度要求,批量生产的成本也控制在合理区间,不管是作为钻床、电钻的出厂配套配件,还是作为单独的替换配件供应,都能满足一线使用的需求。

  从三维建模的角度来看,这个零件的特征构建逻辑非常清晰,先通过拉伸创建杆身与握柄的基础实体,再通过扫掠或者放样构建端部的啮合齿形,最后对所有锐边做倒钝处理,建模过程中需要重点关注齿形的参数匹配,确保和标准钻夹头齿圈的啮合间隙在合理范围,既不能间隙过大导致滑齿,也不能间隙过小导致插入困难。同时杆身的同轴度、握柄与杆身的垂直度也是建模时需要注意的形位公差要求,这些参数直接决定后续生产出来的成品能不能正常使用,会不会出现转动时卡滞、施力时偏摆的问题。
