户外绳索连接用8字环承重结构件

做户外装备配套结构件设计快十二年，经手的绳索类承重配件少说也有三四十款，这次的8字环结构，是针对高空作业、户外攀岩、速降场景反复迭代过的成熟构型。先从实际使用场景说，这类构件最核心的使用边界，是配合直径8-12mm的静力绳、动力绳完成绳索的转向、缓降受力传导，不管是外墙施工的高空作业人员挂点配套，还是户外探洞、攀岩的路线中途保护节点，甚至是应急救援的绳索系统搭建，都能见到这类双环结构的身影，它不像单环构件那样容易出现绳索滑移脱开的问题，双环的天然构型能把绳索的穿绕路径限定在结构轮廓内，哪怕受力过程中绳索出现小幅窜动，也不会从构件上脱出。

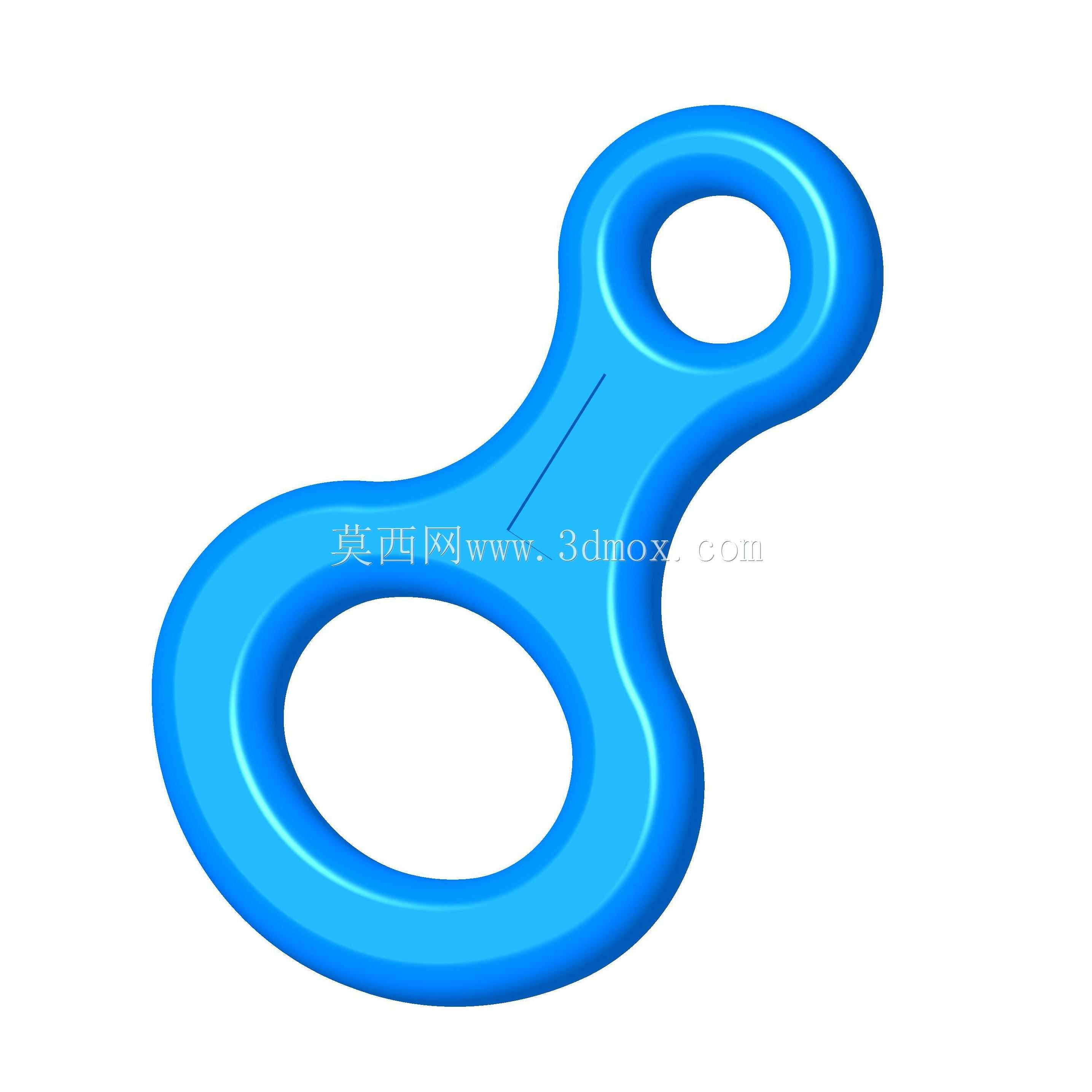

说回结构本身的设计思路，最开始做这类构件的草模时，试过等径双环的结构，两个穿绳孔直径一致，实际打样测试的时候发现，绳索穿绕的时候很容易出现两个环的绳索互相干涉，尤其是穿双绳做保护站的时候，等径环的内孔边缘会磨到相邻绳股，后来调整了两个环的内孔尺寸差，大环比小环的内孔直径大出40%左右，刚好能容纳双绳同时穿入，小环则用来挂接主锁、安全带挂点，这样穿绳的时候从大孔进，绕结构中腰的曲面过渡区一圈再从大环穿出，绳索的弯折半径刚好控制在绳索直径的3倍以上，符合绳索承重的弯折半径要求，不会因为弯折角度过小导致绳芯应力集中断丝。

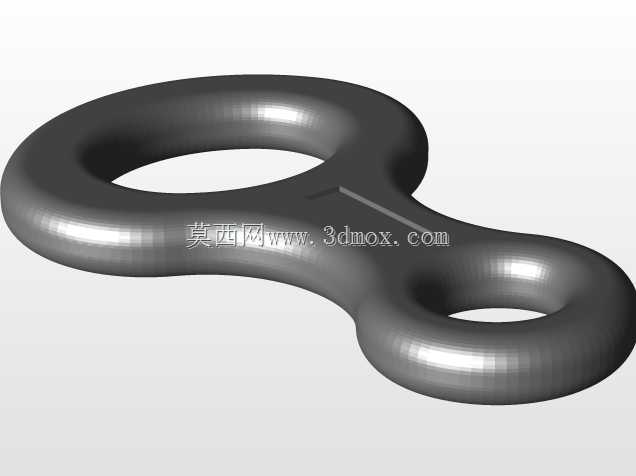

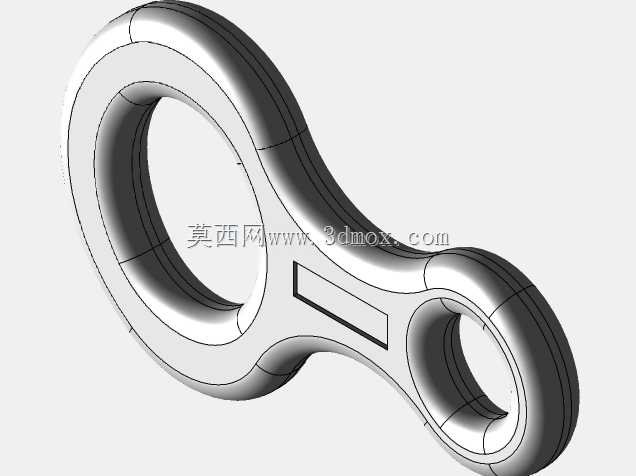

外形上的曲面过渡是整个建模过程中调得最久的部分，最开始做的直边连接双环，受力仿真的时候能看到中腰位置的应力集中系数达到了2.7，远超五金承重件1.8的安全阈值，后来把两个环之间的连接段做了全圆弧过渡，外轮廓全部采用R3以上的圆角，内孔边缘也做了R1.5的倒圆，既避免了尖锐边缘切割绳索外层的编织护套，也让整体结构的应力分布更均匀，仿真测试的时候，在15kN的额定拉力下，最大应力点出现在小环的内孔上沿，数值只有材料屈服强度的62%，留足了安全余量。

安装和使用的边界条件也要在建模阶段考虑清楚，这类构件不需要额外的紧固件安装，使用时直接将小环通过安全主锁连接到承重挂点或者安全带上，绳索按照规范路径穿绕大环即可，整体结构的最大外轮廓长度控制在100mm以内，最大宽度60mm，厚度12mm，不管是放在作业工具包还是攀岩安全带的装备挂环上，都不会出现卡绊的问题，结构表面没有突出的棱角，和其他金属配件碰撞的时候也不会刮花其他装备的表面。另外在设计的时候特意把两个环的中心距控制在45mm，这个距离刚好能让穿绕后的绳索和挂接的主锁之间留出10mm以上的间隙，不会出现绳索和主锁互相摩擦的情况，哪怕是长时间受力下滑，绳索的摩擦面也全部落在8字环的光滑曲面上，不会和其他金属件产生硬摩擦损伤绳皮。

实际使用中这类构件的功能特性很明确，一是作为绳索系统的受力传导节点，把人体或者重物的载荷均匀传递到上端承重绳上，二是通过绳索和环体曲面的摩擦力，实现缓降过程中的速度控制，不需要额外的复杂结构，靠自身的构型就能完成摩擦力的生成，这也是为什么这类8字结构从几十年前用到现在，依然是绳索作业里最常用的配件之一——结构足够简单，没有活动零件就不会出现卡滞、失效的问题，只要材料本身强度达标，正常使用下几乎不会出现故障。建模的时候特意把整个构件的壁厚做了等厚处理，整体壁厚保持8mm，不管是采用锻造后铣加工，还是精密铸造工艺，都能保证各个位置的冷却速度一致，不会出现铸造缩孔或者锻造应力不均的问题，后续做表面阳极氧化或者镀锌处理的时候，各个面的膜层厚度也能保持均匀，不会因为壁厚差导致的电流分布不均出现膜层薄厚不一的情况。

很多新手做这类结构的时候容易忽略中腰位置的曲面曲率，要是曲率做的太小，绳索绕上去的时候接触面积就会变小，摩擦力不够就会导致缓降的时候速度失控，要是曲率做的太大，整体结构的尺寸就会变大，携带起来不方便，这次调整的中腰曲率半径是25mm，绳索绕上去之后的接触包角达到270度，刚好能产生足够的摩擦力，用手控制绳索自由端的力度就能轻松控制下降速度，不会出现打滑或者摩擦力过大锁死的情况。另外内孔的尺寸也做了适配性调整，大环的内孔直径35mm，哪怕是戴着手套操作，也能轻松把绳头穿过去，小环的内孔直径22mm，能兼容市面上绝大多数的安全主锁的锁梁直径，不会出现孔太小挂不上主锁，或者孔太大导致主锁在环里晃荡产生横向载荷的问题。
