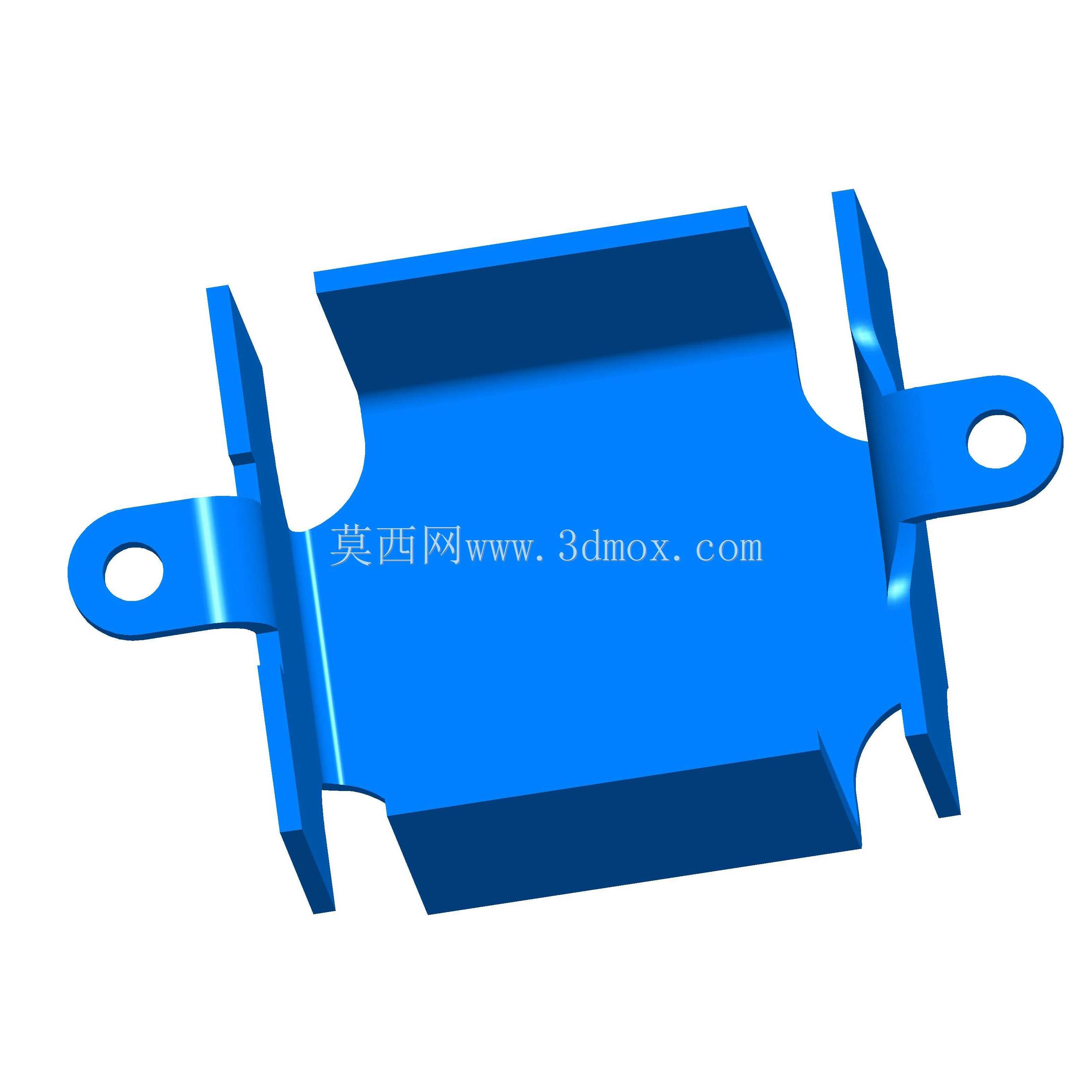

带双耳安装位的蓝色盒式集装构件

在小型物料集装、模块化电子单元防护以及零散工业配件周转的场景里，这类带双侧安装耳的盒式构件是很常见的结构件，日常产线里做小批量零件周转、PCB模块外置防护、工位零散工装夹具收纳的时候，都能用到这类结构。从实际使用的角度看，这个构件的核心功能是提供半开放的容置空间，同时通过两侧伸出的带孔耳片实现快速固定，不需要额外做焊接或者复杂的转接支架，直接穿螺栓就能把整个盒体固定在设备机架、周转架或者工位台面上。

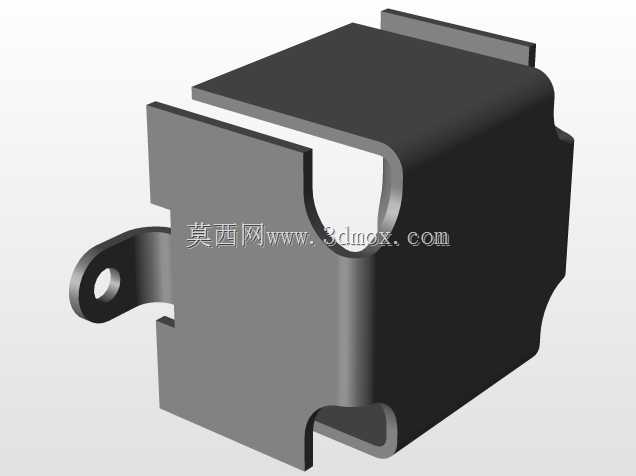

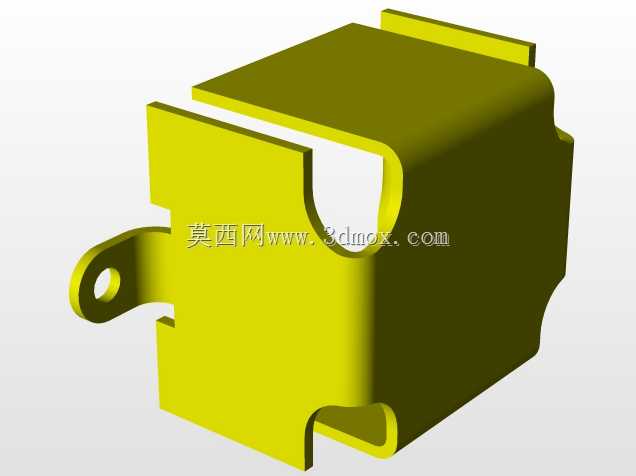

设计的时候首先要考虑的是容置腔的有效深度，不能太深导致取放内部物料的时候卡滞，也不能太浅导致物料在转运或者设备运行震动的时候滑脱，从结构形态看，这个盒体的侧壁做了外翻的折边，一方面是提升整个薄壁构件的结构刚性，避免薄板材受力出现弯折变形，另一方面折边的存在也能让盒体和安装面贴合的时候有足够的支撑面，不会因为局部压强过大出现安装面凹陷。两侧的安装耳和盒体主体是一体化弯折成型的，没有额外的拼接焊缝，这一点在批量加工的时候能省掉不少焊接和打磨的工序，直接用钣金冲压、弯折就能一次成型，加工效率很高，而且一体化结构的抗疲劳性能更好，长期受震动载荷的时候不会出现焊缝开裂的问题。

安装耳上的通孔是做了沉位处理的，螺栓锁紧之后螺栓头不会突出耳片表面，避免后续周转或者安装的时候刮蹭到其他部件，两个安装耳的孔位同轴度需要在弯折工序里做定位管控，不然现场安装的时候会出现孔位对不上、螺栓穿不进去的问题。盒体两端的缺口结构是特意做的避让位，一方面是方便操作人员手指伸进去拿取内部放置的零件，另一方面如果内部放置的是带接线的电子模块，缺口位置可以直接走线缆，不需要额外在盒壁上开孔走线，适配性更强。

从安装边界来看，两个安装耳的外侧间距是整个构件的最大安装宽度，现场布局的时候要预留出对应的安装空间，不能让周边部件和耳片产生干涉，盒体的底部是平整的平面，不管是贴装在金属机架表面还是绝缘板面上，都能保证贴合紧密，不会出现翘边的情况。侧壁的高度是根据常见的小型集装物料的高度做的适配，常规的小尺寸电子模块、零散的紧固件、小型工装头都能完全容纳在腔体内，不会突出盒口。另外整个构件的边角都做了小圆弧过渡，没有尖锐的冲切毛刺，一方面是避免操作人员取放的时候被划伤，另一方面也能减少应力集中，在受冲击载荷的时候不会从边角位置出现开裂。

在实际选型应用的时候，如果是用在有绝缘需求的电子设备防护场景，可以在这个构件表面做喷塑或者阳极氧化处理，提升绝缘性能同时增强耐腐蚀性；如果是用在普通的工业周转场景，直接用冷轧板弯折成型之后做镀锌处理就足够满足使用需求，成本也能控制在合理区间。这类结构的建模过程里，要重点管控弯折处的R角大小，和实际加工的刀具R角保持一致，不然展开之后的钣金下料尺寸会出现偏差，导致加工出来的成品尺寸和设计值不符，安装耳的孔位要和盒体的基准边做尺寸关联，保证两个孔位相对于盒体中心对称，避免安装的时候出现偏载，导致盒体固定之后受力不均长期使用出现变形。另外盒体内部的转角位置也要留对应的弯折工艺缺口，不然弯折的时候材料会出现挤压起鼓的问题，影响腔体内部的有效使用空间，也会让外观出现瑕疵。
