液压减振器活塞组件结构设计

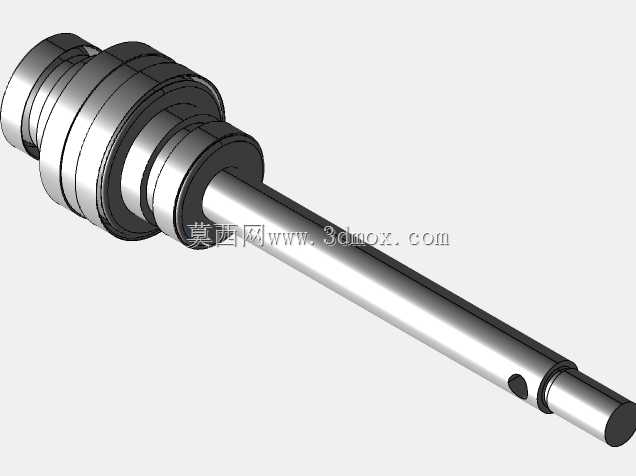

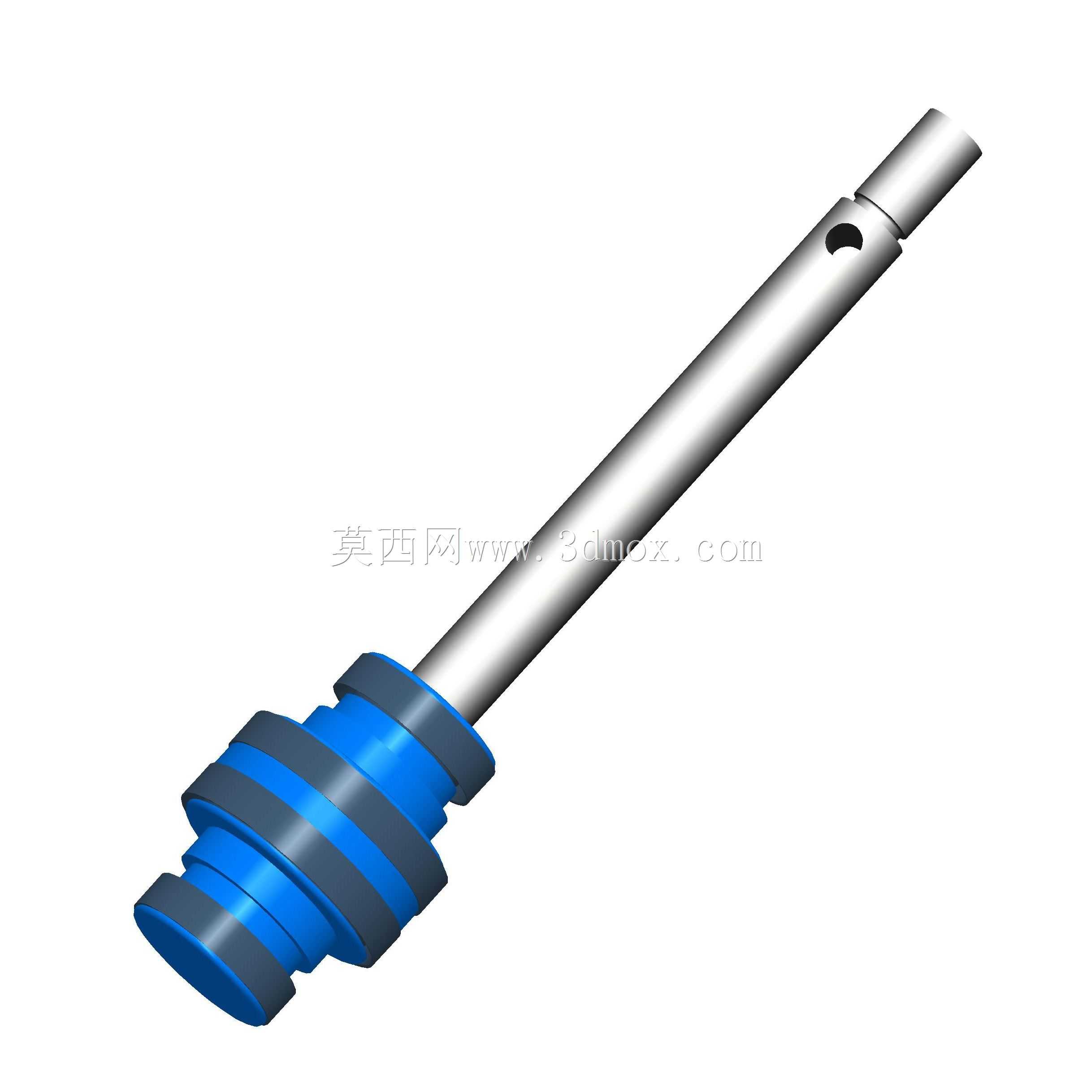

　　在行走机械、工业设备的振动抑制场景中，液压减振器是耗散振动能量、保障运行平顺性的核心部件，而活塞组件作为减振器内部完成阻尼力生成、油液导流的核心执行单元，其结构合理性直接决定减振器的阻尼特性、使用寿命与密封可靠性。本次呈现的活塞组件，包含一体化活塞杆、多级密封环槽、活塞本体与杆端定位结构，完全匹配液压减振器的实际装配逻辑与工作需求。从实际工况适配来看，该活塞组件主要适配双筒式液压减振器的内部装配需求，可覆盖乘用车辆悬架、工程机械驾驶室减振、工业设备隔振支座等多场景的减振器内部使用需求，工作过程中随活塞杆在减振器缸筒内做往复直线运动，通过活塞上预设的通流结构引导液压油在上下腔之间流动，借助油液流动的节流阻力生成对应阻尼力，

　　将外部输入的振动冲击能量转化为油液热能耗散，从而实现衰减振动的作用。从结构设计逻辑来看，活塞杆采用变径阶梯轴结构，杆身主体为高精度磨削的光滑圆柱面，表面粗糙度需满足液压动密封的配合要求，避免长期往复运动造成密封件异常磨损；杆端设置的径向通孔用于安装限位销，完成活塞与活塞杆的轴向定位，防止往复运动过程中活塞出现轴向窜动；靠近活塞安装位的杆身设置多道环形槽，用于嵌套不同功能的密封元件，其中导向环用于保障活塞在缸筒内的同轴度，避免运动过程中出现偏磨，O型圈与斯特封组合结构负责隔绝上下腔的油液异常串流，保证阻尼力生成的稳定性，防尘密封结构则用于阻挡缸筒内部残留的金属碎屑、杂质进入密封配合面，延长密封件的使用寿命。

　　活塞本体采用多台阶式圆柱结构，外圆与缸筒内壁保持合理的配合间隙，既保证运动过程无卡滞，又避免间隙过大造成油液内泄过量影响阻尼精度；活塞上的环槽结构经过尺寸匹配，可兼容不同厚度的阀片组合，方便根据不同的阻尼调校需求调整节流面积，适配不同载荷等级的减振器应用场景。从安装边界尺寸来看，活塞杆的伸出端直径符合常规减振器的导向器配合尺寸要求，活塞本体的外圆直径匹配对应规格的减振器缸筒内径，组件整体的轴向长度可适配对应行程的减振器装配空间，安装时仅需将活塞从缸筒开口端装入，配合杆端的限位结构、端部锁紧螺母即可完成组件固定，无需额外定制特殊安装工装，适配常规减振器的装配工艺流程。在建模过程中，

　　所有配合面均按照液压元件的公差要求预留了合理的配合间隙，密封槽的尺寸完全符合液压密封件的安装尺寸标准，避免出现密封件压缩量过大造成过早老化，或是压缩量不足造成密封失效的问题；杆身的过渡位置均采用圆角过渡，避免应力集中造成活塞杆在交变载荷下出现断裂失效，完全符合液压元件的结构设计规范，可直接用于减振器的结构教学、装配练习或是新品开发的结构参考。
