卡通造型耳机线收纳理线器结构设计

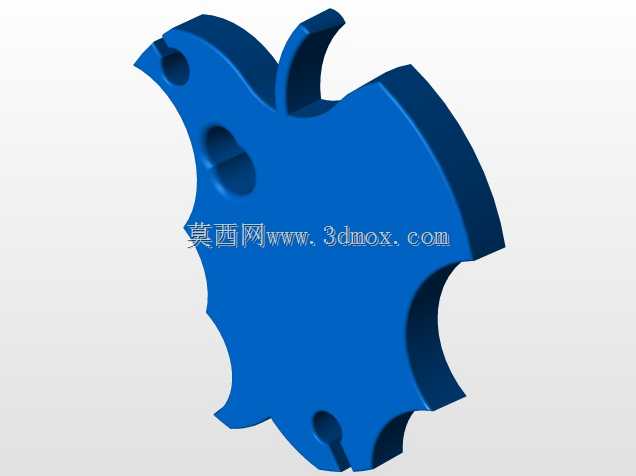

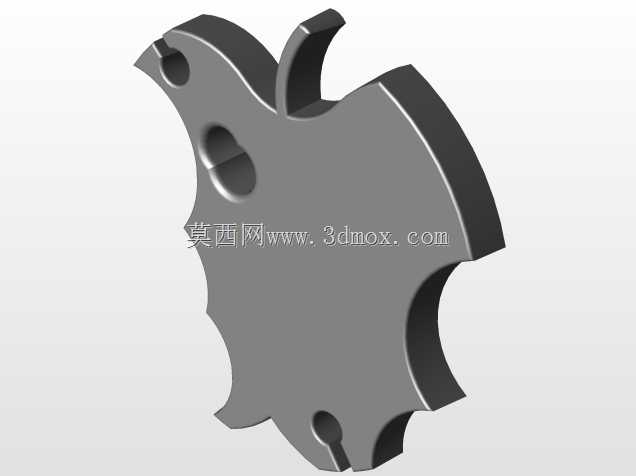

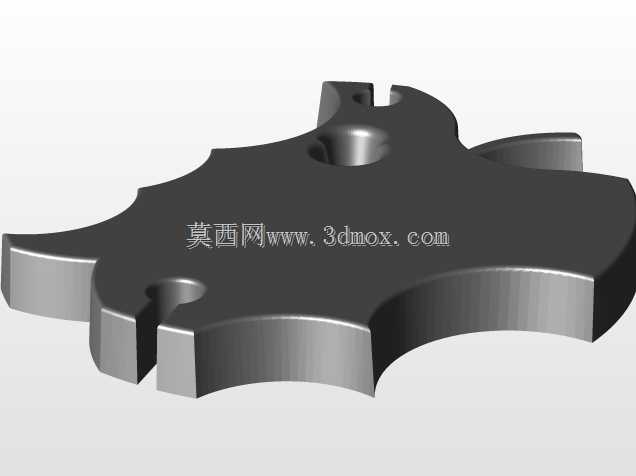

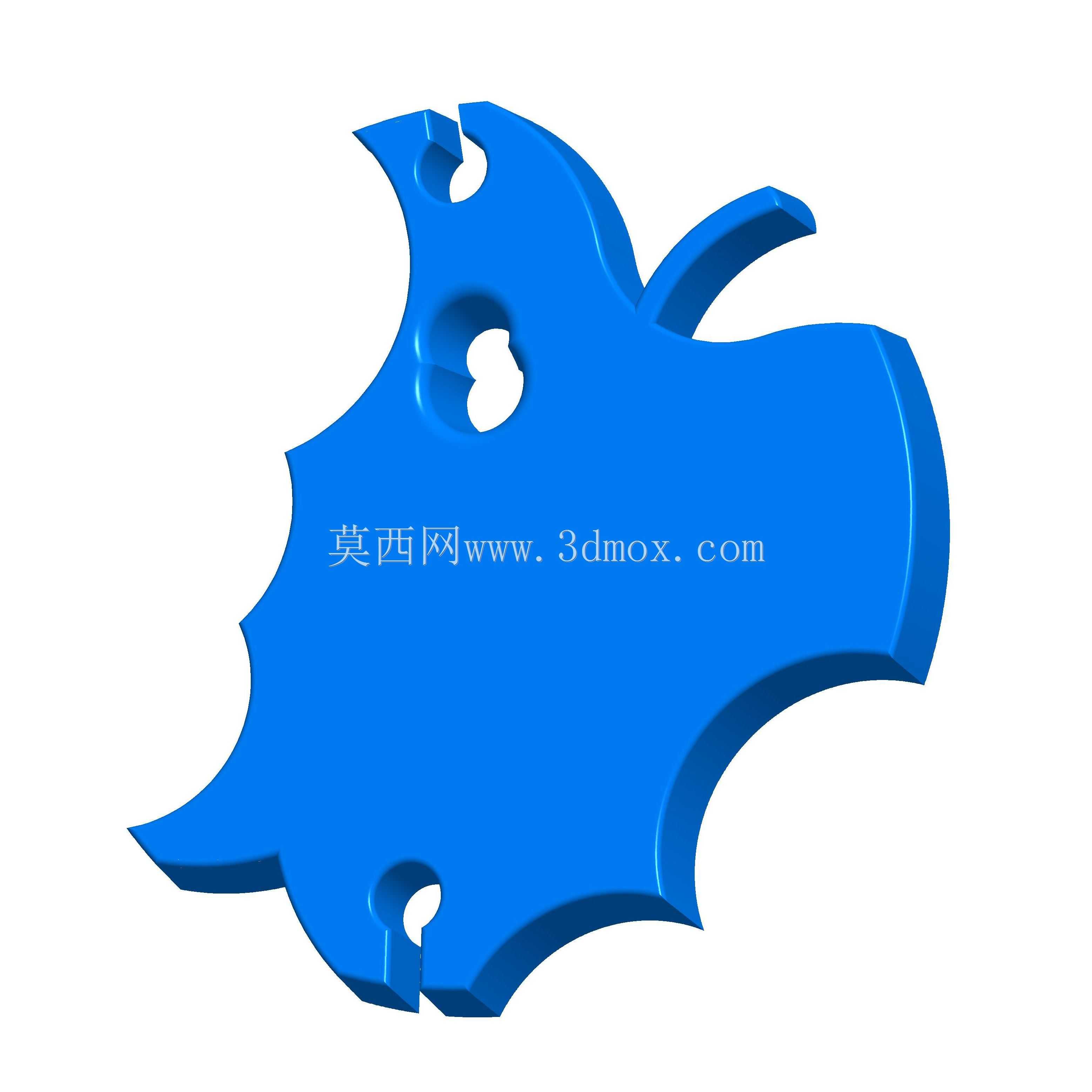

日常使用有线耳机的场景中，线材缠绕打结是高频出现的使用痛点，这款理线结构正是针对该使用需求开发的小型线材收纳部件，可适配常规直径的TPE、PVC材质耳机线材，也可兼容同线径的小型充电线、数据传输线使用。从结构设计逻辑来看，整体采用一体化薄型壳体结构，主体轮廓做了流畅的卡通化异形曲面处理，所有外边缘均做了R1.2-R2mm的圆角过渡，没有尖锐棱角，既避免日常携带时刮蹭背包内其他物品，也能提升手持操作的触感舒适度。壳体上预留的三个异形穿线孔位，分别对应不同的绕线固定需求：靠近顶部果柄造型的小孔位用于线材端部的卡位固定，中部的大尺寸异形孔位作为绕线时的避让空间，底部的小孔位用于线材另一端的锁止，绕线操作时只需将耳机线两端分别卡入对应孔位，再顺着壳体轮廓将线材有序缠绕在壳体外侧的凹槽区域，即可完成线材的规整收纳，完全避免线材在包袋内与钥匙、充电宝等物品缠绕打结的问题。从安装与使用边界来看，该理线器整体最大外轮廓尺寸控制在60mm*45mm*6mm范围内，厚度与常规信用卡接近，可轻松放入牛仔裤口袋、背包侧袋甚至钱包夹层中，不会占用过多收纳空间。壳体外侧的绕线槽深度设计为1.5mm，刚好可以容纳常规线径的耳机线缠绕3-4圈，总收纳线长可覆盖1.2m长度的标准有线耳机线材，缠绕完成后线材不会从槽位滑脱，也不会因为槽位过深导致取线时卡滞。材质选型上适配常规的PP或者软胶注塑工艺，主体壁厚均匀控制在2mm，所有孔位的边缘都做了0.3mm的倒角处理，避免长期使用过程中孔位边缘割伤线材外被，延长线材的使用寿命。在实际应用场景中，该理线器除了日常通勤携带耳机时使用，也可固定在桌面边缘用于临时收纳闲置的耳机线，避免桌面线材杂乱影响操作空间；针对学生群体、通勤上班族等高频使用有线耳机的用户群体，该结构的操作逻辑简单，不需要复杂的卡扣或者锁止结构，单手即可完成绕线和取线操作，相比传统的鱼骨绕线器，卡通化的外形也具备一定的装饰属性，可作为个性化数码配件使用。设计过程中针对绕线时的应力分布做了优化，壳体的曲面弧度完全贴合线材缠绕时的自然弯曲半径，最小弯曲半径控制在5mm以上，不会因为绕线弯折角度过小导致线材内部铜丝断裂，保障耳机的使用寿命。壳体表面没有多余的凸起结构，整体平整顺滑，放入口袋时不会勾扯衣物纤维，日常携带的适配性更强。
