带TAKEN标识的弧形压印标识块结构设计

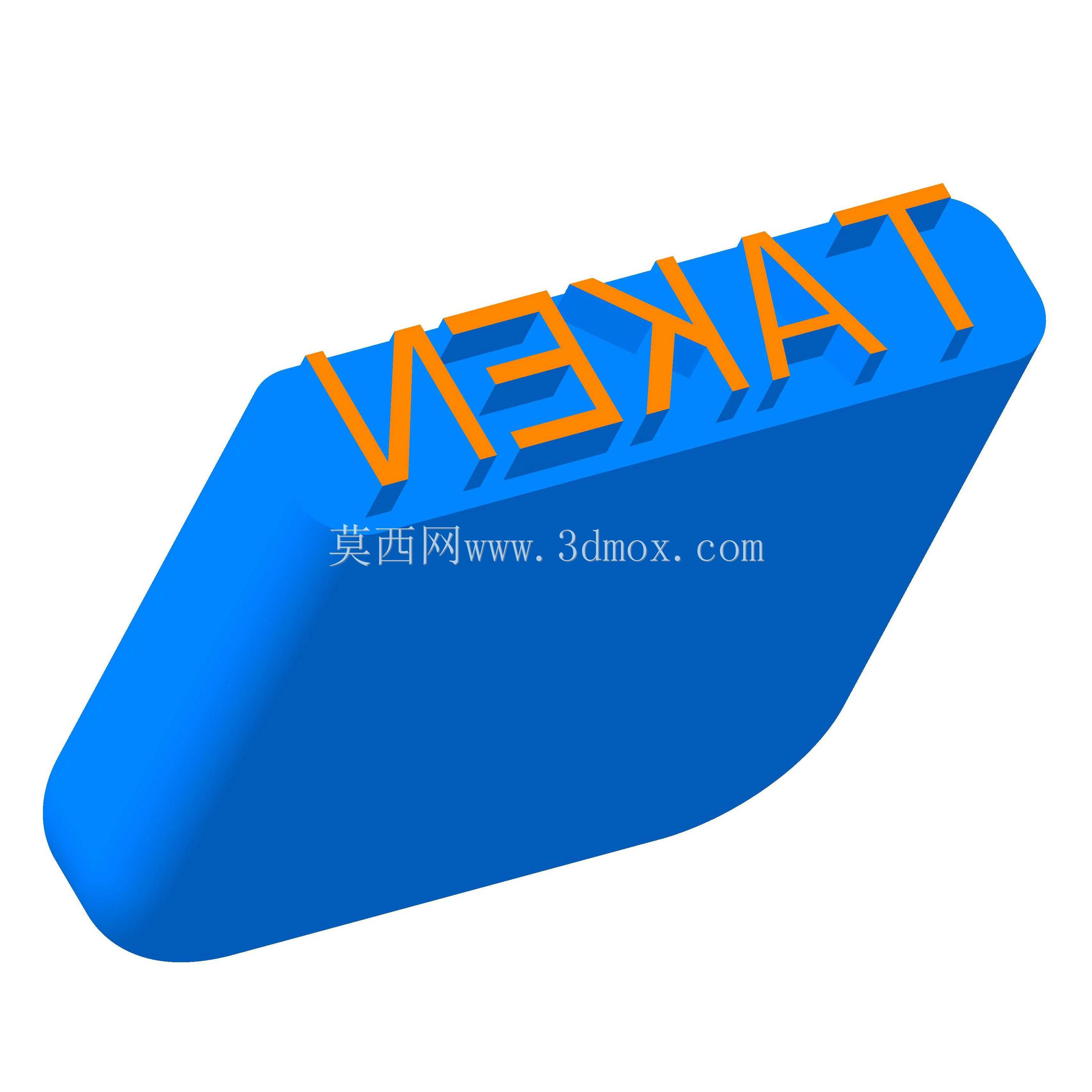

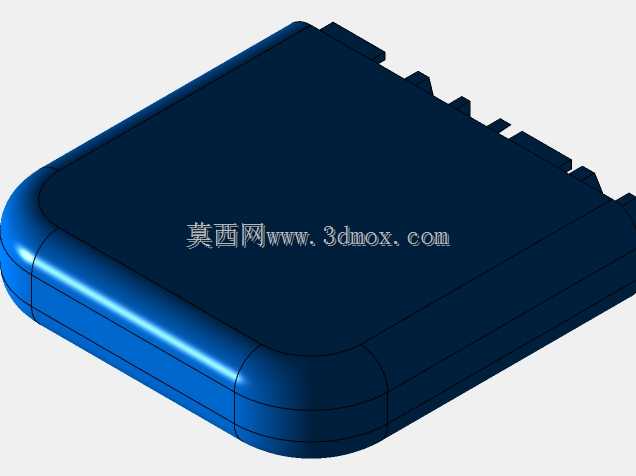

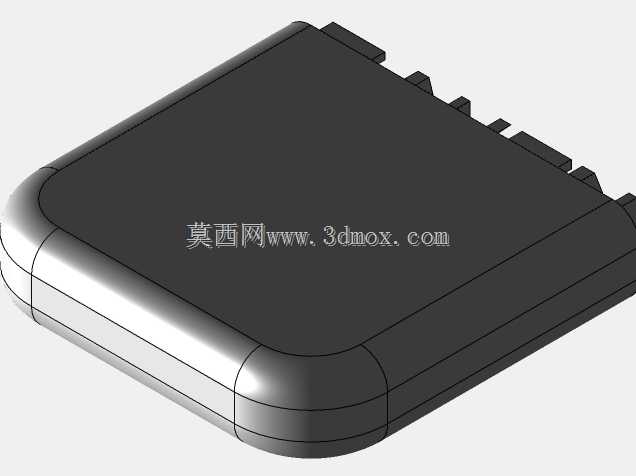

做这个凸字弧形标识块的设计，最初是对接文创类纸品压印工位的需求，之前车间用的平压印头在处理带弧度的邮戳类压痕时，边缘总是压不实，尤其是带文字的区域，边角经常出现压痕深浅不一的问题，换了三次平压头都没解决，才想着做一体式的弧形凸字结构。从实际使用场景来说，这个部件是装在手动压印台的下压端，对应工位是处理已完成3D打印的定制文书、纪念封片的戳记压印，每次压合行程控制在8mm以内，不需要太大的下压力，因为接触的是纸面和薄封皮，所以整个块体的弧度是匹配常规邮戳压合时的自然转动轨迹做的，不是随便倒个圆角凑数。设计的时候先定的接触弧面曲率，参考了日常使用手压戳记时的摆动角度，把整个压合面做成单方向的圆弧，这样压合的时候不管是手腕轻微带点角度，还是纸面有轻微的不平整，整个文字区域都能均匀接触纸面，不会出现某几个字压透、某几个字没印上的情况。上面的TAKEN凸字是做的0.8mm的凸起高度，这个高度是反复试出来的，太高的话压下去会把纸面压出破洞，太低的话印出来的字边缘发虚，尤其是用快干印泥的时候，凸起太高还容易积泥，压第二次就会晕开。字的边角全部做了R0.2的小圆角，没有尖锐棱边，一是避免压合的时候割破纸面，二是日常清理印泥残留的时候不会卡脏，用无尘布一擦就能干净。整个块体的安装端是做的平直基准面，上面预留了两个M3的沉头安装孔，孔位间距是24mm，匹配市面上常规的手动压印台的安装孔距，不需要额外做转接板就能直接装。块体的整体宽度是62mm，长度方向顺着弧面走是38mm，厚度最厚的位置是12mm，最薄的弧边位置是7mm，这个厚度设计既保证了压合的时候不会因为受力产生形变，又不会因为太重导致手动压合的时候手感发沉。之前试过做15mm厚的版本，装上去之后女工操作的时候压久了手腕酸，改成现在的厚度之后，整体重量控制在45g左右，连续压几百次也不会有明显的疲劳感。凸字和基体是一体式的结构，没有做分体镶嵌，之前考虑过字做镶嵌件方便更换，但实际用下来，这个标识是固定内容的戳记，分体结构反而会在拼接缝里积印泥，时间长了缝里的印泥干硬会把字顶歪，反而影响压印精度，一体式的结构虽然加工的时候要多走一遍曲面铣，但后期维护成本低很多，用个三五年也不会出现字块松动的问题。弧面的表面粗糙度做的Ra1.6，凸字的顶面是Ra0.8，这个光洁度是特意控制的，太光滑的话印泥挂不住，压出来的颜色浅，太粗糙的话印泥会在表面残留一层，压出来的字边缘发毛。安装的时候要注意，平直的安装基准面要和压印台的安装面完全贴合，不能有翘边，不然压合的时候弧面会偏斜，导致某一侧的字压痕过深。实际投产前做过三次试模，第一次做的时候弧面曲率做大了，压合的时候只有中间两个字能接触到纸面，两边的字压不上，后来把曲率半径调到45mm，刚好匹配手压时15度左右的摆动范围，整个字区在压合行程内都能均匀受力。第二次试的时候凸字的笔画做的太细，压了几十次之后笔画边缘就被压塌了，后来把字的笔画宽度加到1.2mm，保证结构强度，哪怕偶尔压到硬一点的卡纸封面，也不会把字棱压坏。第三次调整的是安装沉孔的深度，之前沉孔做太浅，螺丝装上去之后螺帽突出基准面，导致块体装上去是斜的，后来把沉孔深度做到3.2mm，M3的内六角螺丝装进去之后螺帽完全低于基准面0.2mm，保证安装完全贴合。这个部件除了纸品压印，其实也能换个安装方式用在软质皮革的压痕上，只要调整下压力参数就行，不过凸字的高度不用改，0.8mm的凸起压2mm厚的植鞣革也能出清晰的痕迹，不会压穿。日常使用的时候不需要特别维护，每次用完把表面的印泥擦干净就行，不要用尖锐的东西去刮凸字的顶面，不然刮出划痕之后压出来的字会有细条痕迹。整个结构没有复杂的曲面，除了正面的弧面和凸字，其他面都是平直的加工面，不管是用机加工做金属件，还是用光敏树脂做3D打印的验证件，都能很轻松的达到设计精度，不需要特殊的工装夹具，普通的三轴铣床就能完成全部加工工序，加工成本也控制的很低，适合小批量定制生产的时候快速交付。
