可折叠节省空间实验室烧杯放置架

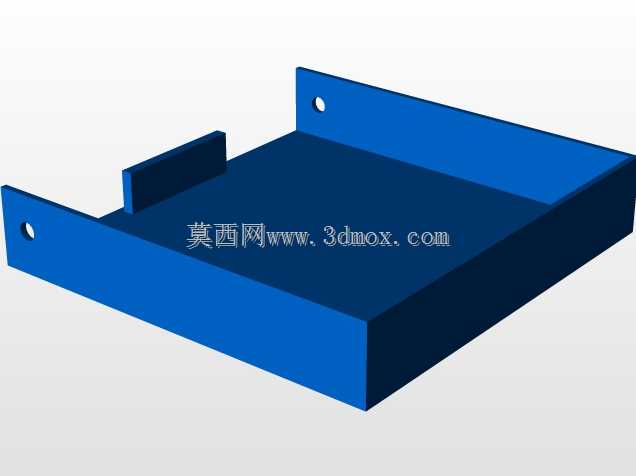

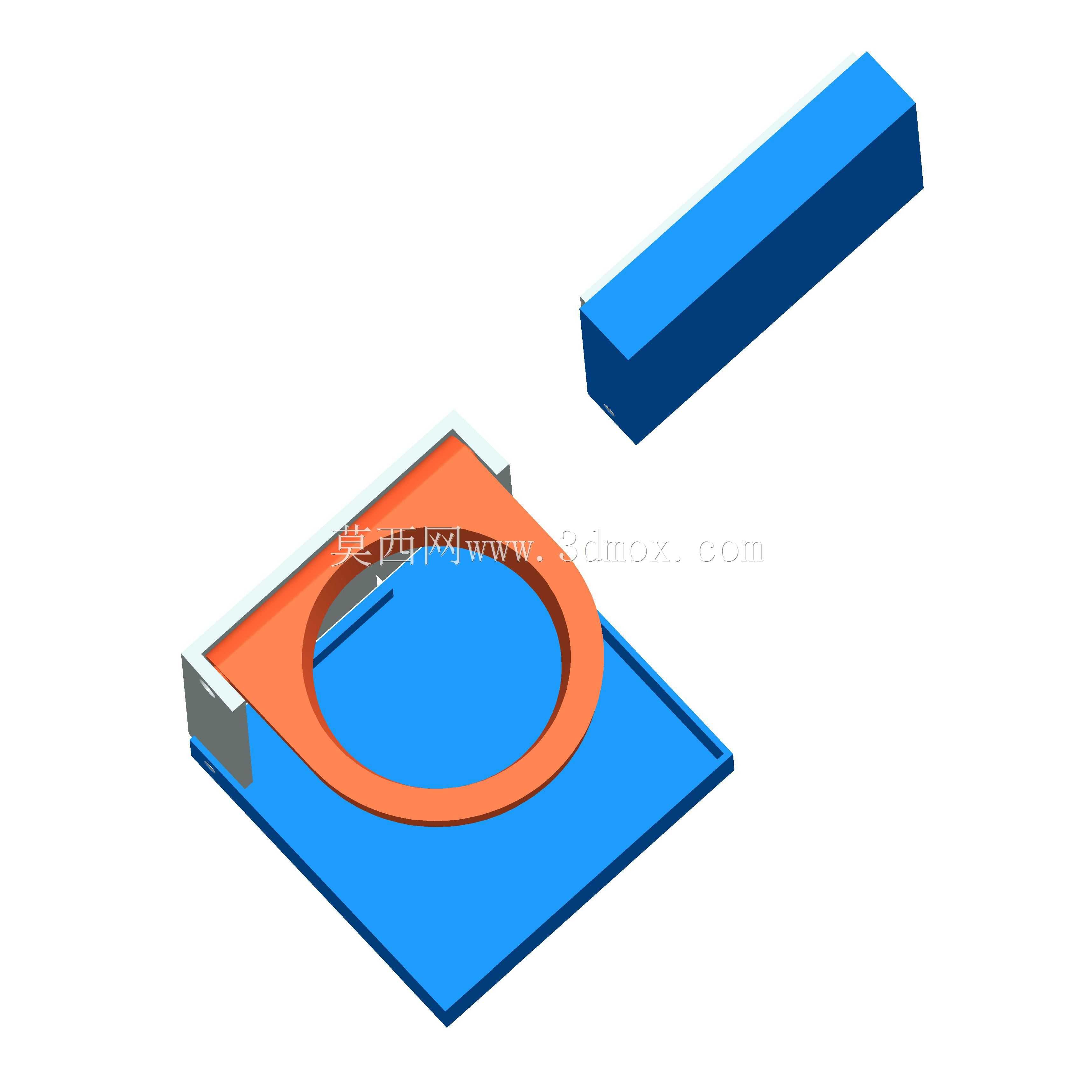

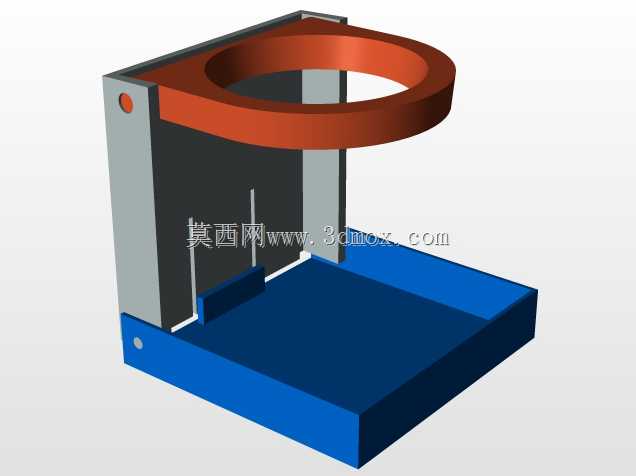

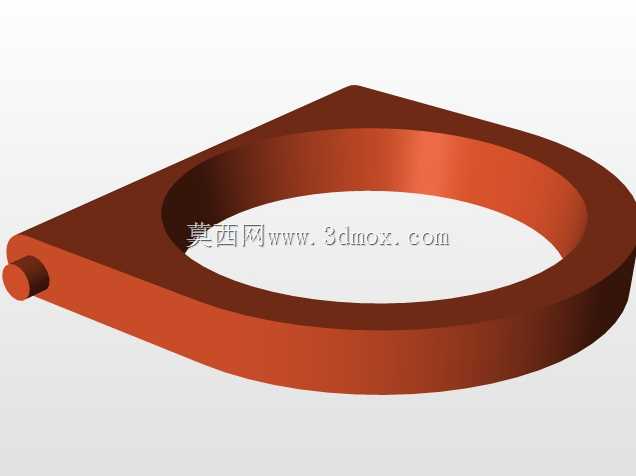

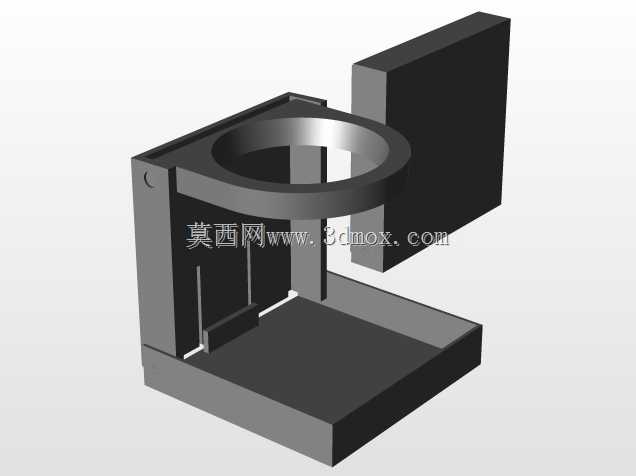

日常实验室操作场景里，烧杯作为常用的溶液配制、反应承载容器，在暂存、沥干、转移环节的放置问题一直是台面管理的细节痛点，常规固定式烧杯架占用固定台面空间，在实验台面临多设备同时布设、临时大操作面需求时，无法快速腾退空间，这款折叠式烧杯放置架正是针对这类实际使用痛点做的结构优化设计。从实际使用场景出发，该架体主要适配常规口径的玻璃烧杯承托需求，可用于实验过程中烧杯的临时放置、清洗后的倒置沥干、批量实验时的有序排布，避免烧杯直接接触台面造成的污染、倾倒风险。结构设计上采用分体折叠的组合思路，承托环部分采用带限位的橙色环形托边，刚好卡住烧杯中下部的锥度位置，避免烧杯放置时出现侧滑，底部蓝色平板基座作为整个架体的支撑面，增大与台面的接触摩擦力，保证放置时的整体稳定性，上方的蓝色压块在架体折叠收纳时可作为定位固定件，将展开的承托结构压合锁定在基座平面上，收纳后整体为扁平块状结构，相比传统固定式烧杯架，收纳状态下的占用空间缩减七成以上，可直接塞入实验台抽屉、试剂架侧边缝隙存放，不会长期占用宝贵的实验台操作面积。设计过程中重点考量了操作的便捷性，整个折叠展开过程无需额外工具，单步即可完成状态切换，展开时将带承托环的橙色架体向上翻起至限位位置，即可形成稳定的放置工位，收纳时直接将架体压回基座平面，通过侧边的灰色卡扣结构即可完成锁定，不会在搬运、存放过程中自行展开。安装与使用边界方面，该架体无需额外固定，直接放置于平整的实验台、通风柜台面即可使用，基座的平面度公差控制在0.2mm以内，保证放置时无晃动感，承托环的内径尺寸适配主流的50ml到250ml规格烧杯，承托边缘做了圆角钝化处理，避免刮擦烧杯玻璃壁造成划痕或破损，架体所有棱角位置均做了倒圆角处理，避免实验操作过程中剐蹭操作人员的手部或实验服。不同于常规一体成型的烧杯架，该折叠结构在保证承托强度的前提下，尽可能优化了材料分布，承托部位的壁厚做了等强度设计，在烧杯满载溶液放置时，承托环的形变量控制在0.1mm以内，不会出现承托下沉导致的烧杯倾斜问题，基座底部可根据使用需求选配防滑胶垫，在有水渍的光滑台面上也能保证足够的摩擦阻力，避免架体移位。在批量实验场景下，多个该款折叠烧杯架可并排组合使用，根据当前实验的烧杯使用数量灵活调整布设数量，实验结束后可快速折叠收纳，释放出台面用于后续的实验仪器摆放、样品处理等操作，解决了传统固定烧杯架长期占台、空间利用率低的问题。结构的活动连接部位采用了间隙配合设计，长期反复折叠展开也不会出现卡滞、松动问题，连接位置的限位结构经过反复验证，展开角度刚好适配烧杯放置的重心位置，保证烧杯放置后整体重心落在基座支撑范围内，即使受到轻微的台面碰撞，也不会出现架体倾翻、烧杯跌落的情况。
