带导向支架的圆柱压缩弹性缓冲组件

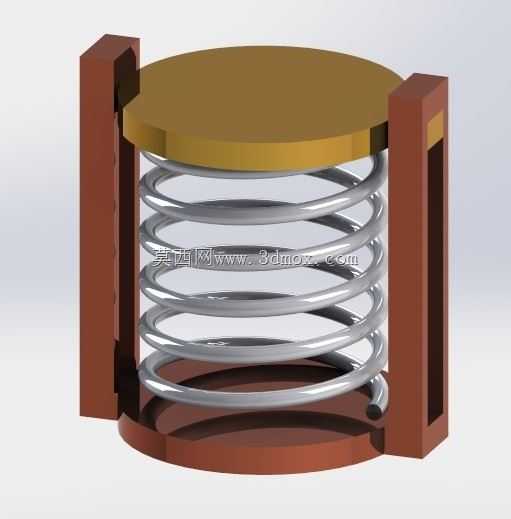

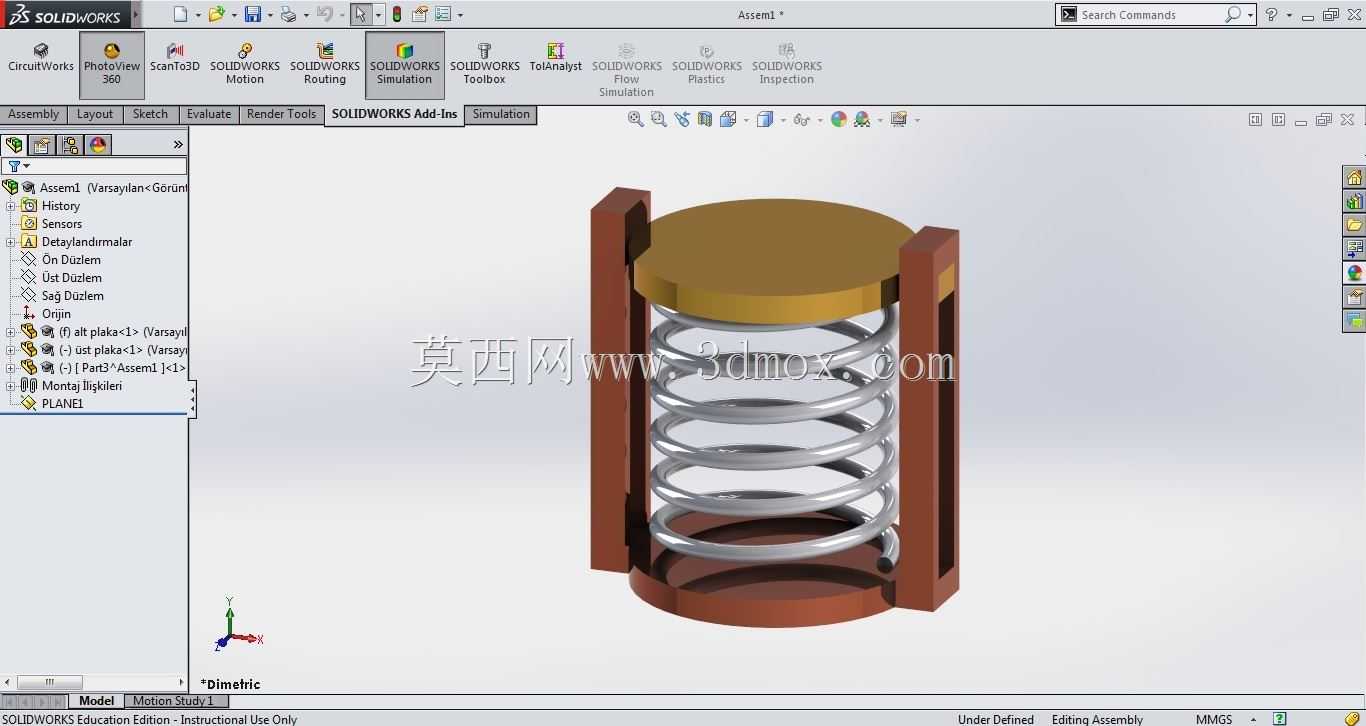

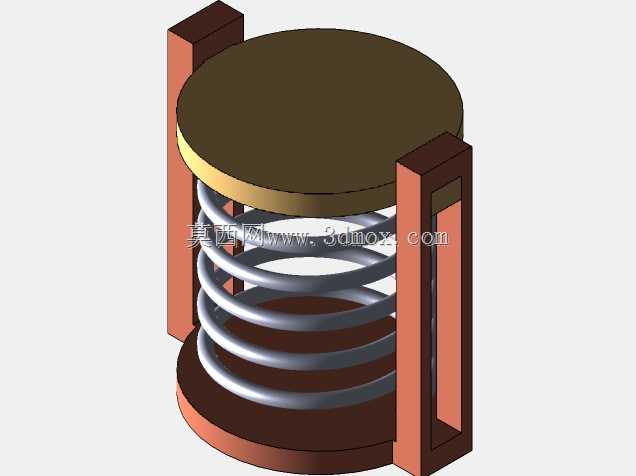

　　这类带双侧导向支架的圆柱螺旋压缩缓冲结构，在轻工自动化生产线、小型工装夹具、低压电气柜舱门阻尼结构里都有高频应用，很多人做设计时容易忽略导向结构对弹簧寿命的影响，直接把裸弹簧装在两个平面之间，实际运行时一旦出现侧向偏载，弹簧很容易出现永久变形甚至断裂，这套结构的核心设计逻辑就是用双侧立式导向柱配合上下圆形端盖，把弹簧的压缩行程完全限制在轴向范围内，从根源上避免偏载带来的失效问题。

　　先讲实际使用场景里的细节，在小型皮带输送机的张紧缓冲位，这套结构可以替代传统的固定张紧座，当输送带上物料负载出现波动时，弹簧的压缩量会自适应调整张紧力，避免皮带出现打滑或者过度张紧拉伤的问题；在小型冲压设备的出料位，这套结构可以作为缓冲挡块，承接冲压完成后弹出的工件，避免工件直接撞击硬台面出现磕碰变形，导向支架的存在可以保证每次工件撞击时，端盖只会沿着轴向压缩弹簧，不会出现侧歪导致弹簧弹出的安全隐患。

　　从设计思路上拆解，首先确定弹簧的选型参数，要根据实际工况的最大缓冲力、允许的最大压缩行程来选定弹簧的线径、中径、有效圈数，这套结构里的弹簧两端都做了并圈磨平处理，保证和上下端盖的接触是完整的环形面，不会出现点接触导致的应力集中；上下端盖采用圆形平板结构，直径比弹簧外径大3到5毫米，既可以完全覆盖弹簧端面，也不会因为尺寸过大和两侧导向柱出现运动干涉，端盖和导向柱之间采用间隙配合，单边间隙控制在0.2到0.3毫米，既保证滑动顺畅，也不会出现过大的晃动间隙。

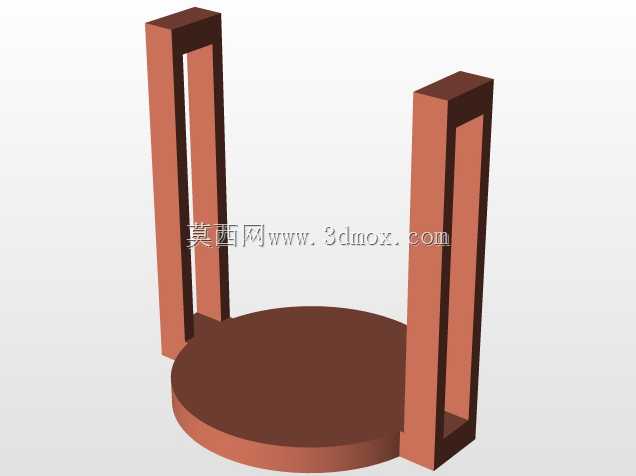

　　两侧的导向支架采用立式矩形立柱结构，底部和下端盖做成一体式连接，保证整体结构的刚性，立柱的高度要比弹簧完全压缩后的总高度高2到3毫米，避免弹簧被压并时上端盖直接撞到立柱顶端出现硬接触；安装边界上，下端盖预留了两个贯通的安装孔，可以直接用螺栓固定在设备的安装基面上，上端盖的顶面可以根据实际使用场景粘贴橡胶垫或者聚氨酯缓冲垫，进一步降低接触时的冲击噪音，整套结构的安装占用空间是矩形截面，横向尺寸只需要比弹簧外径大20毫米左右，纵向安装高度只需要比弹簧自由高度高10毫米，在很多安装空间受限的工位上都能直接适配，不需要额外做复杂的安装座改造。

　　很多新手在做这类弹簧缓冲结构时，经常会犯的错误是导向柱和端盖的配合间隙留得过大，导致运行时端盖出现卡滞，或者弹簧的预压量设置不合理，预压量太小的话，轻微的振动就会导致弹簧出现窜动，预压量太大的话，弹簧的有效缓冲行程就会被压缩，起不到应有的缓冲效果，这套结构在设计时已经把预压安装的空间预留出来，安装时只需要把弹簧压缩到总长度的10%到15%再固定上端盖的初始位置，就能保证正常运行时弹簧不会出现松脱，同时保留足够的缓冲行程。另外在材质选择上，导向支架和端盖可以根据使用场景选用普通碳钢做喷塑处理，或者在有腐蚀的场景下选用304不锈钢材质，弹簧则根据负载大小选用碳素弹簧钢或者不锈钢弹簧线，不需要额外做复杂的表面处理就能满足大部分工况的使用需求，后期维护时只需要定期检查弹簧的压缩回弹状态，出现疲劳变形时直接更换同规格弹簧即可，维护成本极低，拆装也不需要专用工具，非常适合批量应用在各类小型自动化设备和工装结构里。
