施耐德GV3ME63电动机保护断路器结构模型

在低压配电与工业电机控制场景里，这类电动机保护断路器是柜内核心的保护与控制元件，常被布置在电机回路的进线端，直接承担电机的启停操作与过载、短路故障保护功能，替代了传统分立的熔断器、热继电器与隔离开关的组合方案，能大幅简化柜内布线，减少元件占用的安装空间。从实际工程应用来看，这类元件广泛适配额定电流范围内的三相异步电动机回路，在机床、输送设备、小型风机水泵的控制箱内都能见到同规格产品的身影，日常运维中操作人员可直接通过面板上的操作手柄完成回路分合，故障脱扣后也能快速通过手柄位置判断故障类型，无需逐一排查回路元件，大幅降低现场运维的排查成本。

从产品功能特性来看，这款保护断路器集成了热磁脱扣单元，热脱扣部分用于匹配电机的过载特性，当电机出现长时间过流、堵转工况时，双金属片受热变形触发脱扣机构，切断主回路避免电机绕组过热烧毁；磁脱扣部分则针对回路短路工况，当出现远超额定值的短路电流时，电磁机构瞬时动作，在数毫秒内分断回路，避免故障电流冲击上级配电系统。操作面板上设置了分合操作主手柄与故障指示复位按钮，正常分合时手柄在明确的分、合两个位置锁定，故障脱扣后手柄会停留在中间的脱扣位置，运维人员排查完故障后按下复位按钮即可重新合闸操作，无需额外的复位操作流程。

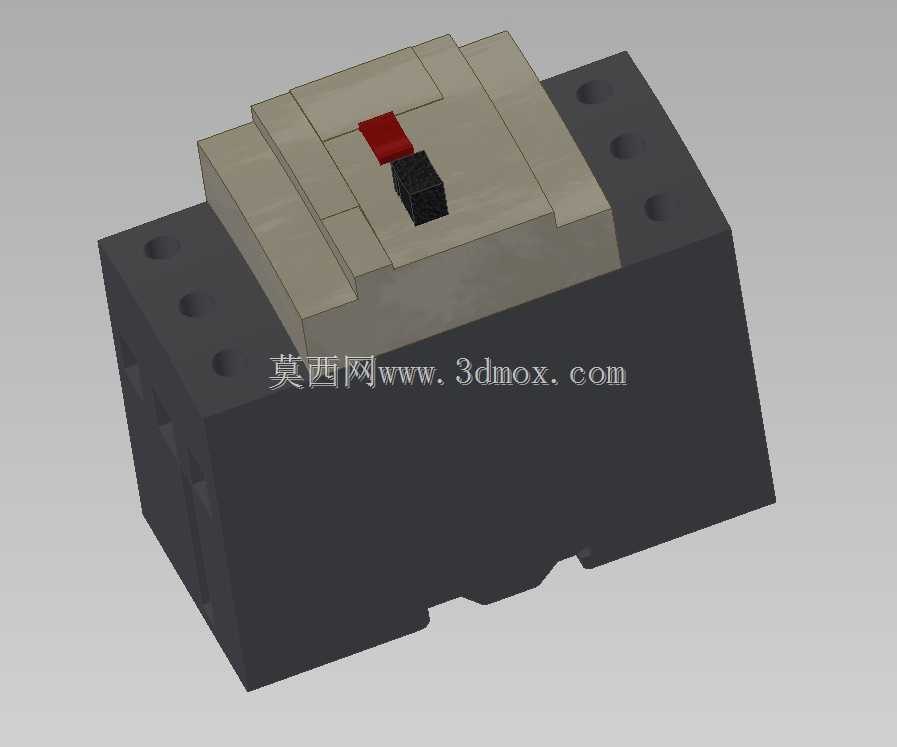

从三维建模的设计思路来看，建模过程优先还原了产品的安装配合边界与外部操作尺寸，主体分为下部的基座本体与上部的操作机构罩壳两个核心部分，基座部分预留了三相主回路的进出线接线端子位置，端子处的螺丝安装孔位、接线空间都按照实物的安装尺寸做了还原，确保在做柜内布局设计时，能准确预留接线操作的手部空间，避免出现接线时工具无法伸入的问题。基座背部的标准导轨安装卡扣结构也做了完整还原，卡扣的卡合深度、与标准35mmDIN导轨的配合间隙都按照实物参数设置，在做整柜装配仿真时，可以直接模拟元件卡装到导轨上的装配过程，验证相邻元件之间的安装间隙是否满足规范要求，避免出现元件干涉无法安装的问题。

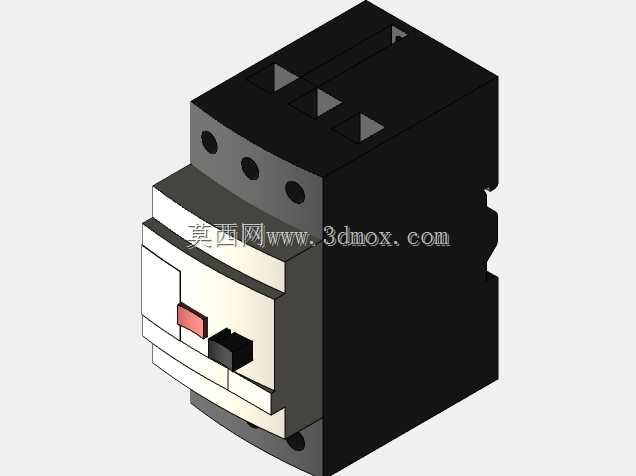

外形尺寸方面，这款断路器的整体宽度、高度与深度都严格匹配实物的安装尺寸，上部操作罩壳的凸起高度、操作手柄的突出距离都做了精准还原，在做柜内门板开孔设计时，可以直接参考模型的外形尺寸预留操作手柄的伸出空间，确保门板安装完成后手柄能正常操作，不会出现门板顶住手柄无法分合的问题。模型上的散热槽结构、端子标识的位置都按照实物布局还原，在做柜内温升仿真时，散热槽的通风面积、位置可以作为仿真的边界参考，辅助验证柜内通风路径设计是否合理，避免元件工作时热量积聚导致温升超标。

在实际选型建模过程中，这类元件的模型精度直接影响整柜设计的准确性，很多新手建模时容易忽略安装卡扣的尺寸、接线端子的空间预留，导致实际装配时出现元件装不上、接线空间不足的问题，这款模型在建模时特意强化了安装配合面的尺寸精度，所有与安装、接线、操作相关的尺寸都严格对标实物参数，既保证了外观的还原度，又能直接用于工程设计的布局校验。另外模型的分件逻辑也按照实物的装配关系设置，基座、罩壳、操作手柄、复位按钮、安装卡扣都做了独立的零件拆分，在做装配动画演示、运维培训课件制作时，可以直接拆分零件展示内部的装配关系，不需要额外对模型做破面拆分处理。

从柜内布局的实际需求来看，这类保护断路器通常会和交流接触器、热继电器（部分场景不需要额外配热继电器）、端子排等元件相邻布置，模型还原了元件侧面的安装间隙标识位置，在布局时可以按照模型上的标识预留足够的散热间隙，避免相邻元件靠太近影响散热，同时也能保证接线时导线的弯曲半径满足规范要求，不会出现导线过度弯折损伤绝缘层的问题。对于做三维布线的工程师来说，模型上进出线端子的位置、接线孔的朝向都完全还原实物，布线时可以直接从端子位置引出导线，规划柜内的走线路径，统计导线的长度与规格，大幅提升布线设计的效率，减少现场施工时的导线浪费与接线错误。
