立式砂带刀具研磨设备结构设计

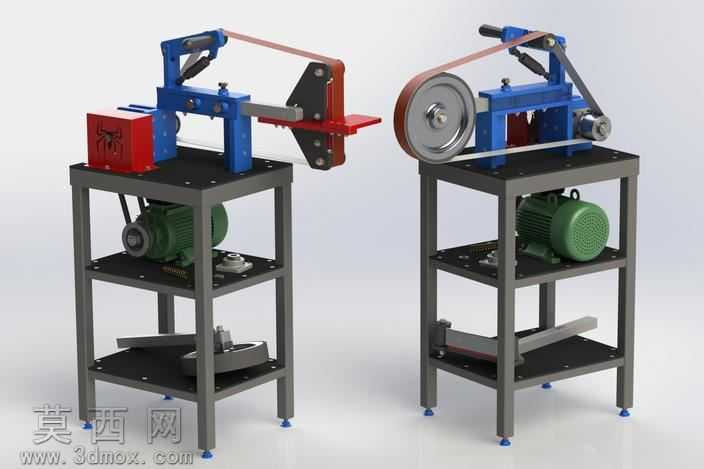

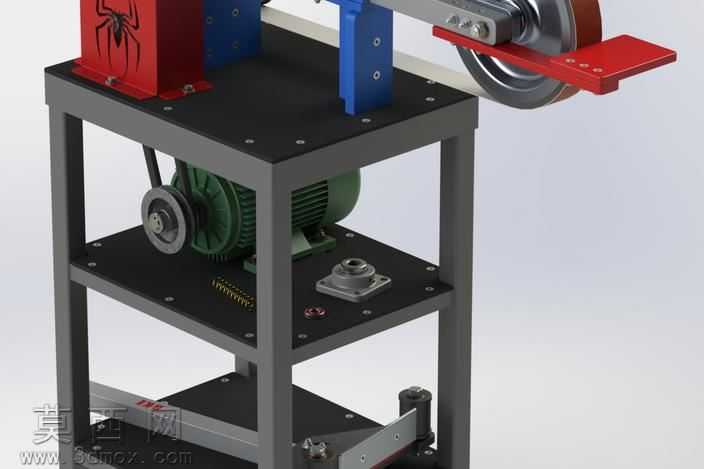

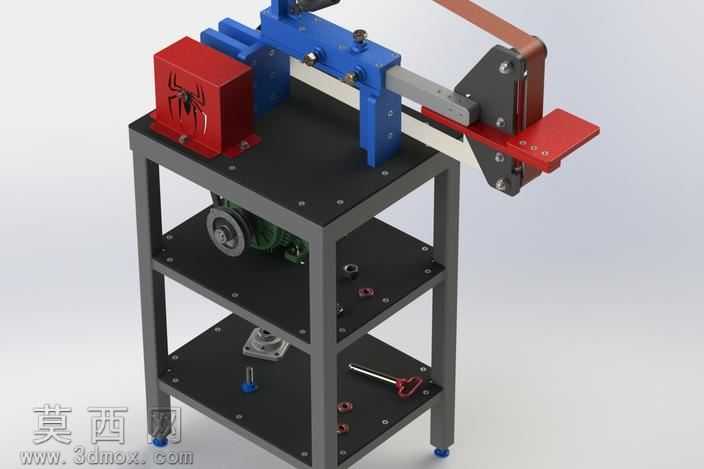

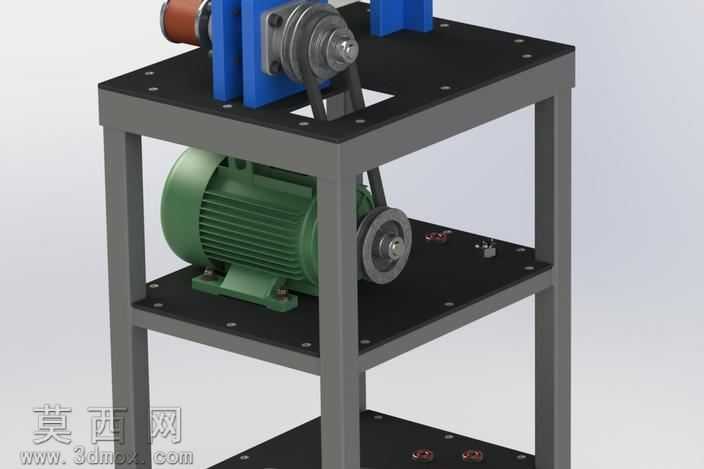

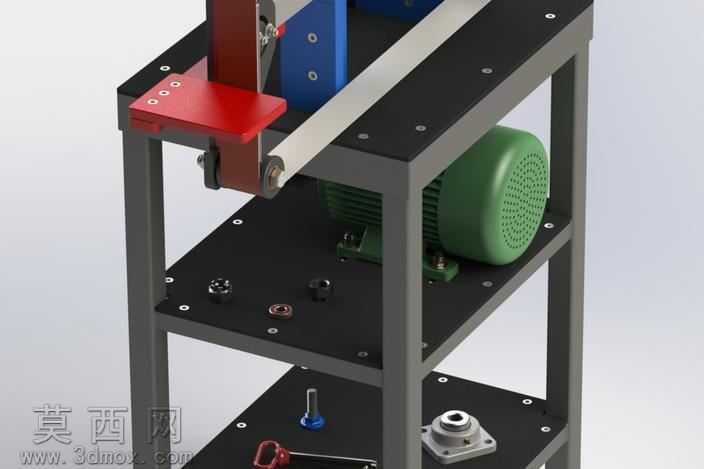

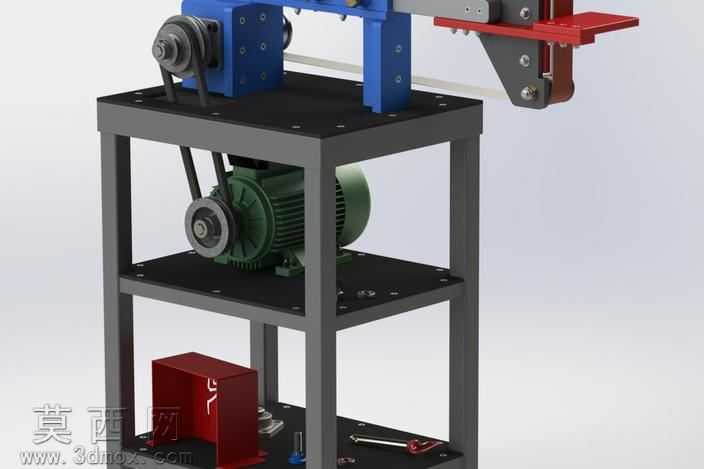

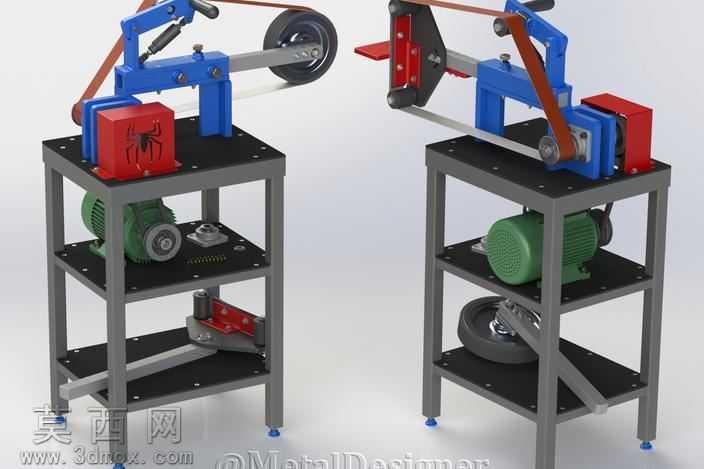

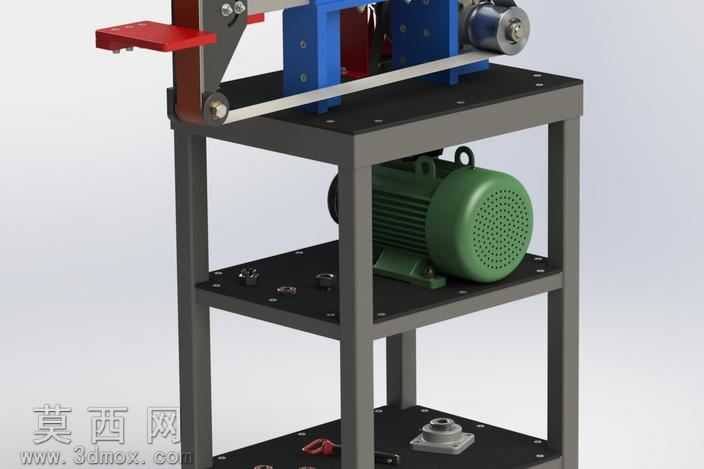

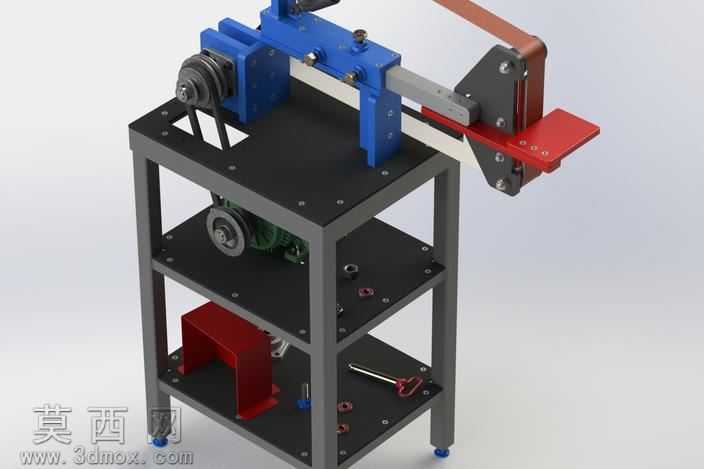

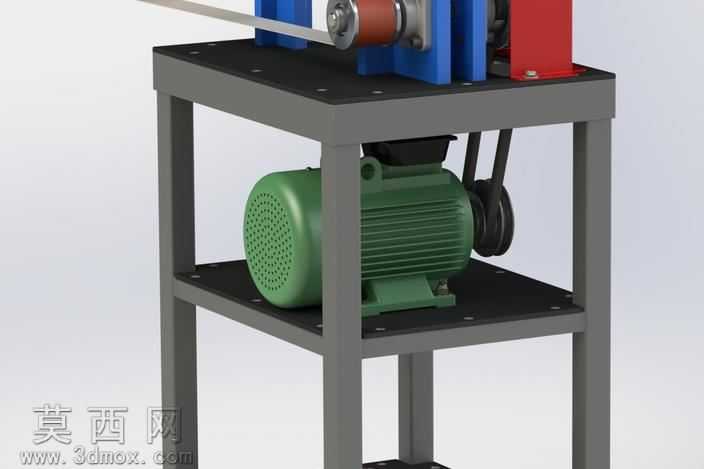

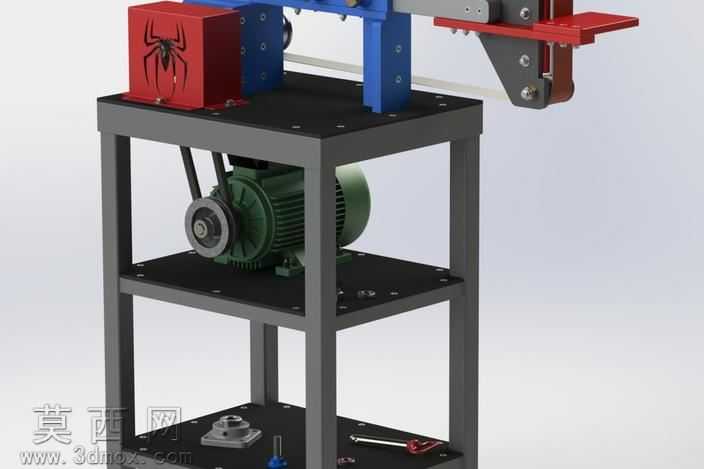

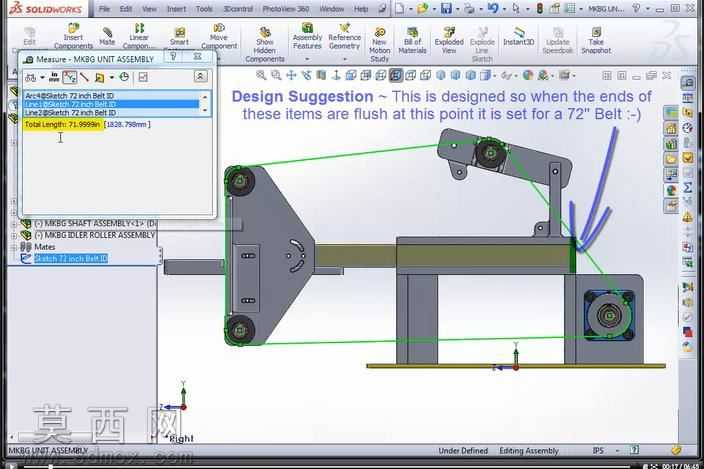

本作品为立式砂带刀具研磨设备的三维设计方案，整体采用三层方管焊接机架作为承载主体，建模阶段通过参数化草图绘制机架的型材截面，添加焊接约束模拟真实焊接工艺的连接关系，机架底部配置可调脚轮特征，既满足设备移动转运需求，也可通过调节实现工作状态的水平稳定。设备动力单元布置于机架中层，建模时还原了异步电动机的安装结构、带轮传动副的装配关系，通过传动带将动力传递至上层的砂带驱动轮，张紧机构采用杠杆式手动调节结构，建模过程中添加了铰接约束、弹簧复位特征，可直观模拟砂带张紧度的调节过程，保证砂带运行时的张力稳定。上层工作模块设置了可多角度调节的工件托架与靠模结构，托架带有角度刻度标识特征，可适配不同刃口角度的刀具研磨需求，砂带接触轮采用橡胶材质模拟，建模时区分了接触轮的刚性轮毂与弹性外圈结构，还原弹性接触磨削的工艺特性，设备一侧设置了可翻转的辅助工作台，可拓展平面磨削、小件去毛刺的使用场景。渲染阶段为不同部件赋予对应材质：机架部分采用哑光灰喷塑材质，动力单元采用电机经典绿漆材质，传动结构、调节手柄采用蓝色烤漆金属材质，电机接线盒、安全护罩采用红色警示漆材质，砂带采用棕刚玉磨料的粗糙纹理材质，接触轮采用黑色哑光橡胶材质，脚轮采用蓝色尼龙与金属支架的组合材质，通过环境光遮蔽、全局光照渲染效果，清晰呈现各部件的装配层次与结构细节。设计过程中充分考虑设备的操作人机工程，将调节手柄、张紧扳手布置在操作人员站立即可触及的高度，机架层板预留了电机散热、废屑掉落的空间，整体结构紧凑，传动路径简洁，可满足小型刀具开刃、刃口修复、小型金属件去毛刺砂光的加工需求，各部件的装配关系完全符合机械设计规范，可直接用于工程拆解与加工参考。
