车床尾座机械结构三维设计作品

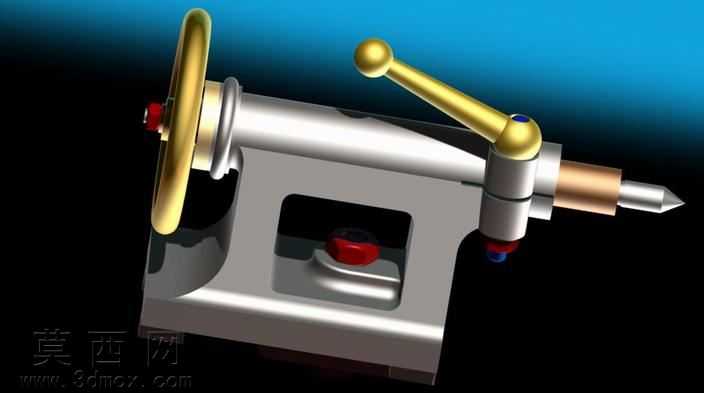

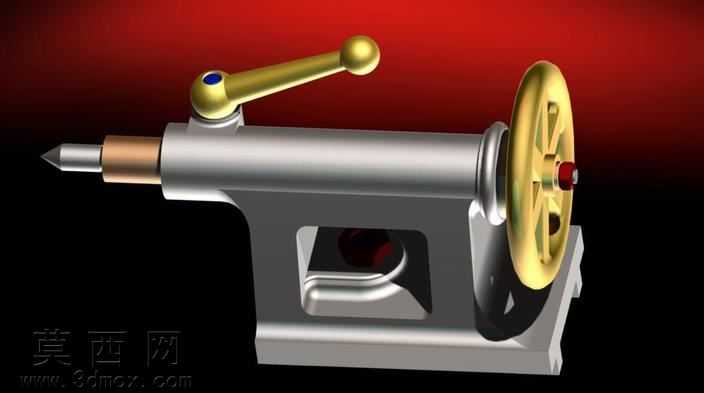

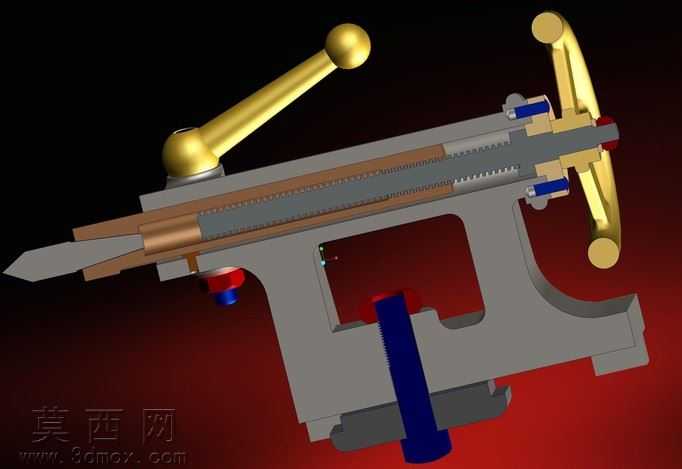

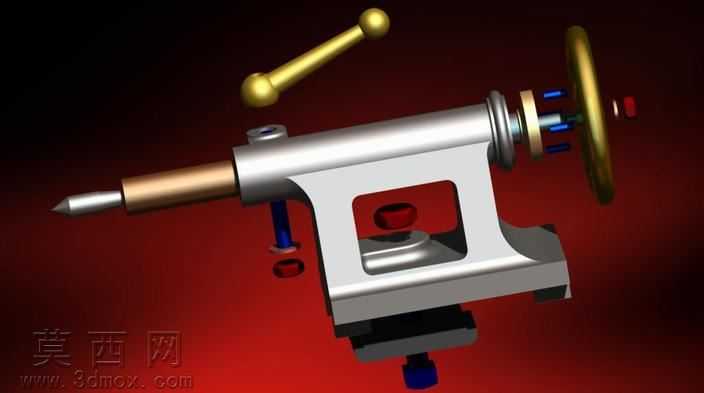

本作品为车床配套尾座的三维建模设计成果，建模过程依托专业三维设计软件完成，整体遵循车床尾座的实际功能逻辑与机械加工规范进行结构还原。建模初期先梳理尾座的核心功能模块，将整体拆分为基座、套筒伸缩机构、锁紧操控组件、手轮进给机构、顶尖装夹部分五大独立单元，逐单元完成参数化草图绘制后再进行装配约束，确保各部件的配合公差符合通用机床附件的设计标准。材质渲染阶段针对不同部件的实际加工材质做了区分处理：基座部分采用铸铁材质表现，还原铸件表面细腻的哑光磨砂质感，同时通过光影调整凸显基座的厚重感与结构稳定性；套筒、顶尖部分采用调质钢材材质，设置合适的金属反射参数，表现出精加工金属表面的光洁质感；锁紧手柄、手轮部分做了黄铜材质的渲染处理，通过调整高光与粗糙度参数，还原铜质构件温润的金属光泽，同时在手柄顶端的锁紧标识位置做了蓝色宝石质感的细节点缀，提升模型的视觉表现力；手轮中心的锁紧旋钮采用红色胶木材质，与黄铜手轮形成鲜明的视觉区分，也符合实际机床操作件的配色逻辑。结构设计上完整还原了尾座的工作逻辑：顶尖可随套筒做轴向伸缩运动，通过侧面的锁紧手柄可实现套筒位置的快速锁定，尾部手轮连接内部丝杆结构，转动手轮可实现套筒的精细进给调节，各运动部件之间预留了合理的装配间隙，既符合实际机械装配的公差要求，也可在三维环境下完成运动仿真演示。设计过程中重点考量了基座的受力结构，在基座中部做了镂空减重设计，同时在镂空边缘做了圆角过渡处理，既降低了构件的整体重量，也避免了应力集中问题，符合机床铸件的结构设计规范；底座部分设置了与车床床身配合的安装定位结构，可直接适配普通卧式车床的安装尺寸要求。整体建模过程严格遵循机械设计的尺寸比例，所有部件的尺寸参数均参考通用卧式车床尾座的实际参数设定，没有出现结构错位、比例失调的问题，渲染阶段采用了深色渐变背景配合定向打光，突出金属构件的轮廓与质感，让整个模型的视觉呈现更具工业质感，既可以作为机械设计教学的演示案例，也可为机床附件的改型设计提供三维参考依据。
