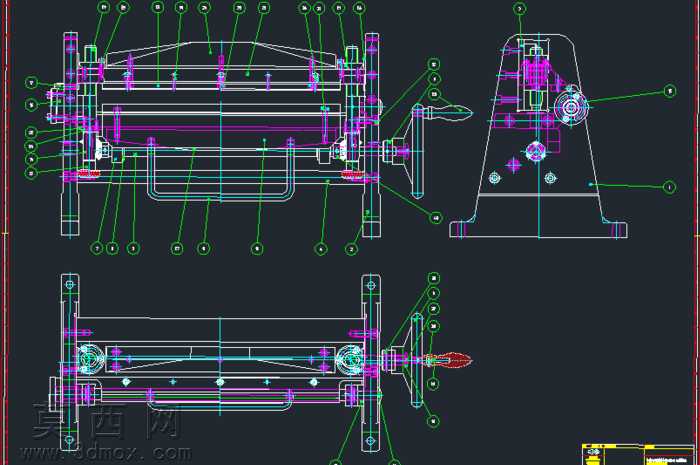

手动摆动折弯机总装结构设计

本作品为手动摆动式折弯机的全套三维设计成果，建模阶段严格遵循机械设计规范，对设备的每一处结构进行1:1精准还原，完整覆盖机架主体、上模压合组件、下模支撑座、手动驱动摇柄、传动调节机构、侧端定位支座、锁紧限位部件等全部装配单元，所有零件的配合公差、安装孔位、连接结构均按照实际加工装配要求设定，无冗余几何元素，模型拓扑结构规整，可直接用于工程出图、结构校核与加工生产参考。材质配置上根据零件实际功能属性进行区分，机架类承重部件赋予铸铁哑光材质，表面做粗糙质感处理还原铸造件的真实外观，传动丝杠、调节手柄、锁紧螺栓等运动与紧固件赋予45号钢调质后的金属质感，压合工作部位赋予高硬度模具钢的亮面金属材质，操作手轮部位赋予防滑胶木的深棕哑光材质，不同材质的粗糙度、反光度、金属度参数经过反复调试，渲染后可清晰区分不同功能部件，直观呈现设备的装配层次。结构设计上采用对称式双立柱支撑布局，保证压合作业时的受力均匀性，手动驱动端集成齿轮减速传动结构，可通过较小的操作力实现较大的压合扭矩，适配薄金属板材的折弯成型作业，设备的折弯角度调节机构带有刻度标识结构，可通过限位装置精准控制折弯行程，保证不同批次工件的折弯精度一致性，侧端支座设置有可调节的板材定位挡块，可快速定位待加工板材的折弯位置，提升作业效率。设计过程中充分考虑手动设备的操作便捷性与结构可靠性，所有运动部件均预留合理的活动间隙，避免操作过程中出现卡滞问题，受力关键部位做加强筋结构设计，在控制设备整体重量的前提下提升结构刚性，避免长期作业出现机架变形问题，整体结构紧凑，操作逻辑符合一线钣金加工作业的使用习惯，可作为小型钣金加工工位的专用工装设备使用，也可作为钣金成型类设备的教学演示模型使用。
