起重作业用带滑轮组吊钩结构设计

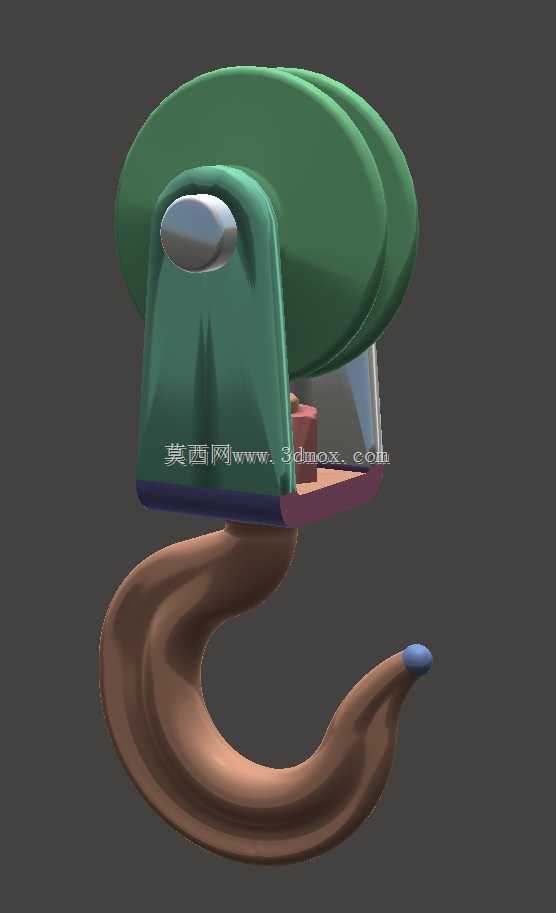

在车间重型工件转运、港口集装箱装卸、建筑工地建材垂直吊运这类常规起重作业场景里，吊钩作为吊具末端直接承载被吊物的核心部件，其结构合理性直接决定作业安全系数与吊装效率。这款吊钩的设计首先从载荷传递路径入手，上部集成的双滑轮组结构并非简单的外形堆叠，而是匹配对应吨位起重钢丝绳的穿绕需求，双槽滑轮的轮缘弧度经过反复校核，能保证钢丝绳在起升、变幅过程中始终贴合轮槽，不会出现跳绳、卡绳的问题，滑轮外侧的护板结构一方面起到遮挡防护作用，避免作业过程中杂物卷入滑轮与钢丝绳的啮合间隙，另一方面也作为滑轮轴的安装支撑座，两块护板之间的安装间距严格匹配滑轮厚度与轴向窜动余量，轴孔位置设计有衬套安装位，可根据使用频率更换铜基或者尼龙衬套，降低滑轮转动时的磨损量。

吊钩本体采用锻造钩体的曲面造型，钩身的弯曲弧度不是随意绘制的自由曲面，而是按照直柄单钩的曲率标准设计，钩尖位置的凸起挡块结构，是为了配合防脱棘爪使用，避免吊装过程中吊索具从钩口滑出，很多现场作业的安全隐患都来自钩口无防脱结构或者挡块尺寸不足，这款设计里钩尖挡块的高度刚好能让防脱棘爪完全闭合后覆盖整个钩口开口区域，同时不会影响吊索具的挂取操作。钩身与上部滑轮架的连接位置采用了推力轴承配合横梁的结构，这种设计能让吊钩在承载状态下自由水平回转，调整被吊物的朝向时不会带动钢丝绳扭结，很多现场吊装作业需要对位安装工件时，吊钩的回转自由度能大幅降低工人调整工件姿态的难度，不需要反复挪动起重设备的位置就能完成对位。

从安装边界来看，上部滑轮组的两个护板顶端预留了对称的销轴安装孔，可直接与起重小车的吊钩架连接，不需要额外制作过渡连接座，整体的外形宽度控制在常规同吨位吊钩的安装尺寸范围内，能直接替换现有老旧设备上的同规格吊钩，不需要对原有起重设备的小车结构做改造。钩身的开口尺寸按照对应吨位的常规吊索具规格设计，能同时容纳两根直径匹配的吊装钢丝绳或者额定载荷的卸扣，不会出现吊索具过粗无法挂入的问题。滑轮护板侧面的观察缺口，是为了日常巡检时能直接看到钢丝绳的磨损情况与滑轮的转动状态，不需要拆开护板就能完成日常点检，降低设备维护的工作量。

设计过程中还考虑了不同工况的适配性，钩身的曲面过渡位置全部采用大圆角处理，避免应力集中导致的钩体开裂，所有棱边位置都做了倒角处理，不会在挂取吊索具时划伤钢丝绳的编织层或者吊装带的纤维层。上部护板的厚度经过受力校核，能承受额定载荷下的侧向拉力，即使吊装过程中出现小角度的斜拉，也不会出现护板变形的问题。滑轮的轮槽深度按照钢丝绳直径的1.5倍设计，能保证钢丝绳在倾斜15度以内时不会脱出轮槽，适配现场常见的非完全垂直起吊的作业情况。钩尾与横梁的连接位置采用了防松螺母配合开口销的固定结构，能避免长期受载震动后螺母松动脱落，所有连接位置的紧固件都预留了足够的防松空间，日常维护时可以方便地检查紧固件的状态。
