M12规格环形吊环连接紧固件结构设计

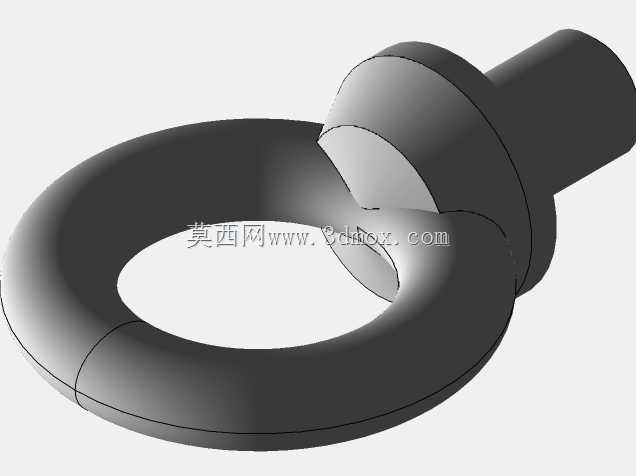

　　在车间重型设备移位、模具吊装、户外钢结构临时挂载这类场景里，小规格吊点的选型往往容易被忽略，很多现场作业人员习惯随便找个带孔螺栓焊个环就当吊点用，实际作业中轻则出现吊环变形滑脱，重则引发重物坠落的安全事故，M12规格的环首螺栓，正是针对额定载荷范围内的中小重量起吊、挂载需求设计的标准连接件。从结构设计逻辑来看，这款环首螺栓没有多余的冗余结构，整体分为环形吊接段、过渡承压台、螺纹连接段三个核心部分，环形部分采用整圆闭环设计，截面为均匀的圆形截面，在承受斜向拉力时，应力不会在环身某一点过度集中，区别于焊接拼接的吊环，一体成型的环身不存在焊缝应力薄弱区，哪怕起吊时绳索出现30度以内的斜拉，环身也能均匀分散载荷，不会出现焊缝开裂的问题。

　　过渡承压台的设计是很多非标准吊环容易遗漏的细节，这个台阶面在螺栓拧紧后会完全贴合被连接件的安装表面，一方面能避免环身根部直接和安装孔边缘硬接触，防止反复受载后根部出现应力断裂，另一方面也能保证螺栓拧紧后不会出现歪斜，让螺纹段的受力始终保持轴向方向，不会因为安装偏斜带来额外的弯曲载荷。螺纹段采用标准M12公制粗牙螺纹，适配市面上绝大多数通用的M12螺纹安装孔，不需要额外攻丝改制，安装时只需要在被连接件上加工出深度足够的螺纹底孔，将螺栓拧入至承压台完全贴合安装面即可，不需要额外加装垫片，承压台的接触面积足够分散拧紧时的压应力，不会压伤较软的金属安装表面。从安装边界来看，这款环首螺栓的环形部分内径预留了足够的绳索、卸扣穿过空间，

　　常规直径10mm以内的吊装钢丝绳、尼龙吊带都能顺利穿入，不需要额外搭配小型卸扣就能直接挂载，环形部分的外径尺寸控制合理，安装后不会突出安装面过多，在一些安装空间局促的设备侧面，也不会和周边的管线、结构件发生干涉。在实际设备装配场景中，这类M12环首螺栓常被预装在中小型电机、减速箱、焊接工装的壳体上，作为设备出厂自带的永久吊点，后期设备维护移位时不需要额外焊接临时吊点，直接穿入吊带就能起吊，避免临时焊接吊点带来的壳体变形、焊缝脱落风险。在临时挂载场景里，比如车间管廊上挂载小型风机、照明灯具，或者户外桁架上挂载轻型音响、显示屏，这款环首螺栓也能作为可靠的固定连接件，环形结构可以直接穿入挂扣，不需要额外搭配连接耳片，

　　安装效率比普通六角螺栓高很多。设计建模时需要特别注意环身和螺纹段的过渡圆角，这个位置是整个零件的应力集中最高的区域，圆角半径不能过小，否则在承受冲击载荷时很容易在根部出现裂纹，建模时要保证过渡区域的曲面顺滑，没有折线、尖角，同时环身的截面直径要和螺纹段的强度匹配，不能出现环身截面过细、螺纹段强度富余的设计失衡，保证整个零件的失效载荷出现在螺纹段，而不是环身根部，这样在过载时会先出现螺纹滑牙的预警，不会发生环身突然断裂的危险情况。另外，环形部分的闭合位置要保证完全贴合，不能存在缝隙，否则绳索受力时会卡入缝隙，磨损绳索保护层，甚至出现绳索被割断的隐患，建模时要保证环身的对接面完全重合，整环的圆度误差控制在合理范围内，让绳索在环内可以自由滑动，自动调整到受力最小的角度，减少局部载荷集中。在选型适配时，需要注意这款环首螺栓的额定载荷匹配M12螺纹的抗拉强度，不能用于超过额定载荷的起吊作业，同时安装时要保证螺纹拧入深度至少达到螺纹直径的1.2倍，也就是不低于14.4mm，才能保证螺纹连接的强度足够，避免螺纹从安装孔内拔出。如果是安装在铸铁、铝合金这类强度较低的基体上，还需要适当增加拧入深度，或者加装钢丝螺套提升螺纹连接强度，不能按照钢基体的拧入深度来安装，否则容易出现螺纹滑牙失效。
