三轴式铁路货运车辆走行部结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:328190
  • 三轴式铁路货运车辆走行部结构设计
  • 三轴式铁路货运车辆走行部结构设计

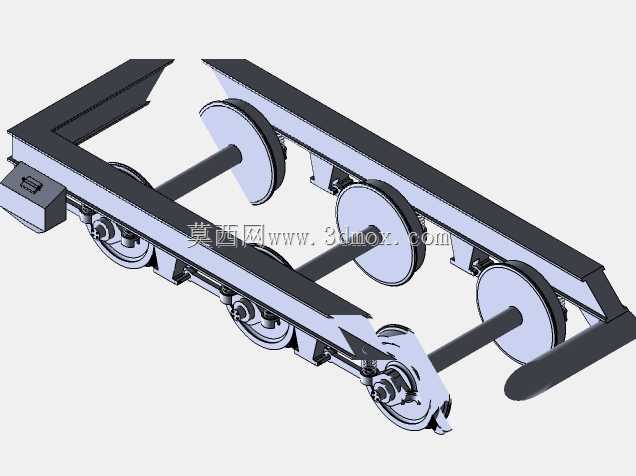

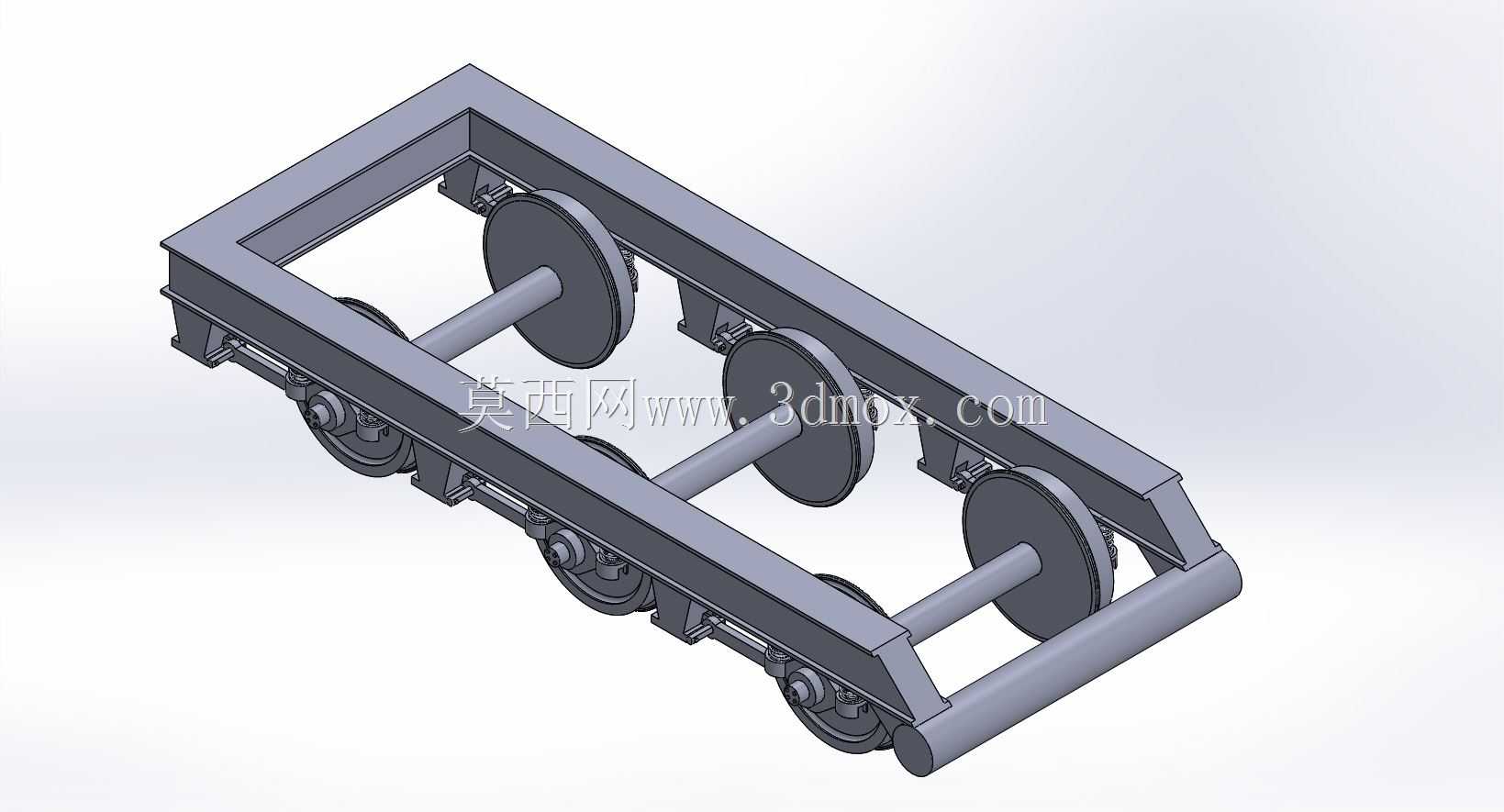

在干线货运铁路的运维场景里,转向架是直接决定车辆运行稳定性、载重能力与曲线通过性能的核心走行部件,本次呈现的三轴转向架结构,主要适配大载重货运车辆的使用需求,区别于常见的两轴转向架,三轴布局能在不提升单轴轴重的前提下,有效分散车辆上部载荷,适配重载工况下的线路承载要求,尤其适合轴重限制严格但需要提升单车载重的货运线路使用。从实际功能来看,该转向架承担着承载车体上部全部重量、传递轮轨间牵引力与制动力、缓冲线路不平顺带来的冲击振动、引导车辆沿轨道顺利通过曲线的核心作用,是铁路货车走行系统里无可替代的核心总成。

从结构设计思路来看,该转向架采用整体式焊接构架作为承载基体,构架采用箱型截面梁组焊而成,侧梁与横梁的连接位置做了圆弧过渡处理,避免应力集中带来的结构疲劳风险,三轴沿构架纵向等距排布,每根车轴两端配置轴箱定位结构,轴箱与构架侧梁之间预留了一系悬挂的安装空间,可适配不同刚度的轴箱弹簧配置,匹配不同载重等级的运用需求。轮对部分采用标准轨距适配的整体辗钢车轮设计,车轴为实心锻件结构,轮对内侧距严格符合干线铁路的轨距匹配要求,保证轮缘与钢轨内侧的合理间隙,避免运行中出现轮缘偏磨或者脱轨风险。

从安装边界与尺寸适配角度来说,该转向架的构架两侧设有上心盘安装座,用于和车体下部的下心盘配合,实现车体与转向架的回转连接,上心盘的安装面平面度、中心定位销孔的位置度都有严格的公差要求,保证车辆通过曲线时转向架能相对车体顺利回转,同时传递纵向与垂向载荷。构架两端设有车钩缓冲装置的安装接口吗?不,三轴转向架的两端通常设置旁承座,用于安装弹性旁承,提供回转阻尼,抑制车辆运行时的蛇行失稳。每一组轴箱的位置都预留了轴承安装位,适配铁路货车标准的滚动轴承结构,轴箱上设有导框或者定位槽,和构架侧梁的定位结构配合,实现轮对的纵横向定位,定位刚度的匹配直接影响车辆的运行平稳性,设计时需要兼顾直线运行的稳定性与曲线通过的灵活性。

在实际运用场景中,这类三轴转向架多用于大载重的敞车、棚车或者特种货运车辆,相比两轴转向架,三轴结构的轴距更长,通过小半径曲线时需要校核中间轮对的横移量,因此设计时中间轴的轴箱定位通常会预留更大的横动间隙,避免曲线通过时轮缘贴靠钢轨产生过大的侧向力。构架的横梁位置预留了基础制动装置的安装座,可适配闸瓦制动或者盘形制动的配置,满足不同速度等级货运车辆的制动需求,制动吊座的位置经过精准校核,保证制动时闸瓦能均匀贴合车轮踏面,避免偏磨导致的制动效率下降。

从结构细节来看,该转向架的构架侧梁下部设有弹簧承台,用于放置一系螺旋弹簧,弹簧的布置方式为每个轴箱对应一组双圈弹簧,内圈与外圈弹簧旋向相反,避免运行中弹簧卡滞,弹簧承台的位置经过载荷计算,保证每个轴箱的弹簧静挠度一致,避免车辆出现偏载。构架端部设有排障器安装接口,可安装橡胶排障器,清除轨道上的小型障碍物,保障运行安全。轮对的车轴端部设有轴端接地装置或者速度传感器安装接口,可根据车辆配置需求加装相应部件,满足不同车型的改装需求。

在建模过程中,所有结构的配合尺寸都严格遵循铁路车辆的相关设计规范,比如轮对的轮径尺寸、轴颈中心距、构架的固定轴距、上心盘的中心高度等关键参数,都符合现有货运铁路的车辆限界要求,保证转向架在运行中不会超出车辆限界,与线路周边设备发生干涉。同时,所有的安装接口都采用标准化尺寸,可与现有通用的铁路货车配件实现互换,降低运维过程中的配件储备成本,提升车辆的运维便利性。这类转向架在实际使用中,需要定期检查构架的焊缝状态、轮对的磨耗情况、轴箱轴承的温升情况,结构设计时也预留了相应的检修空间,方便运维人员对各个部件进行检查与更换,比如轴箱端盖的拆卸空间、制动闸瓦的更换间隙都做了充分预留,避免后期运维时出现操作空间不足的问题。
