WAG9型铁路货运车辆走行转向架结构

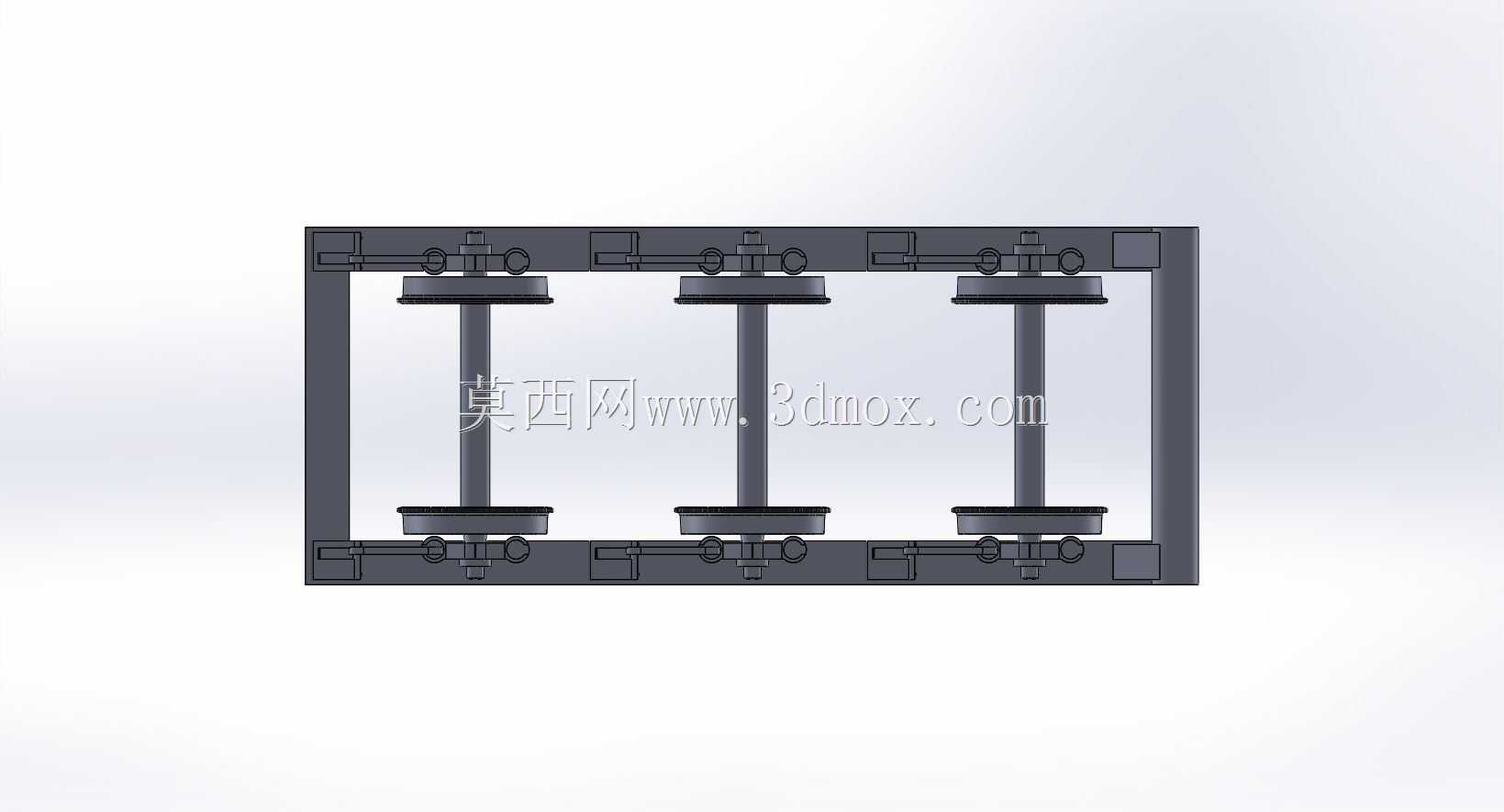

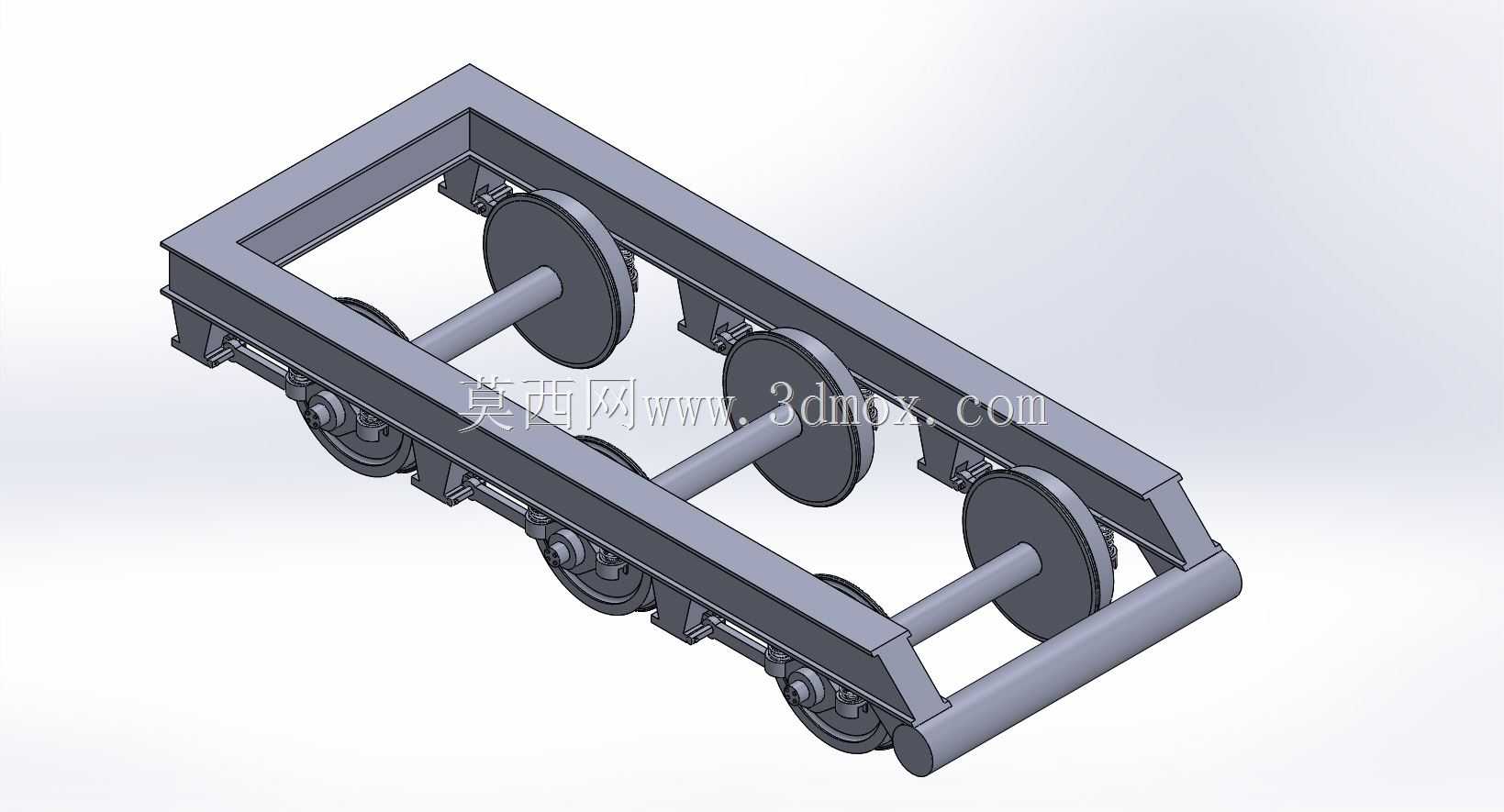

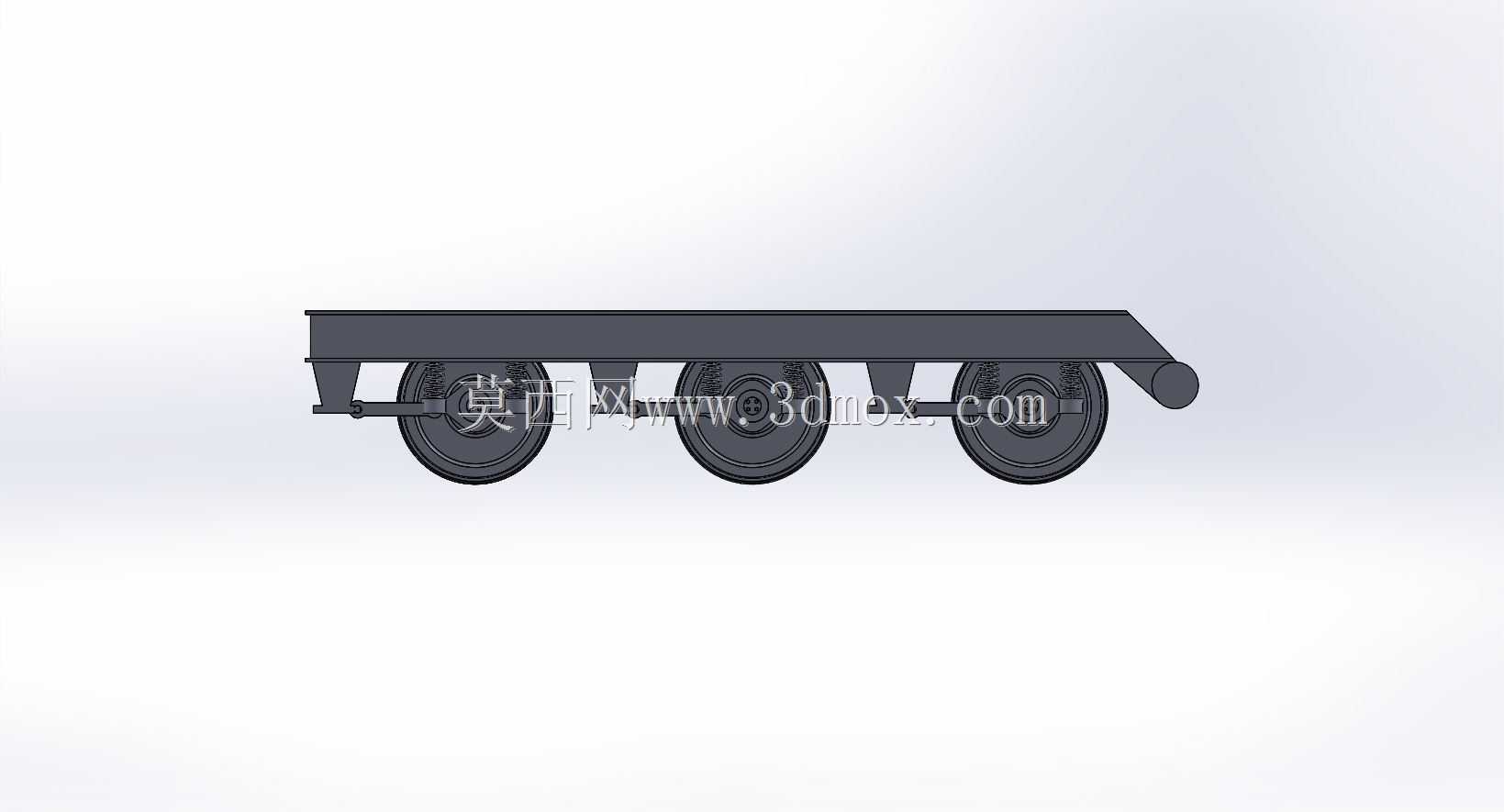

　　在重载铁路货运场景中，转向架是决定车辆运行稳定性、承载能力与曲线通过性能的核心走行部件，本次呈现的WAG9型转向架结构，适配大轴重货运列车的运用需求，主要承担车体载荷传递、轮轨导向、运行缓冲减振的核心功能，是重载货运列车走行系统的关键组成部分。从实际线路运用场景来看，这类三轴转向架多用于大载重货运敞车、棚车，能够适配干线铁路的长距离重载运输工况，在曲线半径较小的区段也能通过自身的结构设计实现顺畅通过，降低轮轨磨耗，减少线路维护成本。从结构功能特性来看，该转向架采用三轴轮对布置形式，相比传统两轴转向架拥有更大的轴重分配能力，单轴载荷分布更均匀，能够承载更高的车体载重，适配重载运输的需求；构架作为转向架的核心承载基体，

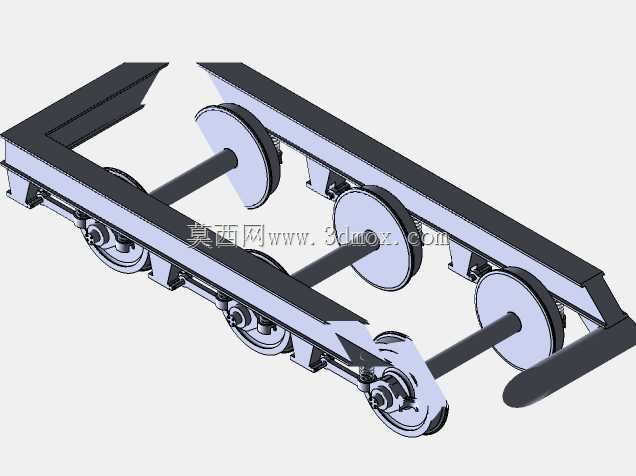

　　采用焊接箱型结构设计，将侧梁、横梁组焊为整体框架，既保证了足够的结构强度与刚度，又能合理控制自身重量，避免不必要的簧下质量增加影响运行平稳性。轮对部分采用整体辗钢车轮搭配车轴的压装结构，车轮踏面采用标准磨耗型踏面轮廓，能够与钢轨顶面形成良好的匹配接触，降低轮轨接触应力，同时在通过曲线时依靠踏面锥度实现自动导向，减少轮缘与钢轨侧面的刚性接触。在设计思路层面，该转向架的结构布局充分考虑了重载工况下的载荷传递路径，车体的垂向载荷通过心盘与旁承传递到构架，再经构架上的弹簧定位装置传递到轮对，最终作用于钢轨；纵向的牵引力与制动力则通过牵引拉杆结构在车体与转向架之间传递，保证动力传递的可靠性，避免重载起步或紧急制动时的载荷冲击造成结构损伤。

　　横向方向上，定位装置为轮对提供合适的横向刚度与纵向刚度匹配，既保证直线运行时的轮对对中能力，减少蛇行运动失稳的风险，又能在通过曲线时允许轮对产生适当的横移与偏转，降低轮轨侧向作用力。从安装边界与尺寸适配角度来看，该转向架的构架安装接口尺寸匹配对应货运车型的车体底架结构，心盘中心距、旁承间距均符合铁路车辆的通用安装规范，能够直接适配同系列车型的换装需求；轮对内侧距、车轮直径等参数严格遵循铁路行业的标准限值，保证在标准轨距线路上的运行兼容性，不会出现侵限或匹配不良的问题。弹簧悬挂系统采用一系悬挂结构，布置在构架与轮对轴箱之间，通过螺旋弹簧搭配减振元件的组合，吸收线路不平顺带来的振动冲击，既保护车体承载的货物不受振动损坏，

　　又能降低振动对构架、车体等金属结构的疲劳损伤，延长部件的使用寿命。基础制动装置的安装座集成在构架侧梁上，能够适配单元制动器的安装，保证制动时的闸瓦压力均匀分布在车轮踏面，实现稳定的制动效果，在重载工况下也能提供足够的制动力，缩短制动距离，保障运行安全。在实际建模过程中，所有结构的装配关系都严格按照实际生产的装配工艺进行还原，轴箱与轮对的配合公差、构架各部件的焊接位置、各悬挂元件的安装间隙都参考实际工程参数进行设置，不存在结构干涉的问题，能够直接用于转向架的结构原理演示、装配工艺培训，也能作为同类型转向架改型设计的基础参考模型，帮助设计人员快速理解重载转向架的载荷传递逻辑与结构布局特点，缩短新结构开发的前期建模周期。需要注意的是，这类转向架的结构设计需要充分考虑不同线路工况的适应性，比如在高寒地区运用时需要考虑材料的低温冲击韧性，在长大下坡道区段运用时需要考虑制动装置的热容量，这些运用需求在基础结构设计阶段就已经通过结构布局预留了改进空间，比如构架上预留的制动管路安装位、传感器安装座，能够方便后续加装防滑装置、温度监测元件等部件，满足不同运用场景的改装需求。
