铁路货运车辆Bettendorf型走行部结构

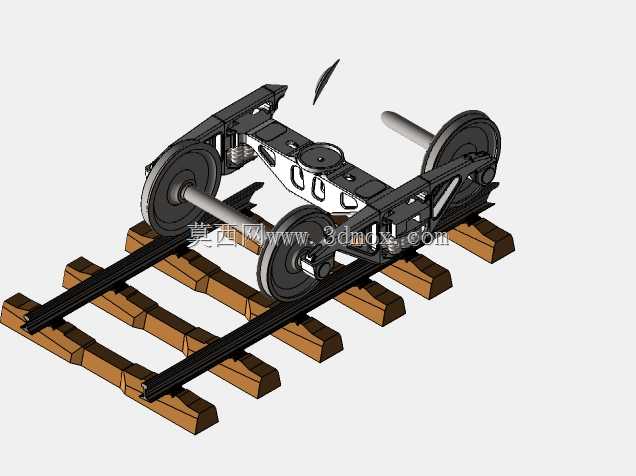

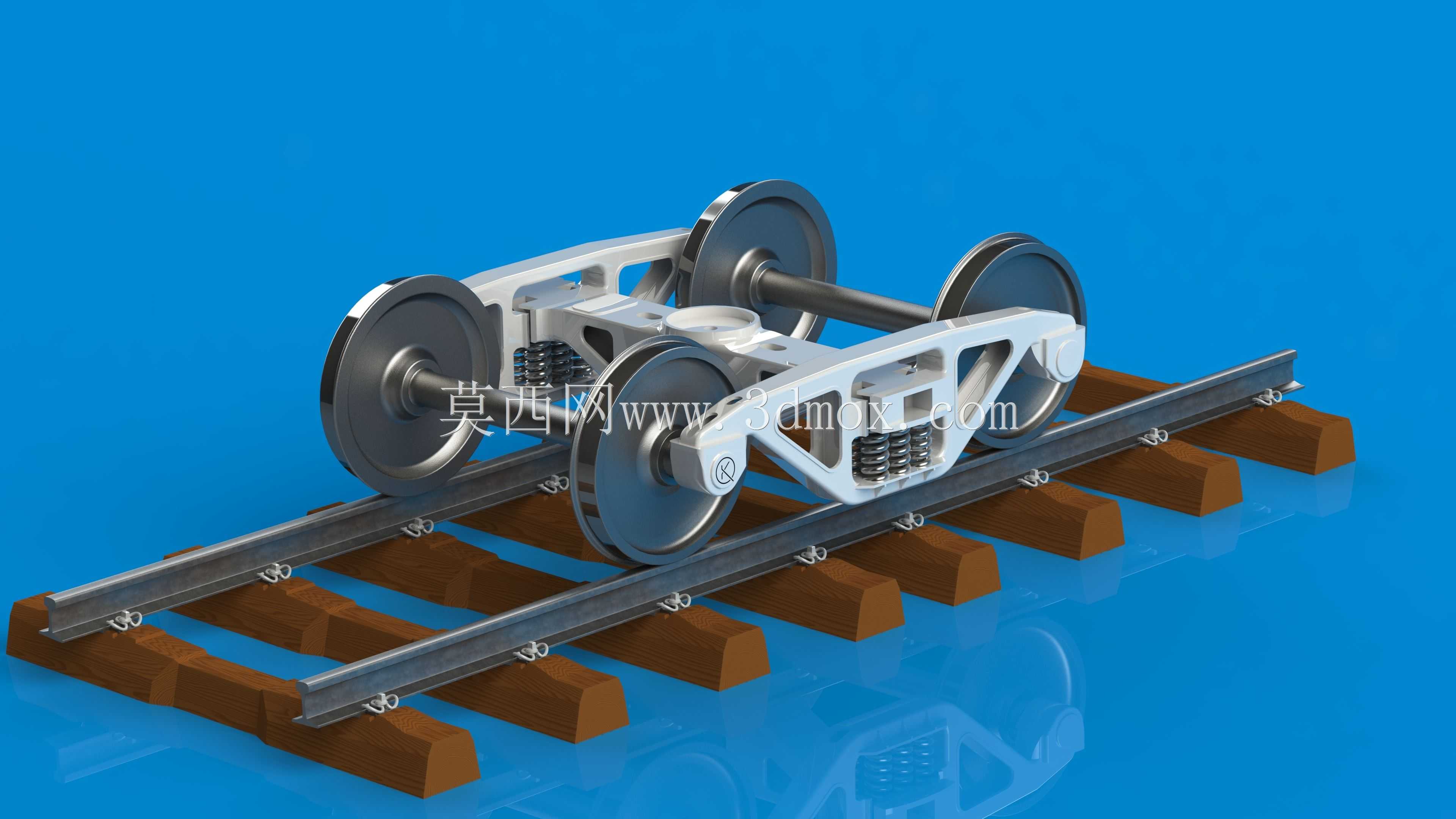

在铁路货运车辆的走行系统设计中，转向架是直接决定车辆运行稳定性、载重能力与曲线通过性能的核心部件，本次呈现的Bettendorf型转向架结构，是早年广泛应用于北美重载货运列车的经典三大件式转向架构型，至今仍是很多货运转向架结构优化的参考原型。这类转向架的核心应用场景集中在大轴重货运线路，承担车体与轮对之间的载荷传递、运行导向、振动缓冲的核心作用，区别于客运转向架侧重高速平稳性的设计取向，该构型的设计优先级始终围绕重载工况下的结构可靠性、低维护成本与恶劣线路适应性展开。

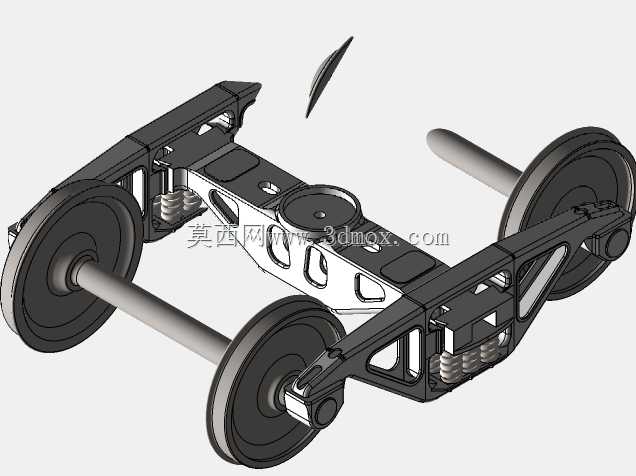

从结构功能特性来看，该转向架采用传统三大件布局，由两个侧架、一个摇枕组成核心承载框架，搭配轮对轴箱装置、弹簧减振系统、基础制动安装位构成完整功能单元。侧架作为纵向承载的核心构件，采用导框式结构直接卡入轴箱的定位槽内，这种无额外连接件的定位方式，在大载重冲击下能有效分散应力，避免连接部位的疲劳失效，同时允许轴箱与侧架之间存在适度的相对位移，适配线路不平顺带来的轮对跳动。摇枕则横跨在两侧架的中央弹簧承台之上，通过中央弹簧组承接来自车体心盘的全部垂向载荷，同时将横向、纵向的作用力通过侧架传递至轮对，摇枕两端的弹簧承台设计为多级弹簧座结构，可根据轴重需求搭配不同刚度的螺旋弹簧组，兼顾空车与重车状态下的挠度需求，避免空车状态下弹簧刚度过大导致的脱轨风险，同时抑制重车状态下的弹簧压并问题。

设计思路上，该构型完全围绕货运场景的低维护需求展开，没有采用复杂的轴箱定位结构与空气弹簧系统，所有零部件均采用通用性极强的标准件设计：轮对采用标准辗钢车轮与实心车轴压装结构，轴箱采用滑动轴承（后期改造版本可替换为滚动轴承）适配低速重载的持续运行需求，弹簧组采用统一规格的圆柱螺旋弹簧，检修时可直接互换无需选配，侧架与摇枕均采用铸钢整体成型，壁厚设计充分考虑铸造工艺性与长期运用的磨耗余量，关键受力部位的圆角过渡均做了加大处理，减少应力集中带来的开裂风险。在曲线通过性能设计上，三大件结构的侧架与摇枕之间允许存在相对的菱形变形，当车辆通过小半径曲线时，前后轮对可以借助侧架的摆动自动调整径向位置，减小轮缘与钢轨的侧向磨耗，这也是这类转向架能在站场小半径曲线、厂矿专用线等线路条件较差的场景下长期运用的核心原因。

从安装边界与尺寸配合来看，该转向架的轨距适配标准轨距线路，轮对内侧距严格控制在1353mm的标准范围内，车轮踏面采用锥形踏面廓形，轮缘高度与厚度符合货运车辆的限界要求，侧架导框与轴箱的配合间隙预留了足够的磨耗余量，正常运用状态下允许的最大磨耗量不超过3mm，超过后可通过更换轴箱磨耗板恢复配合精度。摇枕中央的心盘安装面直径适配标准货运车底架的心盘尺寸，心盘销孔的位置与车体底架的销孔完全同轴，上下心盘之间设置有耐磨衬垫，降低回转过程中的磨耗阻力。转向架的固定轴距控制在1800mm左右，这个尺寸是兼顾直线运行稳定性与曲线通过能力的平衡值：固定轴距过短会导致直线运行时蛇行运动幅值过大，增加脱轨风险；固定轴距过长则会导致曲线通过时轮轨侧向力急剧上升，加剧轮轨磨耗甚至引发爬轨风险。弹簧组的静挠度设计匹配30t级轴重的载重需求，重车状态下的弹簧压缩量控制在合理区间，既能够有效吸收钢轨接头处的冲击振动，避免振动直接传递至车体导致装载货物破损，也不会因为挠度过大导致车体侧滚稳定性不足。

在实际运用场景中，这类转向架常被用于敞车、棚车、平车等通用货运车辆，部分厂矿内部的运输车辆也会采用简化版本的同构型转向架，其结构简单、可靠性高的特点，使得在缺乏专业检修设备的沿线站点也能完成日常维护作业，不需要复杂的工装即可完成弹簧更换、闸瓦调整等常规检修操作。需要注意的是，这类传统三大件转向架的抗菱形变形刚度相对较低，在运行速度超过80km/h后蛇行运动的稳定性会明显下降，因此并不适配快速货运的需求，在当前的重载货运线路上，该构型的改进版本通常会在侧架与摇枕之间加装交叉支撑装置，提升抗菱刚度，在保留原有重载可靠性的基础上，将允许运行速度提升至100km/h以上，但核心的承载结构设计仍然延续了Bettendorf型转向架的经典布局逻辑，足见该构型在重载货运走行部设计中的经典参考价值。建模过程中需要重点关注各部件之间的运动间隙配合，比如侧架导框与轴箱的上下、前后间隙，弹簧组在不同载荷下的压缩行程，轮对与侧架之间的转动自由度，这些配合尺寸直接决定了模型在做运动仿真时是否符合实际运用状态，避免出现结构干涉、运动限位不符合实际的问题。
